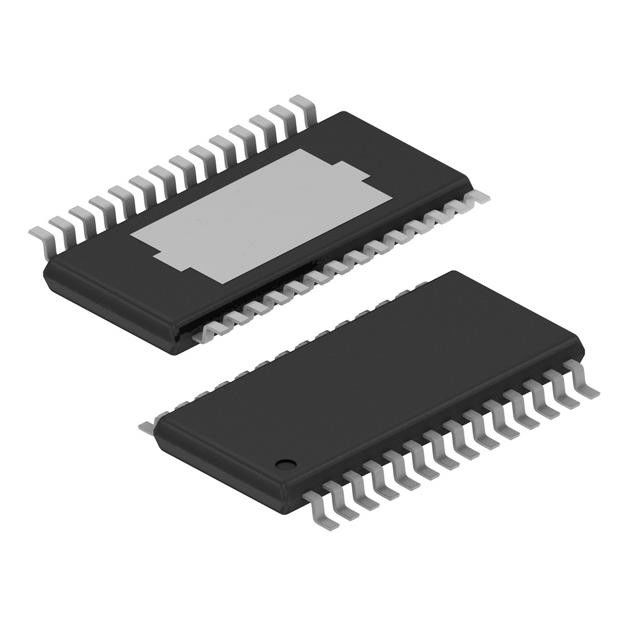

TPS4H160BQPWPRQ1 διακόπτης δύναμης/N-Channel 2.5A 28-HTSSOP οδηγών 1:1
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TPS4H160BQPWPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | TPS4H160BQPWPRQ1 | Αριθμός αποτελεσμάτων: | 4 |
|---|---|---|---|
| - Που εισάγεται αναλογία: Παραγωγή: | 1:1 | Διεπαφή: | On/Off |
| Τάση - φορτίο: | 3,4V ~ 40V | Τρέχων - παραγωγή (Max): | 2.5A |
| RDS επάνω (τύπος): | 165mOhm | Συσκευασία συσκευών προμηθευτών: | 28-HTSSOP |
Περιγραφή προϊόντων
TLV3501AIDBVT τσιπ αισθητήρων θερμοκρασίας ράγα--ραγών TTL μέθυσος-23-6 ολοκληρωμένου κυκλώματος CMOS
Η συσκευή TPS4H160-Q1 είναι πλήρως προστατευμένος quadchannel έξυπνος υψηλός-δευτερεύων διακόπτης με τέσσερα που ενσωματώνεται
160-mΩ NMOS FET δύναμης. Τα πλήρη διαγνωστικά και η τρέχουσα αίσθηση υψηλός-ακρίβειας επιτρέπουν τον ευφυή έλεγχο του φορτίου.
Ένα εξωτερικό διευθετήσιμο τρέχον όριο βελτιώνει την αξιοπιστία ολόκληρου του συστήματος με τον περιορισμό της εισροής ή υπερφορτώνει το ρεύμα.
Χαρακτηριστικά γνωρίσματα TPS4H160BQPWPRQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 κατάλληλος με τα ακόλουθα αποτελέσματα:
– Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στην περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας asd 125°C
– Επίπεδο H3A ταξινόμησης συσκευών HBM ESD
– Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
• Λειτουργική ασφάλεια ικανή
– Τεκμηρίωση διαθέσιμη στο λειτουργικό σχέδιο συστημάτων ασφάλειας ενίσχυσης
• Τετράγωνο-κανάλι 160 έξυπνος υψηλός-δευτερεύων διακόπτης mΩ με τα πλήρη διαγνωστικά
– Έκδοση Α: Ψηφιακή παραγωγή ανοικτός-αγωγών
– Έκδοση Β: Αναλογική παραγωγή τρέχων-αίσθησης
• Ευρεία λειτουργούσα τάση 3,4 Β σε 40 Β
• Υπερβολικά χαμηλό εφεδρικό ρεύμα, < 500="" nA="">
• Τρέχουσα αίσθηση υψηλός-ακρίβειας: ±15% κάτω από το φορτίο >25-mA
• Διευθετήσιμο τρέχον όριο με τον εξωτερικό αντιστάτη, ±15% κάτω από το φορτίο >500 μΑ
• Προστασία
– Προστασία κοντός--GND από το τρέχον όριο (εσωτερικός ή εξωτερικός)
– Θερμικό κλείσιμο με το σύρτη από την επιλογή και τη θερμική ταλάντευση
– Ο επαγωγικός σφιγκτήρας τάσης φορτίων αρνητικός με βελτιστοποιημένος γυρίζει το ποσοστό
Προδιαγραφές TPS4H160BQPWPRQ1
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
Αυτοκίνητος, AEC-Q100
|
|
Προϊόν
|
TPS4H160BQPWPRQ1
|
|
Τύπος διακοπτών
|
Γενικός σκοπός
|
|
Αριθμός αποτελεσμάτων
|
4
|
|
- Που εισάγεται αναλογία: Παραγωγή
|
1:1
|
|
Διαμόρφωση παραγωγής
|
Υψηλή πλευρά
|
|
Τύπος παραγωγής
|
N-Channel
|
|
Διεπαφή
|
On/Off
|
|
Τάση - φορτίο
|
3.4V ~ 40V
|
|
Τάση - ανεφοδιασμός (Vcc/Vdd)
|
Μην απαιτημένος
|
|
Τρέχων - παραγωγή (Max)
|
2.5A
|
|
RDS επάνω (τύπος)
|
165mOhm
|
|
Τύπος εισαγωγής
|
Μη-αναστροφή
|
|
Χαρακτηριστικά γνωρίσματα
|
Σημαία θέσης
|
|
Προστασία ελαττωμάτων
|
Που περιορίζει ρεύμα (σταθερό), πέρα από τη θερμοκρασία
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία συσκευών προμηθευτών
|
28-HTSSOP
|
|
Συσκευασία/περίπτωση
|
28-PowerTSSOP (πλάτος 0,173», 4.40mm)
|
|
Αριθμός προϊόντων βάσεων
|
TPS4H160
|
Εφαρμογές TPS4H160BQPWPRQ1
• Οδηγοί των πολυδιαυλικών οδηγήσεων, οδηγοί βολβών
• Πολυδιαυλικοί υψηλός-δευτερεύοντες διακόπτες για Sub-Modules
• Πολυδιαυλικός υψηλός-δευτερεύων ηλεκτρονόμος, οδηγοί σωληνοειδών
• Ψηφιακοί οδηγοί παραγωγής PLC
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
