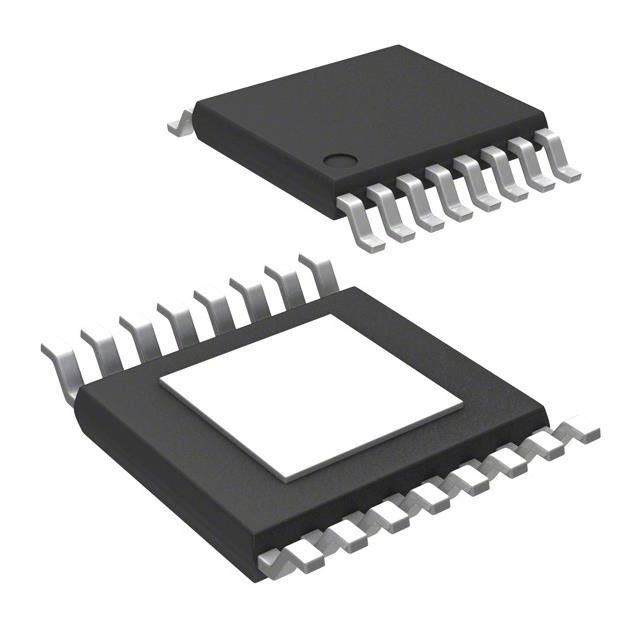

TPS2HB16BQPWPRQ1 Διακόπτης ισχύος τσιπ αισθητήρα θερμοκρασίας/πρόγραμμα οδήγησης 1:1 60A 16-HTSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TPS2HB16BQPWPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | TPS2HB16BQPWPRQ1 | Αριθμός αποτελεσμάτων: | 2 |
|---|---|---|---|
| - Που εισάγεται αναλογία: Παραγωγή: | 1:1 | Διεπαφή: | On/Off |
| Τάση - φορτίο: | 3V ~ 28V | Τρέχων - παραγωγή (Max): | 60A |
| RDS επάνω (τύπος): | 16mOhm | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C |
Περιγραφή προϊόντων
TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 Chip αισθητήρα θερμοκρασίας
Το TPS2HB16-Q1 παρέχει επίσης αίσθηση αναλογικού ρεύματος υψηλής ακρίβειας που επιτρέπει βελτιωμένο φορτίο
διαγνωστικά.Αναφέροντας το ρεύμα φορτίου και τη θερμοκρασία της συσκευής σε μια MCU συστήματος, η συσκευή ενεργοποιεί
προγνωστική συντήρηση και διαγνωστικά φορτίου που βελτιώνουν τη διάρκεια ζωής του συστήματος.Το TPS2HB16-Q1 είναι διαθέσιμο σε HTSSOP
πακέτο που επιτρέπει μειωμένο αποτύπωμα PCB.
Χαρακτηριστικά τουTPS2HB16BQPWPRQ1
• Προσόντα για εφαρμογές αυτοκινήτων
• Το AEC-Q100 πιστοποιήθηκε με τα ακόλουθα αποτελέσματα:
– Βαθμός θερμοκρασίας συσκευής 1: TA = –40°C έως 125°C εύρος θερμοκρασίας λειτουργίας περιβάλλοντος
– Επίπεδο 2 ταξινόμησης ESD συσκευής HBM
– Επίπεδο ταξινόμησης ESD CDM συσκευής C4B
– Αντέχει σε απόρριψη φορτίου 40 V
• Έξυπνος διακόπτης υψηλής πλευράς διπλού καναλιού με RON 16 mΩ (TJ = 25°C)
• Βελτιώστε την αξιοπιστία του επιπέδου του συστήματος μέσω του ρυθμιζόμενου περιορισμού ρεύματος
– Όριο ρεύματος ρυθμιζόμενο από 4,1 A έως 48,5 A και εσωτερικά σταθερό στα 60 A
• Στιβαρή ενσωματωμένη προστασία εξόδου:
– Ενσωματωμένη θερμική προστασία
– Προστασία από βραχυκύκλωμα στη γείωση/μπαταρία
– Προστασία από αντίστροφα συμβάντα μπαταρίας, συμπεριλαμβανομένης της αυτόματης ενεργοποίησης με αντίστροφη τάση
– Αυτόματη απενεργοποίηση σε περίπτωση απώλειας μπαταρίας/γείωσης
– Ενσωματωμένος σφιγκτήρας εξόδου για απομαγνητισμό επαγωγικών φορτίων
– Ρυθμιζόμενος χειρισμός σφαλμάτων
• Η έξοδος αναλογικής αίσθησης μπορεί να ρυθμιστεί ώστε να μετράει με ακρίβεια:
– Ρεύμα φόρτωσης
– Θερμοκρασία συσκευής
• Παρέχει ένδειξη σφάλματος μέσω του ακροδέκτη SNS
– Ανίχνευση ανοιχτού φορτίου και βραχυκύκλωσης στην μπαταρία
Προδιαγραφές τουTPS2HB16BQPWPRQ1
|
Προϊόν
|
TPS2HB16BQPWPRQ1
|
|
Τύπος διακόπτη
|
Γενικού σκοπού
|
|
Αριθμός Εξόδων
|
2
|
|
Αναλογία - Είσοδος:Έξοδος
|
1:1
|
|
Διαμόρφωση εξόδου
|
Ψηλή πλευρά
|
|
Τύπος εξόδου
|
N-Channel
|
|
Διεπαφή
|
On/Off
|
|
Τάση - Φορτίο
|
3V ~ 28V
|
|
Τάση - Τροφοδοσία (Vcc/Vdd)
|
Δεν απαιτείται
|
|
Ρεύμα - Έξοδος (Μέγ.)
|
60Α
|
|
Rds On (Τύπος)
|
16 mOhm
|
|
Τύπος εισόδου
|
-
|
|
Χαρακτηριστικά
|
-
|
|
Προστασία σφαλμάτων
|
Περιορισμός ρεύματος (Ρυθμιζόμενο), Πάνω από τη θερμοκρασία
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 125°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο συσκευής προμηθευτή
|
16-ΗΤΣΣΟΠ
|
|
Πακέτο / Θήκη
|
16-PowerTSSOP (0,173", 4,40 mm Πλάτος)
|
|
Βασικός αριθμός προϊόντος
|
TPS2HB16
|
Εφαρμογές τουTPS2HB16BQPWPRQ1
• Μονάδα οθόνης αυτοκινήτου
• Ενότητες ADAS
• Μονάδα άνεσης καθίσματος
• Μονάδα ελέγχου μετάδοσης
• Μονάδα ελέγχου HVAC
• Μονάδες ελέγχου αμαξώματος
• Φωτισμός LED
• Λαμπτήρες 2x27W
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | Επηρεάζεται το REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
