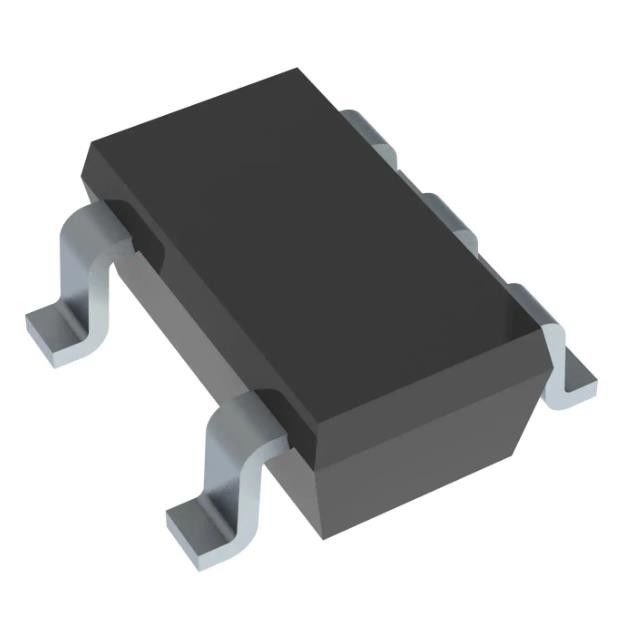

TLVH431AQDBVRQ1 ολοκληρωμένο κύκλωμα 1.24V 18 VV ±1% 70 μΑ μέθυσος-23-5 αναφοράς τάσης διακλαδώσεων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TLVH431AQDBVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | TLVH431AQDBVRQ1 | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.24V |
|---|---|---|---|
| Τάση - παραγωγή (Max): | 18 Β | Τρέχων - παραγωγή: | 70 μΑ |
| Ανοχή: | ±1% | Τρέχων - κάθοδος: | 100 μΑ |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C | ||
Περιγραφή προϊόντων
TLVH431AQDBVRQ1 ολοκληρωμένο κύκλωμα 1.24V 18 VV ±1% 70 μΑ μέθυσος-23-5 αναφοράς τάσης διακλαδώσεων
Ολοκληρωμένο κύκλωμα διευθετήσιμο 1.24V 18 VV ±1% 70 μΑ μέθυσος-23-5 αναφοράς τάσης διακλαδώσεων
Οι συσκευές TLVH431 είναι χαμηλής τάσης 3 τελικές διευθετήσιμες αναφορές τάσης, με τη θερμική σταθερότητα που διευκρινίζεται πέρα από την αυτοκίνητη σειρά θερμοκρασίας. Η τάση παραγωγής μπορεί να τεθεί οποιαδήποτε αξία μεταξύ VREF (1,24 Β) και 18 Β με δύο εξωτερικούς αντιστάτες (δείτε το σχήμα 2). Αυτές οι συσκευές λειτουργούν από μια χαμηλότερη τάση (1,24 Β) αναφορές διακλάδωση-ρυθμιστών από τις ευρέως χρησιμοποιημένες TL431 και TL1431.
Χαρακτηριστικά γνωρίσματα TLVH431AQDBVRQ1
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• Χαμηλής τάσης λειτουργία: Κάτω από σε 1,24 Β
• Ανοχές τάσης αναφοράς σε 25°C
– 0,5% για Ψ κατηγορίας
– 1% για έναν βαθμό
• Διευθετήσιμη τάση παραγωγής, VO = VREF σε 18 Β
• Ευρεία λειτουργούσα τρέχουσα σειρά καθόδων: 100 μA σε 70 μΑ
• 0.25-Ω χαρακτηριστική σύνθετη αντίσταση παραγωγής
• – 40°C στις προδιαγραφές 125°C
Προδιαγραφές TLVH431AQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
Αυτοκίνητος, AEC-Q100
|
|
Προϊόν
|
TLVH431AQDBVRQ1
|
|
Τύπος αναφοράς
|
Διακλάδωση
|
|
Τύπος παραγωγής
|
Διευθετήσιμος
|
|
Τάση - παραγωγή (ελάχιστη/σταθερή)
|
1.24V
|
|
Τάση - παραγωγή (Max)
|
18 Β
|
|
Τρέχων - παραγωγή
|
70 μΑ
|
|
Ανοχή
|
±1%
|
|
Τρέχων - κάθοδος
|
100 µA
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
SC-74A, ΜΈΘΥΣΟΣ-753
|
|
Συσκευασία συσκευών προμηθευτών
|
Μέθυσος-23-5
|
|
Αριθμός προϊόντων βάσεων
|
TLVH431
|
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
