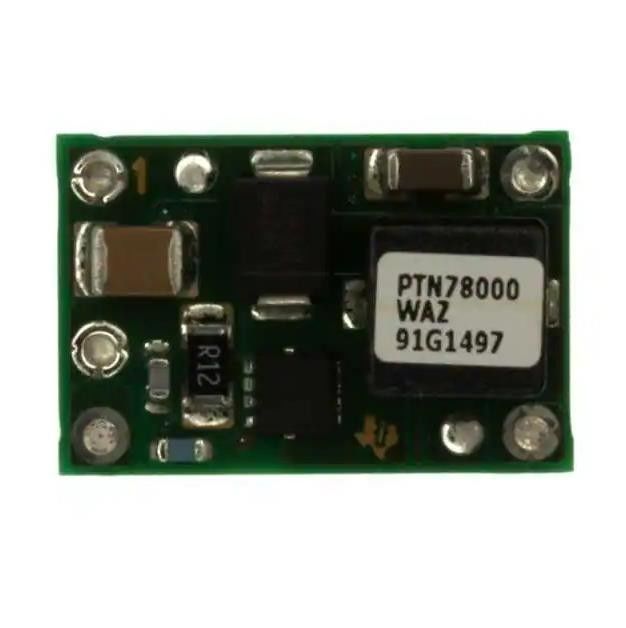

PTN78000WAZT Module DC Converter 1 Έξοδος 2,5 ~ 12,6V 1,5A 7V - Είσοδος 36V
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | PTN78000WAZT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | PTN78000WAZT | Αριθμός αποτελεσμάτων: | 1 |
|---|---|---|---|
| Τάση - που εισάγεται (λ.): | 7V | Τάση - που εισάγεται (Max): | 36V |
| Τάση - παραγωγή: | 2.5 ~ 12.6V | Τρέχων - παραγωγή (Max): | 1.5A |
| Χαρακτηριστικά γνωρίσματα: | OCP, OTP, UVLO | Συσκευασία/περίπτωση: | 5-SMD ενότητα |
Περιγραφή προϊόντων
PTN78000WAZT Module DC Converter 1 Έξοδος 2,5 ~ 12,6V 1,5A 7V - Είσοδος 36V
Non-Isolated PoL Module DC DC Converter 1 Έξοδος 2,5 ~ 12,6V 1,5A 7V - Είσοδος 36V
Το PTN78000 είναι μια σειρά από υψηλής απόδοσης, σταδιακά ενσωματωμένους ρυθμιστές μεταγωγής (ISR), που αντιπροσωπεύουν την τρίτη γενιά στην εξέλιξη της δημοφιλής σειράς προϊόντων 78ST100.Σε νέα σχέδια θα πρέπει να λαμβάνεται υπόψη στη θέση των προϊόντων 78ST100, PT78ST100, PT5100 και PT6100 με μονή ακίδα (SIP).Το PTN78000 είναι μικρότερο και ελαφρύτερο από τους προκατόχους του και έχει παρόμοια ή βελτιωμένα χαρακτηριστικά ηλεκτρικής απόδοσης. Το πακέτο διπλής όψης χωρίς θήκη, παρουσιάζει επίσης βελτιωμένα θερμικά χαρακτηριστικά και είναι συμβατό με τον οδικό χάρτη της TI για RoHS και συμμόρφωση χωρίς μόλυβδο.
Χαρακτηριστικά τουPTN78000WAZT
Ρεύμα εξόδου 1,5-A · Τάση ευρείας εισόδου
(7V έως 36 V)/(15V έως 36 V)
Ρύθμιση τάσης ευρείας εξόδου (2,5V έως 12,6 V)/(11,85V έως 22V)
Υψηλή απόδοση (έως 95%)
Ενεργοποίηση/Απενεργοποίηση Αναστολή
Κλείδωμα υπότασης
Όριο ρεύματος εξόδου
Διακοπή λειτουργίας υπερθερμοκρασίας
Θερμοκρασία λειτουργίας: -40°C έως 85°C
Διαθέσιμο πακέτο επιφανειακής βάσης
Προδιαγραφές τουPTN78000WAZT
|
Mfr
|
Texas Instruments
|
|
Προϊόν
|
PTN78000WAZT
|
|
Τύπος
|
Μη απομονωμένη μονάδα PoL
|
|
Αριθμός Εξόδων
|
1
|
|
Τάση - Είσοδος (Ελάχιστο)
|
7V
|
|
Τάση - Είσοδος (Μέγ.)
|
36V
|
|
Τάση - Έξοδος 1
|
2,5 ~ 12,6 V
|
|
Ρεύμα - Έξοδος (Μέγ.)
|
1,5Α
|
|
Εφαρμογές
|
ITE (Εμπορικό)
|
|
Χαρακτηριστικά
|
OCP, OTP, UVLO
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C
|
|
Αποδοτικότητα
|
91%
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
5-SMD Module
|
|
Μέγεθος / Διάσταση
|
0,75" Μ x 0,50" Π x 0,36" Υ (19,1 mm x 12,7 mm x 9,1 mm)
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
wh avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | Επηρεάζεται το REACH |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
ΕΦΑΡΜΟΓΕΣ PTN78000WAZT
Συστήματα HVAC, Δοκιμές και μέτρηση, ιατρικά όργανα, οχήματα προσαρμογέων AC/DC, θαλάσσια και αεροηλεκτρονικά
