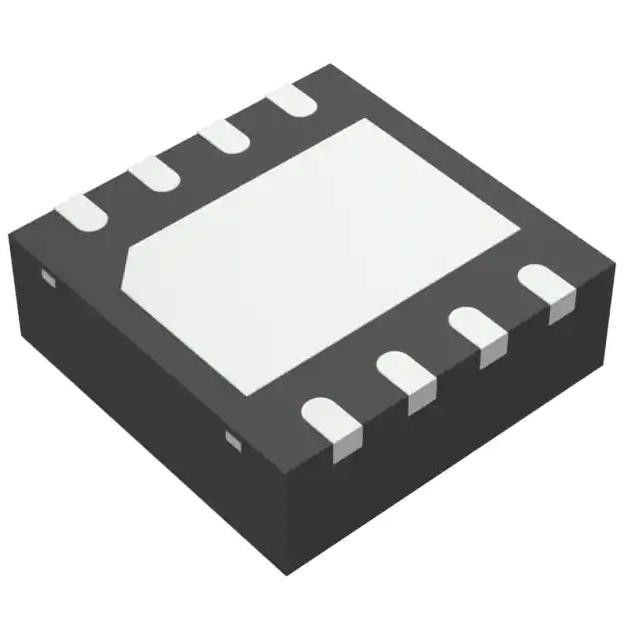

Mcp1407t-ε/χαμηλός-δευτερεύουσα μη-αναστροφή 8-dfn-s ολοκληρωμένου κυκλώματος οδηγών πυλών MF (6x5)
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Microchip Technology |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | MCP1407T-Ε MF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | MCP1407T-E/MF | Τάση - ανεφοδιασμός: | 4.5V ~ 18V |
|---|---|---|---|
| Τάση λογικής - VIL, VIH: | 0,8V, 2,4V | Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 6A, 6A |
| Χρόνος ανόδου/πτώση (τύπος): | 20ns, 20ns | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C |
Περιγραφή προϊόντων
Mcp1407t-ε/χαμηλός-δευτερεύουσα μη-αναστροφή 8-dfn-s ολοκληρωμένου κυκλώματος οδηγών πυλών MF (6x5)
Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1.25V 1 παραγωγή 1.2A 8-SOIC ρυθμιστών μετατροπής Buck (πλάτος 0,154», 3.90mm)
Οι συσκευές MCP1406/07 είναι οικογένεια των οδηγών buffers/MOSFET που χαρακτηρίζουν single-output
με τρέχουσα ικανότητα κίνησης 6A τη μέγιστη, χαμηλή βλαστός-μέσω των τρεχόντων, αντιστοιχημένων χρόνων ανόδου/πτώση και της καθυστέρησης διάδοσης
χρόνοι. Αυτές οι συσκευές είναι καρφίτσα-συμβατές και είναι βελτιωμένες εκδόσεις των MOSFET TC4420/TC4429 οδηγών.
Χαρακτηριστικά γνωρίσματα MCP1407T-E/MF
• Υψηλό ρεύμα μέγιστης παραγωγής: 6.0A (χαρακτηριστικός)
• Χαμηλός βλαστός-μέσω/διαγώνιος-διεξαγωγής ρεύμα μέσα
Στάδιο παραγωγής
• Ευρεία λειτουργούσα σειρά τάσης ανεφοδιασμού εισαγωγής:
- 4.5V σε 18V
• Υψηλή χωρητική ικανότητα Drive φορτίων:
- 2500 pF σε 20 NS
- 6800 pF σε 40 NS
• Σύντομοι χρόνοι καθυστέρησης: 40 NS (χαρακτηριστικό)
• Αντιστοιχημένοι χρόνοι ανόδου/πτώση
• Χαμηλό ρεύμα ανεφοδιασμού:
- Με τη λογική “1” που εισάγεται – 130 µA (χαρακτηριστικά)
- Με τη λογική “0” που εισάγονται – 35 µA (χαρακτηριστικά)
• Σύρτης-επάνω προστατευμένος: Θα αντισταθεί την αντιστροφή 1.5A
Τρέχων
• Η εισαγωγή λογικής θα αντισταθεί την αρνητική ταλάντευση μέχρι 5V
• Καρφίτσα συμβατή με τις συσκευές TC4420/TC4429
• Εξοικονομητική χώρου 8-καρφίτσα SOIC, PDIP και
8-καρφίτσα συσκευασίες 6 X 5 χιλ. DFN
Προδιαγραφές MCP1407T-E/MF
|
Mfr
|
Τεχνολογία μικροτσίπ
|
|
Σειρά
|
-
|
|
Προϊόν
|
MCP1407T-E/MF
|
|
Οδηγημένη διαμόρφωση
|
Χαμηλός-πλευρά
|
|
Τύπος καναλιών
|
Ενιαίος
|
|
Αριθμός οδηγών
|
1
|
|
Τύπος πυλών
|
IGBT, N-Channel, P-Channel MOSFET
|
|
Τάση - ανεφοδιασμός
|
4.5V ~ 18V
|
|
Τάση λογικής - VIL, VIH
|
0.8V, 2.4V
|
|
Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης)
|
6A, 6A
|
|
Τύπος εισαγωγής
|
Μη-αναστροφή
|
|
Χρόνος ανόδου/πτώση (τύπος)
|
20ns, 20ns
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
8-VDFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
8-dfn-s (6x5)
|
|
Αριθμός προϊόντων βάσεων
|
MCP1407
|
σειρά (−10 ̊
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
wh avck-
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Εφαρμογή MCP1407T-E/MF
• Παροχές ηλεκτρικού ρεύματος τρόπου διακοπτών
• Drive μετασχηματιστών σφυγμού
• Οδηγοί γραμμών
• Drive μηχανών και σωληνοειδών
