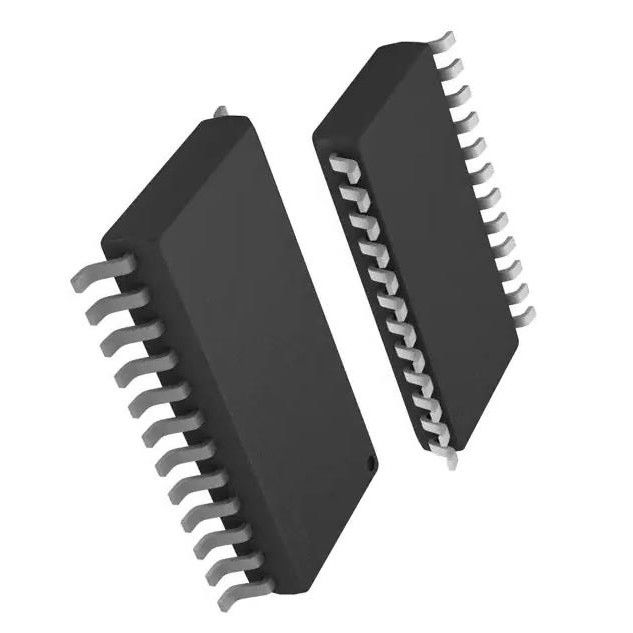

MC33035DWR2G οδηγός αναλογικό 24-SOIC 10V ~ 30V μηχανών τσιπ ολοκληρωμένων κυκλωμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | MC33035DWR2G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | MC33035DWR2G | Τάση - ανεφοδιασμός: | 10V ~ 30V |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Συσκευασία/περίπτωση: | 24-SOIC |
| Παροχή της δύναμης αισθητήρων: | 6.25 Β | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
Περιγραφή προϊόντων
MC33035DWR2G οδηγός αναλογικό 24-SOIC 10V ~ 30V μηχανών τσιπ ολοκληρωμένων κυκλωμάτων
Οδηγός αναλογικό 24-SOIC μηχανών ΟΔΗΓΏΝ 10V-30V 24SOIC ΜΗΧΑΝΏΝ ολοκληρωμένου κυκλώματος
Το MC33035 είναι μια δεύτερη γενιά υψηλής επίδοσης μονολιθική
αβούρτσιστος ελεγκτής ΣΥΝΕΧΩΝ μηχανών που περιέχει όλες τις ενεργές λειτουργίες
απαιτημένος για να εφαρμόσει ένα σύνολο χαρακτήρισε τον ανοικτό βρόχο, τη φάση τρεις ή τέσσερα
σύστημα ελέγχου μηχανών. Αυτή η συσκευή αποτελείται από έναν αποκωδικοποιητή θέσης στροφέων
για την κατάλληλη μετατροπή που τοποθετεί διαδοχικά, θερμοκρασία αντισταθμισμένη
αναφορά ικανή την ισχύ αισθητήρων, συχνότητα
προγραμματίσημος πριονωτός ταλαντωτής, τρεις ανοικτοί τοπ οδηγοί συλλεκτών,
και τρεις υψηλής τάσης κατώτατοι οδηγοί πόλων τοτέμ που ταιριάζουν ιδανικά για
MOSFETs κινητήριας δύναμης.
Χαρακτηριστικά γνωρίσματα MC33035DWR2G
• λειτουργία 10 έως 30 Β
• Ανταπεργία Undervoltage
• 6.25 αναφορά Β ικανή τη δύναμη αισθητήρων
• Πλήρως προσιτός ενισχυτής λάθους για τον κλειστό βρόχο σερβο
Εφαρμογές
• Οι υψηλής τάσης οδηγοί μπορούν να ελέγξουν εξωτερικό MOSFET 3−Phase
Γέφυρα
• Τρέχων περιορισμός Cycle−By−Cycle
• Τρέχουσα αναφορά αίσθησης Pinned−Out
• Εσωτερικό θερμικό κλείσιμο
• Επιλέξιμοι συγχρονισμοί αισθητήρων 60°/300° ή 120°/240°
• Μπορέστε αποτελεσματικά να ελέγξετε τις ΣΥΝΕΧΕΙΣ μηχανές βουρτσών με εξωτερικό MOSFET
H−Bridge
• Πρόθεμα NCV για την αυτοκίνητη και άλλη απαίτηση εφαρμογών
Μοναδικές απαιτήσεις αλλαγής περιοχών και ελέγχου AEC−Q100
Κατάλληλος και PPAP ικανοί
• Οι συσκευασίες Pb−Free είναι διαθέσιμες
Προδιαγραφές MC33035DWR2G
|
Mfr
|
onsemi
|
|
Σειρά
|
-
|
|
Προϊόν
|
MC33035DWR2G
|
| Συσκευασία | Ταινία & εξέλικτρο |
|
Τύπος μηχανών - Stepper
|
-
|
|
Τύπος μηχανών - εναλλασσόμενο ρεύμα, συνεχές ρεύμα
|
Αβούρτσιστο συνεχές ρεύμα (BLDC)
|
|
Λειτουργία
|
Ελεγκτής - μετατροπή, διαχείριση κατεύθυνσης
|
|
Διαμόρφωση παραγωγής
|
Προ-οδηγός - μισή γέφυρα (3)
|
|
Διεπαφή
|
Ανάλογο
|
|
Τεχνολογία
|
-
|
|
Ψήφισμα βημάτων
|
-
|
|
Εφαρμογές
|
Γενικός σκοπός
|
|
Τρέχων - παραγωγή
|
-
|
|
Τάση - ανεφοδιασμός
|
10V ~ 30V
|
|
Τάση - φορτίο
|
-
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
24-SOIC (πλάτος 0,295», 7.50mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
24-SOIC
|
|
Αριθμός προϊόντων βάσεων
|
MC33035
|
σειρά (−10 ̊
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
με avck-
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC33035DWR2G
