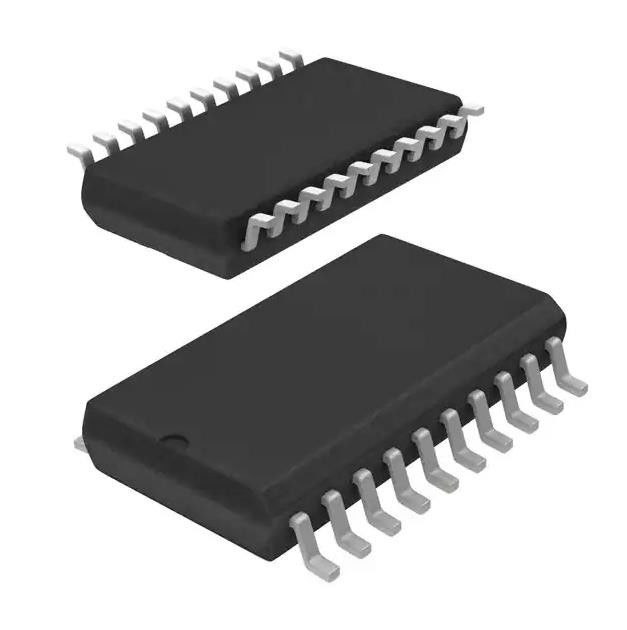

MC74LCX541DWG Τσιπ ολοκληρωμένων κυκλωμάτων οκτάμπιτο ανά 3-κρατική παραγωγή 20-SOIC στοιχείων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | onsemi |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | MC74LCX541DWG |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | MC74LCX541DWG | Αριθμός στοιχείων: | 1 |
|---|---|---|---|
| Αριθμός κομματιών ανά στοιχείο: | 8 | Τύπος παραγωγής: | 3-Πολιτεία |
| Τάση - ανεφοδιασμός: | 2V ~ 3.6V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) |
| Συσκευασία συσκευών προμηθευτών: | 20-SOIC | Τρέχων - παραγωγή υψηλή, χαμηλός: | 24mA |
Περιγραφή προϊόντων
MC74LCX541DWG τσιπ ολοκληρωμένων κυκλωμάτων οκτάμπιτο ανά 3-κρατική παραγωγή 20-SOIC στοιχείων
Απομονωτής, μη-που αναστρέφει 1 στοιχείο οκτάμπιτο ανά 3-κρατική παραγωγή 20-SOIC στοιχείων
Το MC74LCX541 είναι μια υψηλή επίδοση, οκταδικό
απομονωτής που λειτουργεί από έναν ανεφοδιασμό 2,3 έως 3,6 Β. Αυτή η συσκευή είναι παρόμοια μέσα
λειτουργία στο MC74LCX244, παρέχοντας τη ροή κατευθείαν
αρχιτεκτονική. Υψηλές συμβατές εισαγωγές σύνθετης αντίστασης TTL σημαντικά
μειώστε την τρέχουσα φόρτωση στους οδηγούς εισαγωγής ενώ συμβατά αποτελέσματα TTL
βελτιωμένη προσφορά απόδοση θορύβου αλλαγής.
Χαρακτηριστικά γνωρίσματα MC74LCX541DWG
• Σχεδιασμένος για τη λειτουργία 2,3 έως 3,6 Β VCC
• 5 ανεκτική ικανότητα διεπαφών − Β με τη λογική 5 Β TTL
• Οι υποστηρίξεις ζουν εισαγωγή και απόσυρση
• Η προδιαγραφή IOFF εγγυάται την υψηλή σύνθετη αντίσταση όταν VCC = 0 Β
• Συμβατό σύστημα LVTTL
• Συμβατό σύστημα LVCMOS
• 24 ισορροπημένος μΑ νεροχύτης παραγωγής και ικανότητα πηγής
• Κοντά σε μηδέν στατικό ρεύμα ανεφοδιασμού και σε στα τρία κράτη λογικής (10 Α)
Ουσιαστικά μειώνει τις απαιτήσεις δύναμης συστημάτων
• Η απόδοση Latchup υπερβαίνει 500 μΑ
• Απόδοση ESD:
* Πρότυπο ανθρώπινου σώματος > 2000 Β
* Πρότυπο μηχανών > 200 Β
• Πρόθεμα NLV για την αυτοκίνητη και άλλη απαίτηση εφαρμογών
Μοναδικές απαιτήσεις αλλαγής περιοχών και ελέγχου AEC−Q100
Κατάλληλος και PPAP ικανοί
• Αυτές οι συσκευές είναι Pb−Free, αλόγονο Free/BFR ελεύθερο και είναι RoHS
Υποχωρητικός
Προδιαγραφές MC74LCX541DWG
|
Mfr
|
onsemi
|
|
Σειρά
|
74LCX
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Τύπος λογικής
|
Απομονωτής, μη-αναστροφή
|
|
Αριθμός στοιχείων
|
1
|
|
Αριθμός κομματιών ανά στοιχείο
|
8
|
|
Τύπος εισαγωγής
|
-
|
|
Τύπος παραγωγής
|
3-κράτος
|
|
Τρέχων - παραγωγή υψηλή, χαμηλός
|
24mA, 24mA
|
|
Τάση - ανεφοδιασμός
|
2V ~ 3.6V
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
20-SOIC (πλάτος 0,295», 7.50mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
20-SOIC
|
|
Αριθμός προϊόντων βάσεων
|
74LCX541
|
σειρά (−10 ̊
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
με avck-
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC74LCX541DWG
