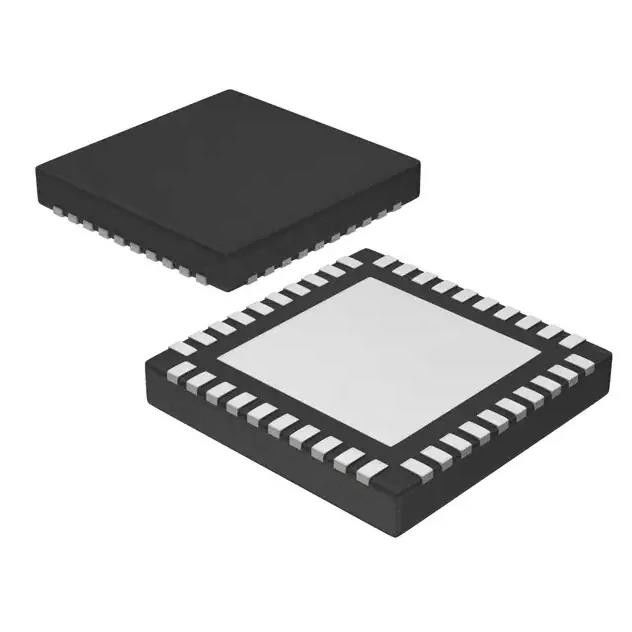

LMX2572RHAR εκτεθειμένο 40-VFQFN μαξιλάρι ολοκληρωμένου κυκλώματος 6.4GHz 1 συνθετών συχνότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LMX2572RHAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | LMX2572RHAR | Τοπολογία: | Buck |
|---|---|---|---|
| Τύπος παραγωγής: | Σταθερός | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 3.9V | Τάση - που εισάγεται (Max): | 36V |
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 5V | Τρέχων - παραγωγή: | 5.5A |
Περιγραφή προϊόντων
LMX2572RHAR εκτεθειμένο 40-VFQFN μαξιλάρι ολοκληρωμένου κυκλώματος 6.4GHz 1 συνθετών συχνότητας
Ολοκληρωμένο κύκλωμα θετικό σταθερό 5V 1 παραγωγή 5.5A 22-VFQFN ρυθμιστών μετατροπής Buck
Το LMX2572 είναι ένας χαμηλής ισχύος, υψηλής απόδοσης ευρείας ζώνης συνθέτης που μπορεί να παραγάγει οποιαδήποτε συχνότητα από 12,5 MHZ σε 6,4 Ghz χωρίς χρησιμοποίηση εσωτερικού doubler. Το PLL παραδίδει την άριστη απόδοση καταναλώνοντας ακριβώς 75 μΑ από έναν ενιαίο ανεφοδιασμό 3,3-β.
Για τις εφαρμογές όπως τα ψηφιακά κινητοί ραδιο (DMR) και ασύρματα μικρόφωνα, το LMX2572 υποστηρίζει τη διαμόρφωση FSK. Το ιδιαίτερο επίπεδο FSK και σφυγμός-διαμόρφωση FSK υποστηρίζεται. Η άμεση ψηφιακή διαμόρφωση FSK είναι επιτεύξιμη μέσω του προγραμματισμού ή των καρφιτσών.
Χαρακτηριστικά γνωρίσματα LMX2572RHAR
• Συχνότητα παραγωγής: 12,5 MHZ σε 6,4 Ghz
• Χαμηλής ισχύος κατανάλωση: 75 μΑ στον ανεφοδιασμό 3,3-β
• – θόρυβος φάσης 106-dBc/Hz σε 100-kHz που αντισταθμίζεται με
6,4-Ghz μεταφορέας
• Αριθμός PLL της αξίας: – 232 dBc/Hz
• Ομαλοποιημένος PLL θόρυβος 1/f: – 123,5 dBc/Hz
• τριανταδυάμπιτος διαιρέτης κλασματικός-ν
• Αφαιρέστε τα κεντρίσματα ορίου ακέραιων αριθμών με
προγραμματίσημος πολλαπλασιαστής εισαγωγής
• Συγχρονισμός της φάσης παραγωγής πέρα από το πολλαπλάσιο
συσκευές
• Υποστήριξη για JESD204B SYSREF με
προγραμματίσημη καθυστέρηση
• Η υποστήριξη για την κεκλιμένη ράμπα και τερετίζει λειτουργίες
• Υποστήριξη για την άμεση ψηφιακή διαμόρφωση FSK
• Προγραμματίσημο διαφορικό επιπέδων δύναμης παραγωγής δύο
αποτελέσματα
• Γρήγορη ταχύτητα βαθμολόγησης VCO: < 20="">
• Ενιαίο 3-β στην παροχή ηλεκτρικού ρεύματος 3,5-β
Προδιαγραφές LMX2572RHAR
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Ρολόι/συγχρονισμός
Γεννήτριες ρολογιών, PLLs, συνθέτες συχνότητας
|
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
|
Προϊόν
|
LMX2572RHAR
|
|
Τύπος
|
Συνθέτης συχνότητας (RF)
|
|
PLL
|
Ναι με την παράκαμψη
|
|
Εισαγωγή
|
Ρολόι
|
|
Παραγωγή
|
-
|
|
Αριθμός κυκλωμάτων
|
1
|
|
- Που εισάγεται αναλογία: Παραγωγή
|
1:2
|
|
- Που εισάγεται διαφορικό: Παραγωγή
|
Ναι/ναι
|
|
Συχνότητα - Max
|
6.4GHz
|
|
Διαιρέτης/πολλαπλασιαστής
|
Ναι/ναι
|
|
Τάση - ανεφοδιασμός
|
3V ~ 3.5V
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
40-VFQFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
40-VQFN (6x6)
|
|
Αριθμός προϊόντων βάσεων
|
LMX2572
|
σειρά (−10 ̊
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
με avck-
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ΕΦΑΡΜΟΓΕΣ LMX2572RHAR
Εξοπλισμός δοκιμής και μέτρησης
• Ψηφιακά 2 ραδιόφωνα τρόπων
• Χαμηλής ισχύος συστήματα ραδιοεπικοινωνίας
• Δορυφορική επικοινωνία
• Ασύρματα μικρόφωνα
• Ασύρματη συνδετικότητα ευπρέπειας
• MIMO
• ΡΑΝΤΑΡ
• Χρονομέτρηση μετατροπέων μεγάλων στοιχείων
