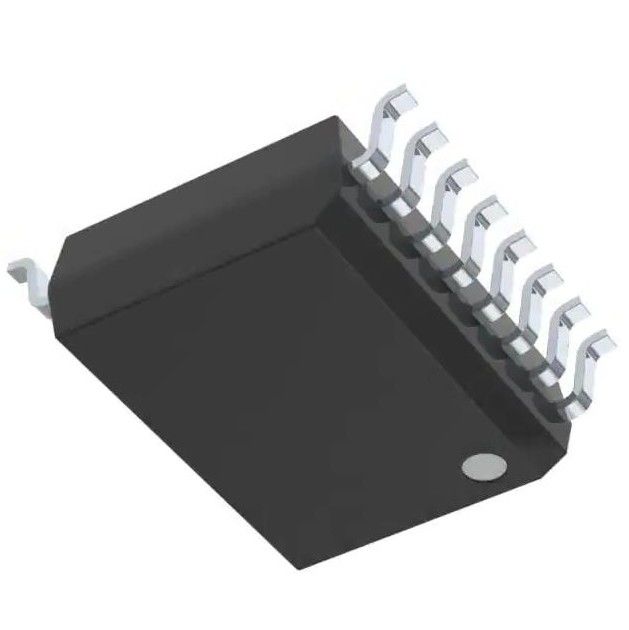

DAC7715UB IC Chip 12 Bit Μετατροπέας ψηφιακού σε αναλογικό 4 16-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | DAC7715UB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | DAC7715UB | Τάση - ΣΥΝΕΧΗΣ αντιστροφή (Vr) (Max): | 150mA |
|---|---|---|---|
| Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 1 Β @ 10 μΑ | Τρέχων - αντίστροφη διαρροή @ Vr: | 2.5 µA @ 70 Β |
| Αντίστροφος χρόνος αποκατάστασης (trr): | 4 NS | ||
Περιγραφή προϊόντων
DAC7715UB Integrated Circuit Chip 12 Bit Digital to Analog Converter 4 16-SOIC
Τετραπλή, σειριακή είσοδος, 12-bit, τάση εξόδου ψηφιακός-αναλογικός μετατροπέας
Χαρακτηριστικά τουDAC7715UB
● ΧΑΜΗΛΗ ΙΣΧΥΣ: 250 mW (μέγ.)
● ΜΟΝΟΠΟΛΙΚΗ Ή ΔΙΠΟΛΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
● ΧΡΟΝΟΣ ΣΤΑΘΜΙΣΗΣ: 10µs έως 0,012%
● ΓΡΑΜΜΙΚΟΤΗΤΑ ΚΑΙ ΜΟΝΟΤΟΝΟΤΗΤΑ 12-BIT:
–40°C έως +85°C
● ΕΙΣΟΔΟΙ ΔΕΔΟΜΕΝΩΝ ΔΙΠΛΗΣ ΕΝΔΥΑΣΜΕΝΗΣ ΚΑΤΑΣΚΕΥΗΣ
● ΜΙΚΡΗ ΣΥΣΚΕΥΑΣΙΑ SO-16
ΠΕΡΙΓΡΑΦΗ του DAC7715UB
Το DAC7715 είναι τετραπλή, σειριακή είσοδος, 12-bit, τάσης
έξοδος Μετατροπέας ψηφιακού σε αναλογικό (DAC) με
εγγυημένη μονοτονική απόδοση 12 bit πάνω από το
Εύρος θερμοκρασίας –40°C έως +85°C.Ένα ασύγχρονο
Η επαναφορά διαγράφει όλους τους καταχωρητές είτε σε μεσαία κλίμακα (800H) είτε
μηδενικής κλίμακας (000H), επιλέγεται μέσω του ακροδέκτη RESETSEL.
Οι μεμονωμένες είσοδοι DAC τοποθετούνται διπλά στην προσωρινή μνήμη
επιτρέπουν την ταυτόχρονη ενημέρωση όλων των εξόδων DAC.
Η συσκευή μπορεί να τροφοδοτηθεί από μία μόνο παροχή +15V
ή από διπλές παροχές +15V και –15V.
Η χαμηλή ισχύς και το μικρό μέγεθος καθιστούν το DAC7715 ιδανικό
για αυτόματο εξοπλισμό δοκιμής, προγραμματιστές DAC-per-pin, συστήματα απόκτησης δεδομένων και σερβοελεγκτή κλειστού βρόχου.Η συσκευή διατίθεται σε συσκευασία SO-16
και είναι εγγυημένη για το εύρος θερμοκρασίας –40°C έως +85°C.
Προδιαγραφές DAC7715UB
|
Προϊόν
|
DAC7715UB
|
|
Digi-Key Προγραμματιζόμενο
|
Δεν επαληθεύεται
|
|
Αριθμός Bit
|
12
|
|
Αριθμός μετατροπέων D/A
|
4
|
|
Ώρα τακτοποίησης
|
10μs
|
|
Τύπος εξόδου
|
Τάση - Buffered
|
|
Διαφορική Έξοδος
|
Οχι
|
|
Διεπαφή δεδομένων
|
SPI
|
|
Τύπος αναφοράς
|
Εξωτερικός
|
|
Τάση - Τροφοδοσία, Αναλογική
|
±14,25V ~ 15,75V
|
|
Τάση - Τροφοδοσία, Ψηφ
|
14,25V ~ 15,75V
|
|
INL/DNL (LSB)
|
±1 (Μέγ.), ±1 (Μέγ.)
|
|
Αρχιτεκτονική
|
R-2R
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C
|
|
Πακέτο / Θήκη
|
16-SOIC (0,295", 7,50 mm Πλάτος)
|
|
Πακέτο συσκευής προμηθευτή
|
16-SOIC
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Βασικός αριθμός προϊόντος
|
DAC7715
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
με βελτιωμένη ακρίβεια).Η σειρά LM35 είναι διαθέσιμη συσκευασία-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
ΕΦΑΡΜΟΓΕΣ τουDAC7715UB
● ΕΛΕΓΧΟΣ ΔΙΑΔΙΚΑΣΙΑΣ
● ATE PIN ELECTRONICS
● SERVO-CONTROL κλειστού βρόχου
● ΕΛΕΓΧΟΣ ΜΟΤΕΡ
● ΣΥΣΤΗΜΑΤΑ ΑΠΟΚΤΗΣΗΣ ΔΕΔΟΜΕΝΩΝ
● ΠΡΟΓΡΑΜΜΑΤΙΣΤΕΣ DAC-PER-PIN
