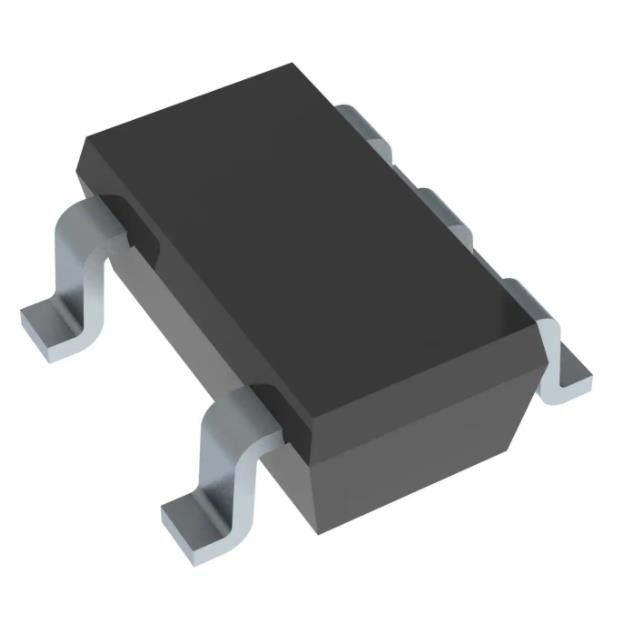

TLV2471QDBVRQ1 ράγα--ράγα μέθυσος-23-5 Sc-74A, μέθυσος-753 κυκλωμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TLV2471QDBVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Γυρίστε το ποσοστό: | 1.5V/µs | Τρέχων - εισαγμένος διαγωνίως: | 2.5 PA |
|---|---|---|---|
| Τάση - εισαγμένο όφσετ: | 250 µV | Τρέχων - ανεφοδιασμός: | 600 μΑ |
| Τρέχων - παραγωγή/κανάλι: | 35 μΑ | Τάση - έκταση ανεφοδιασμού (λ.): | 2.7 Β |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C | ||
Περιγραφή προϊόντων
TLV2471QDBVRQ1 ράγα--ράγα μέθυσος-23-5 Sc-74A, μέθυσος-753 κυκλωμάτων
Χαρακτηριστικά γνωρίσματα
Το FET εισήγαγε: ΙΒ = 50 μέγιστο PA Το FET εισήγαγε: ΙΒ = 50 μέγιστο PA Κατάλληλος για τις αυτοκίνητες εφαρμογές
; Η προστασία ESD υπερβαίνει 2000 Β ανά
Mil-STD-883, μέθοδος 3015 Υπερβαίνει 200 Β
Χρησιμοποίηση του προτύπου μηχανών (Γ = 200 pF, Ρ = 0)
; Ράγα--ράγα CMOS εισόδου-εξόδου
; Προκατειλημμένο ρεύμα εισαγωγής… 2.5 PA
; Χαμηλός ανεφοδιασμός τρέχοντα… 600 µA/Channel
; Προϊόν κέρδος-εύρους ζώνης… 2,8 MHZ
; Υψηλή ικανότητα Drive παραγωγής
− ±10 μΑ σε 180 MV
− ±35 μΑ σε 500 MV
; Η εισαγωγή αντιστάθμισε την τάση… 250 µV (τύπος)
; Σειρά τάσης ανεφοδιασμού… 2,7 Β σε 6 Β
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Γραμμικός
Ενισχυτές
Ενοργάνωση, OP Amps, απομονωτής Amps
|
|
Mfr
|
Tj
|
|
Σειρά
|
Αυτοκίνητος, AEC-Q100
|
|
Τύπος ενισχυτών
|
Γενικός σκοπός
|
|
Αριθμός κυκλωμάτων
|
1
|
|
Τύπος παραγωγής
|
Ράγα--ράγα
|
|
Γυρίστε το ποσοστό
|
1.5V/µs
|
|
Προϊόν εύρους ζώνης κέρδους
|
2,8 MHZ
|
|
Τρέχων - εισαγμένος διαγωνίως
|
2.5 PA
|
|
Τάση - εισαγμένο όφσετ
|
250 µV
|
|
Τρέχων - ανεφοδιασμός
|
600µA
|
|
Τρέχων - παραγωγή/κανάλι
|
35 μΑ
|
|
Τάση - έκταση ανεφοδιασμού (λ.)
|
2.7 Β
|
|
Τάση - έκταση ανεφοδιασμού (Max)
|
6 Β
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
SC-74A, ΜΈΘΥΣΟΣ-753
|
|
Συσκευασία συσκευών προμηθευτών
|
Μέθυσος-23-5
|
|
Αριθμός προϊόντων βάσεων
|
TLV2471
|
Περιγραφή
Το TLV247x είναι οικογένεια των εισόδου-εξόδου λειτουργικών ενισχυτών ράγα--ραγών CMOS που καθιερώνει ένα νέο σημείο απόδοσης για το ρεύμα ανεφοδιασμού εναντίον της απόδοσης εναλλασσόμενου ρεύματος. Αυτές οι συσκευές καταναλώνουν ακριβώς 600 µA/channel προσφέροντας 2,8 MHZ του προϊόντος κέρδος-εύρους ζώνης. Μαζί με την αυξανόμενη απόδοση εναλλασσόμενου ρεύματος, ο ενισχυτής παρέχει την υψηλή ικανότητα κίνησης παραγωγής, που λύνει μια σημαντική ανεπάρκεια των παλαιότερων micropower λειτουργικών ενισχυτών. Το TLV247x μπορεί να ταλαντευθεί σε μέσα 180 MV κάθε ράγας ανεφοδιασμού οδηγώντας ένα φορτίο 10-μΑ. Για τις εφαρμογές μη-RRO, το TLV247x μπορεί να παρέχει ±35 μΑ σε 500 MV από τη ράγα. Και οι εισαγωγές και τα αποτελέσματα ταλαντεύονται την ράγα--ράγα για την αυξανόμενη δυναμική περιοχή στις χαμηλής τάσης εφαρμογές. Αυτή η απόδοση κάνει το οικογενειακό ιδανικό TLV247x για τη διεπαφή αισθητήρων, το φορητό ιατρικό εξοπλισμό, και άλλα κυκλώματα αποκτήσεων στοιχείων. Η οικογένεια διευκρινίζεται πλήρως σε 3 Β και 5 Β πέρα από την αυτοκίνητη σειρά θερμοκρασίας (−40°C σε 125°C).
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
