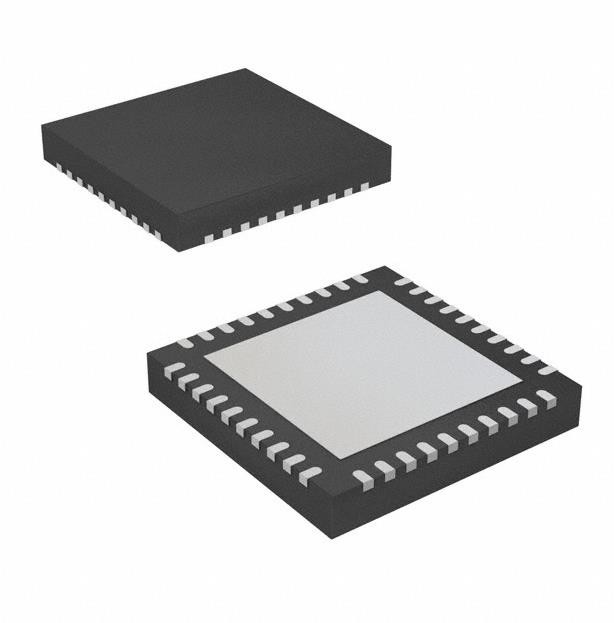

Ολοκληρωμένο κύκλωμα 18 παραγωγή 50mA οδηγών των οδηγήσεων τσιπ ολοκληρωμένων κυκλωμάτων LP5860RKPR 40VQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LP5860RKPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 18 | Τάση - που εισάγεται (λ.): | 2.7V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 5.5V | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C |
| Τρέχων - παραγωγή/κανάλι: | 50mA | Συσκευασία συσκευών προμηθευτών: | 40-VQFN (5x5) |
| Υψηλό φως: | 40VQFN τσιπ ολοκληρωμένων κυκλωμάτων,50mA τσιπ ολοκληρωμένων κυκλωμάτων,LP5860RKPR ολοκληρωμένο κύκλωμα οδηγών των οδηγήσεων |
||
Περιγραφή προϊόντων
LP5860RKPR ολοκληρωμένο κύκλωμα 18 παραγωγή γραμμικό σταθερό τρέχον αναλογικό 50mA 40-VQFN οδηγών των οδηγήσεων (5x5)
Χαρακτηριστικά γνωρίσματα LP5860RKPR
Τοπολογία μητρών οδηγήσεων:
– 18 σταθεροί τρέχοντες νεροχύτες με 11 ανιχνεύουν τους διακόπτες
για τα σημεία 198 οδηγήσεων
– Διαμορφώσιμος για 1 έως 11 διακόπτες ανίχνευσης
• Λειτουργούσα σειρά τάσης:
– Σειρά VCC/VLED: 2.7 Β σε 5,5 Β
– Καρφίτσες λογικής συμβατές με 1,8 Β, 3,3 Β, και 5 Β
• 18 σταθεροί τρέχοντες νεροχύτες με τη υψηλή ακρίβεια:
– 0.1mA-50 μΑ ανά τρέχοντα νεροχύτη όταν VCC ≥ 3,3
Β
– Λάθος συσκευή--συσκευών: ±3% όταν κανάλι
ρεύμα = 50 μΑ
– Λάθος κανάλι--καναλιών: ±3% όταν κανάλι
ρεύμα = 50 μΑ
– Μετατόπιση φάσης για την ισορροπημένη παροδική δύναμη
• Υπερβολικά χαμηλή κατανάλωση ισχύος:
– Τρόπος κλεισίματος: ICC ≤ 1 UA όταν το EN = χαμηλός
– Εφεδρικός τρόπος: ICC ≤ 10 UA όταν το EN = υψηλός
και CHIP_EN = 0 (στοιχεία που διατηρούνται)
– Ενεργός τρόπος: ICC = 4,3 μΑ (τύπος.) όταν κανάλι
ρεύμα = 5 μΑ
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα)
Διαχείριση δύναμης (PMIC)
Οδηγοί οδηγήσεων
|
|
Mfr
|
Όργανα Τ
|
|
Σειρά
|
-
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Τύπος
|
Γραμμικός
|
|
Τοπολογία
|
Σταθερό ρεύμα
|
|
Εσωτερικός διακόπτης
|
Ναι
|
|
Αριθμός αποτελεσμάτων
|
18
|
|
Τάση - ανεφοδιασμός (λ.)
|
2.7V
|
|
Τάση - ανεφοδιασμός (Max)
|
5.5V
|
|
Τάση - παραγωγή
|
-
|
|
Τρέχων - παραγωγή/κανάλι
|
50mA
|
|
Συχνότητα
|
32MHz
|
|
Εξασθένιση
|
Ανάλογο, PWM
|
|
Εφαρμογές
|
Γενικός σκοπός
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
40-VFQFN εκτεθειμένο μαξιλάρι
|
|
Συσκευασία συσκευών προμηθευτών
|
40-VQFN (5x5)
|
|
Αριθμός προϊόντων βάσεων
|
LP5860
|
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | Μη εφαρμόσιμος |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Εφαρμογές LP5860RKPR
• Ζωτικότητα και ένδειξη οδηγήσεων για:
– Πληκτρολόγιο, ποντίκι, και εξαρτήματα τυχερού παιχνιδιού
– Σημαντικές και έξυπνες εγχώριες συσκευές
– Έξυπνος ομιλητής, συνδεμένος με καλώδιο και ασύρματος ομιλητής
– Ακουστικός αναμίκτης, εξοπλισμός του DJ, και ραδιοφωνική μετάδοση
– Εξοπλισμός, διακόπτες, και κεντρικοί υπολογιστές πρόσβασης
• Σταθεροί τρέχοντες νεροχύτες για την οπτική ενότητα
Επισκόπηση LP5860RKPR
Το LP5860 είναι οδηγός μητρών 11 οδηγήσεων × 18. Η συσκευή ενσωματώνει 11 μεταστρέφοντας FET με το σταθερό ρεύμα 18
νεροχύτες. Μια συσκευή LP5860 μπορεί να οδηγήσει επάνω 66 RGB εικονοκύτταρα 198 οδηγήσεων σε σημεία ή με τη χρησιμοποίηση της χρόνος-πολλαπλασιάζοντας μήτρας
σχέδιο.
Το LP5860 υποστηρίζει και τις αναλογικές μεθόδους εξασθένισης και εξασθένισης PWM. Για την αναλογική εξασθένιση, το τρέχον κέρδος
από κάθε άτομο το σημείο των οδηγήσεων μπορεί να ρυθμιστεί με 256 βήματα μέσω 8 μπιτ διορθώσεων σημείων. Για την εξασθένιση PWM,
τα ενσωματωμένα 8 μπιτ ή 16 μπιτ διαμορφώσιμος, > γεννήτριες 20-KHz PWM για κάθε σημείο των οδηγήσεων επιτρέπουν ομαλό, ζωηρός
αποτελέσματα ζωτικότητας χωρίς ευδιάκριτο θόρυβο. Κάθε οδηγήσεις μπορούν επίσης να χαρτογραφηθούν σε μια ομάδα PWM 8 μπιτ για να επιτύχουν
έλεγχος ομάδας με την ελάχιστη κυκλοφορία στοιχείων.
Η συσκευή LP5860 εφαρμόζει πλήρες προσπελάσιμο SRAM. Η συσκευή υποστηρίζει τα ολόκληρα στοιχεία SRAM αναζωογονεί
και μερική αναπροσαρμογή στοιχείων SRAM κατόπιν παραγγελίας για να ελαχιστοποιήσει την κυκλοφορία στοιχείων. Το LP5860 εφαρμόζει το φάντασμα
κύκλωμα ακύρωσης για να αποβάλει και την άνω πλευρά και κατηφορικό. Το LP5860 χρησιμοποιεί επίσης τη χαμηλή φωτεινότητα
τεχνολογία αποζημιώσεων για να υποστηρίξει τα εικονοκύτταρα των οδηγήσεων υψηλής πυκνότητας. Και 1-MHZ (μέγιστο) I2C και 12-MHZ
(μέγιστο) οι διεπαφές SPI είναι διαθέσιμες στο LP5860.
