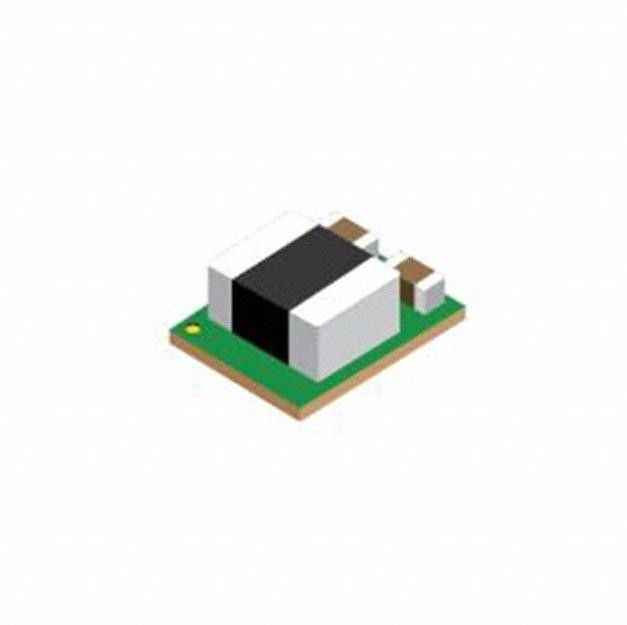

LMZM23600V3SILR ΣΥΝΕΧΗΣ μετατροπέας 1 παραγωγή 3.3V 500mA 4V-36V ενότητας
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LMZM23600V3SILR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - παραγωγή (Max): | 500mA | Τάση - που εισάγεται (λ.): | 4V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 36V | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C |
| Μέγεθος/διάσταση: | 0,15» Λ Χ 0,12» W Χ 0,06» Χ (3.8mm X 3.0mm X 1.6mm) | Συσκευασία συσκευών προμηθευτών: | 10 -10-uSIP (3.8x3) |
| Υψηλό φως: | 36V LMZM23600V3SILR,4V LMZM23600V3SILR,μετατροπέας ΣΥΝΕΧΟΎΣ συνεχούς ρεύματος ενότητας 3.3V 500mA |
||
Περιγραφή προϊόντων
LMZM23600V3SILR μετατροπέας 1 παραγωγή 3.3V 500mA 4V ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος ενότητας - εισαγωγή 36V
Χαρακτηριστικά γνωρίσματα LMZM23600V3SILR
4-β στην ευρεία λειτουργούσα τάση εισαγωγής 36-β
• 1,2-β στο 15-β διευθετήσιμο, και το 3,3-β ή το 5-β σταθερό
επιλογές τάσης παραγωγής
• 0,5-ρεύμα παραγωγής
• Πυκνωτές μόνο εισαγωγής και παραγωγής που απαιτούνται για το 5-β
και σχέδια παραγωγής 3,3-β
• 27 mm2
Μέγεθος λύσης με το ενιαίος-πλαισιωμένο σχεδιάγραμμα
• 28-µA ρεύμα ανεφοδιασμού σε κανένα φορτίο
• 2-µA ρεύμα κλεισίματος
• Δύναμη-καλή σημαία
• Εξωτερικός συγχρονισμός συχνότητας
• Καρφίτσα επιλογής ΤΡΟΠΟΥ
– Αναγκασμένος τρόπος PWM για τη σταθερή συχνότητα
λειτουργία
– Αυτόματος τρόπος PFM για την υψηλή αποδοτικότητα στο ελαφρύ φορτίο
• Ενσωματωμένη αποζημίωση βρόχων ελέγχου, μαλακή έναρξη,
τρέχον όριο, και UVLO
• Μικρογραφία 3,8 χιλ. × 3 χιλ. × συσκευασία 1,6 χιλ.
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το LMZM23600
με το σχεδιαστή δύναμης WEBENCH®
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Παροχές ηλεκτρικού ρεύματος - ο πίνακας τοποθετεί
Μετατροπείς ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
|
|
Mfr
|
Όργανα Τ
|
|
Σειρά
|
-
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Τύπος
|
Μη-απομονωμένη ενότητα POL
|
|
Αριθμός αποτελεσμάτων
|
1
|
|
Τάση - που εισάγεται (λ.)
|
4V
|
|
Τάση - που εισάγεται (Max)
|
36V
|
|
Τάση - παραγωγή 1
|
3.3V
|
|
Τάση - παραγωγή 2
|
-
|
|
Τάση - παραγωγή 3
|
-
|
|
Τάση - παραγωγή 4
|
-
|
|
Τρέχων - παραγωγή (Max)
|
500mA
|
|
Εφαρμογές
|
ITE (εμπορικό)
|
|
Χαρακτηριστικά γνωρίσματα
|
OCP, SCP, UVLO
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C
|
|
Αποδοτικότητα
|
87%
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
10-LDFN εκτεθειμένο μαξιλάρι, ενότητα
|
|
Μέγεθος/διάσταση
|
0,15» Λ Χ 0,12» W Χ 0,06» Χ (3.8mm X 3.0mm X 1.6mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
10 -10-uSIP (3.8x3)
|
|
Χαρακτηριστικά γνωρίσματα ελέγχου
|
-
|
|
Αριθμός προϊόντων βάσεων
|
LMZM23600
|
Εφαρμογές LMZM23600V3SILR
• Συσκευές αποστολής σημάτων αισθητήρων
• Δοκιμή και μέτρηση
• Υποδομή πλέγματος
• Περιορισμένες διάστημα εφαρμογές
Επισκόπηση LMZM23600V3SILR
Το LMZM23600 είναι ένα 4-β στη σειρά τάσης ευρύς-εισαγωγής 36-β, χαμηλό ήρεμο τρέχον, υψηλής απόδοσης DC/DC
ενότητα που σχεδιάζεται συγκεκριμένα για τις διαστημικός-περιορισμένες βιομηχανικές εφαρμογές. Η συσκευή είναι διαθέσιμη
διευθετήσιμη επιλογή τάσης παραγωγής με το 1,2-β στη σειρά παραγωγής 15-β, καθώς επίσης και σταθερές επιλογές παραγωγής 5-β και 3,3-β.
Το υψηλό επίπεδο της ολοκλήρωσης και της καινοτόμου τεχνολογίας συσκευασίας που χρησιμοποιούνται σε αυτήν την ενότητα δύναμης το καθιστά πιθανό
για να σχεδιάσουν ένα 5-β ή ένα 3,3-β ένας 0,5-μετατροπέας DC/DC με μόνο έναν πυκνωτή εισαγωγής και έναν πυκνωτή παραγωγής σε ακριβώς 27
χιλ. ² του διαθέσιμου διαστήματος πινάκων.
