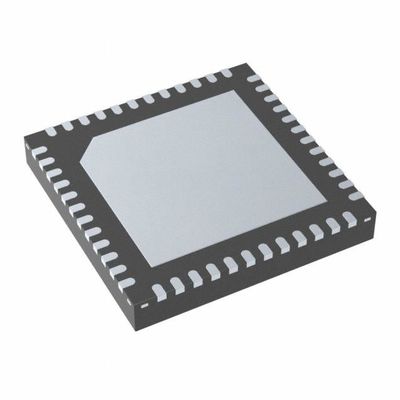

LMK05318RGZT ολοκληρωμένο κύκλωμα τσιπ Ultra Low Jitter SNGL 48VQFN 800MHz
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LMK05318RGZT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Εισαγωγή: | Ρολόι, LVCMOS | Παραγωγή: | CML, HCSL, LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Αριθμός κυκλωμάτων: | 2 | - Που εισάγεται αναλογία: Παραγωγή: | 2:8 |
| Συχνότητα - Max: | 800MHz | Τάση - ανεφοδιασμός: | 1.71V ~ 3.465V |
| Υψηλό φως: | Τσιπ ολοκληρωμένου κυκλώματος 800 MHz LMK05318RGZT,800 MHz,Τσιπ ολοκληρωμένου κυκλώματος LMK05318RGZT |
||
Περιγραφή προϊόντων
LMK05318RGZT IC 800MHz 2 48-VFQFN Exposed Pad ULTRA LOW JITTER SNGL
Χαρακτηριστικά του LMK05318RGZT
Ένας ψηφιακός βρόχος κλειδωμένης φάσης (DPLL) με:
– Εναλλαγή χωρίς χτυπήματα: Μεταβατική φάση ±50-ps
– Προγραμματιζόμενο εύρος ζώνης βρόχου με Fastlock
– Συγχρονισμός συμβατός με πρότυπα και
Κράτημα με χρήση TCXO/OCXO χαμηλού κόστους
• Δύο αναλογικοί βρόχοι κλειδώματος φάσης (APLL) με
Κορυφαίες επιδόσεις Jitter στον κλάδο:
– 50-fs RMS Jitter στα 312,5 MHz (APLL1)
– 125-fs RMS Jitter στα 155,52 MHz (APLL2)
• Δύο είσοδοι ρολογιού αναφοράς
– Επιλογή εισόδου βάσει προτεραιότητας
– Ψηφιακή κράτηση σε περίπτωση απώλειας αναφοράς
• Οκτώ Έξοδοι Ρολογιού με Προγραμματιζόμενα προγράμματα οδήγησης
– Έως έξι διαφορετικές συχνότητες εξόδου
– AC-LVDS, AC-CML, AC-LVPECL, HCSL και
– Εναλλαγή χωρίς χτυπήματα: Μεταβατική φάση ±50-ps
– Προγραμματιζόμενο εύρος ζώνης βρόχου με Fastlock
– Συγχρονισμός συμβατός με πρότυπα και
Κράτημα με χρήση TCXO/OCXO χαμηλού κόστους
• Δύο αναλογικοί βρόχοι κλειδώματος φάσης (APLL) με
Κορυφαίες επιδόσεις Jitter στον κλάδο:
– 50-fs RMS Jitter στα 312,5 MHz (APLL1)
– 125-fs RMS Jitter στα 155,52 MHz (APLL2)
• Δύο είσοδοι ρολογιού αναφοράς
– Επιλογή εισόδου βάσει προτεραιότητας
– Ψηφιακή κράτηση σε περίπτωση απώλειας αναφοράς
• Οκτώ Έξοδοι Ρολογιού με Προγραμματιζόμενα προγράμματα οδήγησης
– Έως έξι διαφορετικές συχνότητες εξόδου
– AC-LVDS, AC-CML, AC-LVPECL, HCSL και
Χαρακτηριστικά Προϊόντοςτου LMK05318RGZT
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Ολοκληρωμένα κυκλώματα (IC)
Ρολόι/Χρονισμός
Γεννήτριες ρολογιών, PLL, Συνθεσάιζερ συχνοτήτων
|
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
|
Κατάσταση προϊόντος
|
Ενεργός
|
|
Τύπος
|
-
|
|
PLL
|
Ναι με το Bypass
|
|
Εισαγωγή
|
Ρολόι, LVCMOS
|
|
Παραγωγή
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Αριθμός Κυκλωμάτων
|
2
|
|
Αναλογία - Είσοδος:Έξοδος
|
2:8
|
|
Διαφορικό - Είσοδος:Έξοδος
|
Ναι ναι
|
|
Συχνότητα - Μέγ
|
800 MHz
|
|
Διαιρέτης/Πολλαπλασιαστής
|
Ναι ναι
|
|
Τάση - Τροφοδοσία
|
1,71V ~ 3,465V
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|

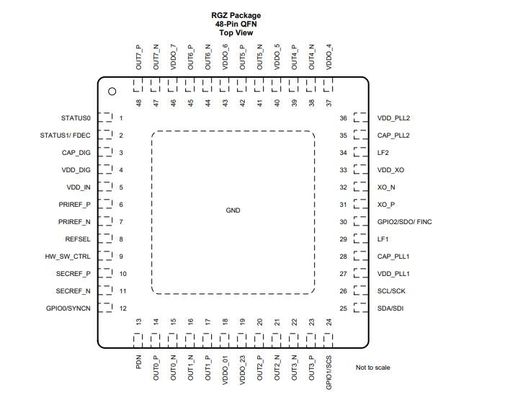

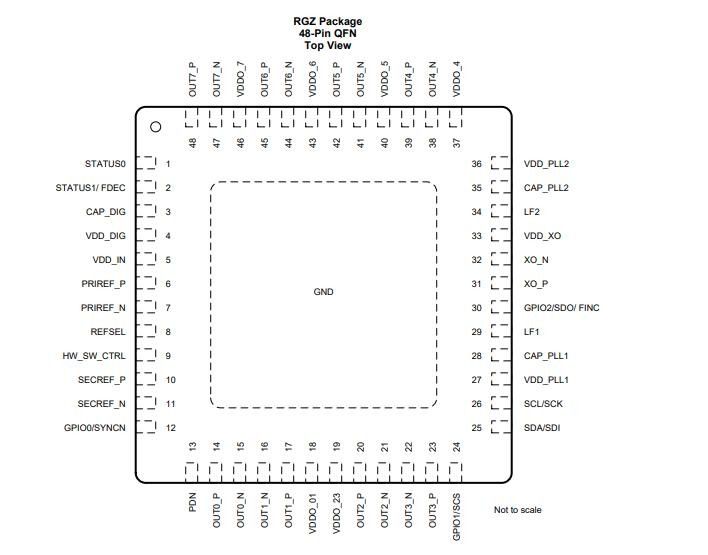

Πακέτο / Θήκη
|
48-VFQFN Exposed Pad
|
|
Πακέτο συσκευής προμηθευτή
|
48-VQFN (7x7)
|
|
Βασικός αριθμός προϊόντος
|
LMK05318
|
Εφαρμογέςτου LMK05318RGZT
• SyncE (G.8262), SONET/SDH (Stratum 3/3E,
G.813, GR-1244, GR-253), IEEE 1588 PTP Slave
Ρολόι ή δίκτυο οπτικών μεταφορών (G.709)
• 400G Line Cards, Fabric Cards για Ethernet
Διακόπτες και δρομολογητές
• Ασύρματος Σταθμός Βάσης (BTS), Wireless Backhaul
• Δοκιμή και Μέτρηση, Ιατρική Απεικόνιση
• Jitter Cleaning, Wander Attenuation και
Γενιά ρολογιού αναφοράς για 56G/112G PAM-4
PHY, ASIC, FPGA, SoC και Επεξεργαστές
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
