βήμα 1V LM43601PWPR - κάτω από την επιφάνεια ολοκληρωμένου κυκλώματος 16-HTSSOP ρυθμιστών μετατροπής τοποθετήστε
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LM43601PWPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Βήμα - κάτω | Τύπος παραγωγής: | διευθετήσιμος |
|---|---|---|---|
| Τάση - που εισάγεται (λ.): | 3,5v | Τάση - που εισάγεται (Max): | 36V |
| Τάση - παραγωγή (Max): | 28V | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C |
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | ||
| Υψηλό φως: | 1V LM43601PWPR,16-HTSSOP βήμα - κάτω από το ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής,16-HTSSOP LM43601PWPR |
||
Περιγραφή προϊόντων

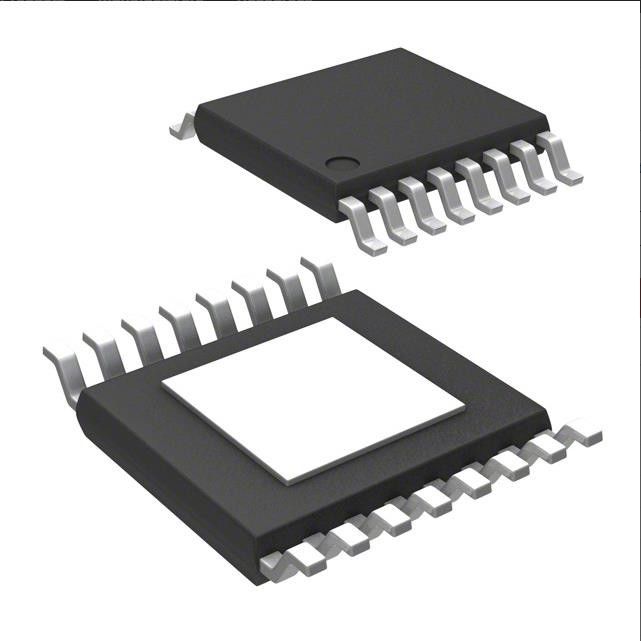

LM43601PWPR ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 1V 1 παραγωγή 1A 16-PowerT SSOP ρυθμιστών μετατροπής
Χαρακτηριστικά γνωρίσματα LM43601PWPR
1• 33-µA ήρεμο ρεύμα στον κανονισμό
• Υψηλή αποδοτικότητα στο ελαφρύ φορτίο (DCM και PFM)
• Ανταποκρίνεται στα πρότυπα EN55022/CISPR 22 EMI
• Ενσωματωμένη σύγχρονη διόρθωση
• Διευθετήσιμο φάσμα συχνότητας: kHz 200 σε 2,2 MHZ
(προεπιλογή 500 kHz)
• Συγχρονισμός συχνότητας στο εξωτερικό ρολόι
• Εσωτερική αποζημίωση
• Σταύλος με σχεδόν οποιοδήποτε συνδυασμό κεραμικού,
Πολυμερές σώμα, ταντάλιο, και πυκνωτές αργιλίου
• Δύναμη-καλή σημαία
• Μαλακή έναρξη στο προ-Pre-Biased φορτίο
• Εσωτερική μαλακή έναρξη: 4.1 κα
• Με δυνατότητα επέκτασης χρόνος μαλακός-έναρξης από τον εξωτερικό πυκνωτή
• Ικανότητα καταδίωξης τάσης παραγωγής
• Η ακρίβεια επιτρέπει στο σύστημα UVLO προγράμματος
• Προστασία βραχυκυκλώματος παραγωγής με τον τρόπο λόξιγκα
• Θερμική προστασία κλεισίματος Overtemperature
• Δημιουργήστε ένα σχέδιο συνήθειας χρησιμοποιώντας το LM43601 με το σχεδιαστή δύναμης WEBENCH®
Ιδιότητες προϊόντων LM43601PWPR
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Mfr
|
Τ Ι
|
|
Σειρά
|
ΑΠΛΟ SWITCHER®
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Λειτουργία
|
Βήμα - κάτω
|
|
Διαμόρφωση παραγωγής
|
Θετικός
|
|
Τοπολογία
|
Buck
|
|
Τύπος παραγωγής
|
Διευθετήσιμος
|
|
Αριθμός αποτελεσμάτων
|
1
|
|
Τάση - που εισάγεται (λ.)
|
3.5V
|
|
Τάση - που εισάγεται (Max)
|
36V
|
|
Τάση - παραγωγή (ελάχιστη/σταθερή)
|
1V
|
|
Τάση - παραγωγή (Max)
|
28V
|
|
Τρέχων - παραγωγή
|
1A
|
|
Συχνότητα - μετατροπή
|
200kHz ~ 2.2MHz
|
|
Σύγχρονος διορθωτής
|
Ναι
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TJ)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
16-PowerTSSOP (πλάτος 0,173», 4.40mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
16-HTSSOP
|
|
Αριθμός προϊόντων βάσεων
|
LM43601
|
Εφαρμογές LM43601PWPR
• Βιομηχανικές παροχές ηλεκτρικού ρεύματος
• Συστήματα τηλεπικοινωνιών
• Ζώνη υπο--AM αυτοκίνητη
• Ευρύς VIN κανονισμός γενικού σκοπού
• Κανονισμός σημείο--φορτίων υψηλής αποδοτικότητας
