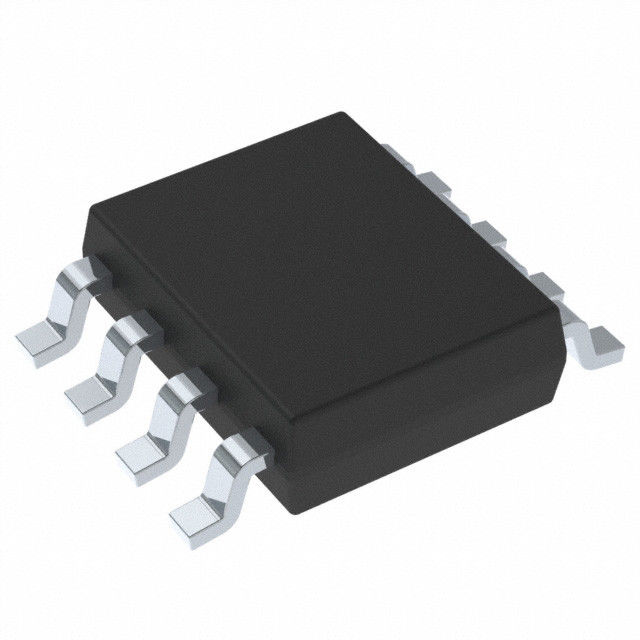

Ολοκληρωμένο κύκλωμα 5V 1 παραγωγή 3A 8 δύναμη SOIC ρυθμιστών μετατροπής LM22676MRE-5.0 NOPB
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LM22676MRE-5.0/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τοπολογία: | Buck | Τάση - που εισάγεται (λ.): | 4.5V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 42V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 5V |
| Τρέχων - παραγωγή: | 3A | Συχνότητα - μετατροπή: | 500kHz |
| Υψηλό φως: | LM22676MRE-5.0 NOPB,Ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής NOPB,5v ολοκληρωμένο κύκλωμα ρυθμιστών μετατροπής |
||
Περιγραφή προϊόντων
LM22676MRE-5.0/ολοκληρωμένο κύκλωμα 5V 1 8-δύναμη SOIC ρυθμιστών μετατροπής NOPB παραγωγής 3A
Χαρακτηριστικά γνωρίσματα LM22676MRE-5.0/NOPB
Ευρεία σειρά τάσης εισαγωγής: 4.5 Β σε 42 Β
Εσωτερικά αντισταθμισμένος έλεγχος τρόπου τάσης
Σταύλος με τους χαμηλούς ESR κεραμικούς πυκνωτές
N-Channel 120 mΩ MOSFET PFM συσκευασία
100 N-Channel mΩ MOSFET psop-8 συσκευασία
Επιλογές τάσης παραγωγής:
- ADJ (αποτελέσματα τόσο χαμηλά όπως 1,285 Β)
-5.0 (παραγωγή που καθορίζεται σε 5 Β)
Ακρίβεια αναφοράς ανατροφοδότησης ±1.5%
Συχνότητα μετατροπής του kHz 500
– 40°C στη λειτουργούσα σειρά θερμοκρασίας συνδέσεων 125°C
Η ακρίβεια επιτρέπει την καρφίτσα
Ενσωματωμένη δίοδος δολωμάτων
Ενσωματωμένη μαλακός-έναρξη
LM22676Q είναι ένα αυτοκίνητο προϊόν βαθμού που είναι AEC-Q100 βαθμός 1 κατάλληλος (– 40°C
+125°C λειτουργούσα θερμοκρασία συνδέσεων)
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Σειρά
|
ΑΠΛΟ SWITCHER®
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Λειτουργία
|
Βήμα - κάτω
|
|
Διαμόρφωση παραγωγής
|
Θετικός
|
|
Τοπολογία
|
Buck
|
|
Τύπος παραγωγής
|
Σταθερός
|
|
Αριθμός αποτελεσμάτων
|
1
|
|
Τάση - που εισάγεται (λ.)
|
4.5V
|
|
Τάση - που εισάγεται (Max)
|
42V
|
|
Τάση - παραγωγή (ελάχιστη/σταθερή)
|
5V
|
|
Τάση - παραγωγή (Max)
|
-
|
|
Τρέχων - παραγωγή
|
3A
|
|
Συχνότητα - μετατροπή
|
500kHz
|
|
Σύγχρονος διορθωτής
|
Αριθ.
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 125°C (TJ)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
8-PowerSOIC (πλάτος 0,154», 3.90mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
8-ΕΤΣΙ PowerPad
|
|
Αριθμός προϊόντων βάσεων
|
LM22676
|
Εφαρμογές LM22676MRE-5.0/NOPB
Βιομηχανικός έλεγχος
Συστήματα τηλεπικοινωνιών και Datacom
Ενσωματωμένα συστήματα
Μετατροπές από τα πρότυπα 24 Β, 12 Β και 5 ράγες εισαγωγής Β
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
