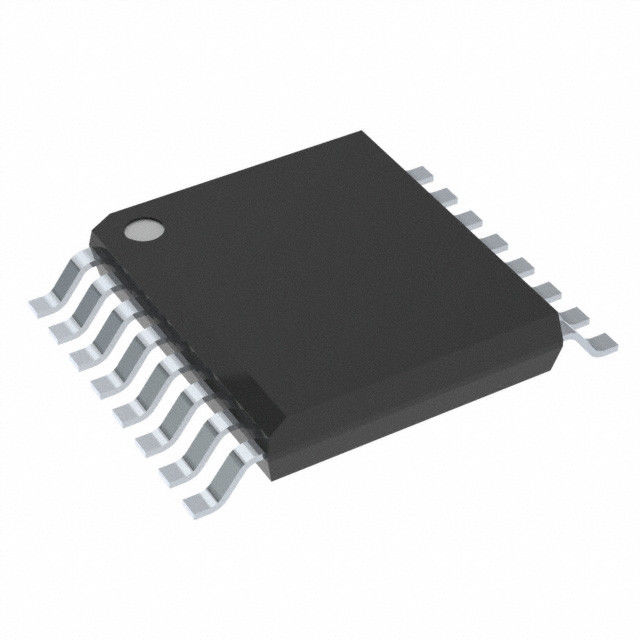

ISO7762FDBQR ψηφιακό κανάλι μονωτών 100Mbps 3000Vrms 6 γενικού σκοπού
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | ISO7762FDBQR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 6 | Απομονωμένη δύναμη: | Αριθ. |
|---|---|---|---|
| Τάση - απομόνωση: | 3000Vrms | Ποσοστό στοιχείων: | 100Mbps |
| Χρόνος ανόδου/πτώση (τύπος): | 1.1ns, 1.4ns | Τάση - ανεφοδιασμός: | 2.25V ~ 5.5V |
| Υψηλό φως: | 3000Vrms ψηφιακός μονωτής της Texas Instruments,100Mbps ψηφιακός μονωτής της Texas Instruments,6 κανάλι ISO7762FDBQR |
||
Περιγραφή προϊόντων
Χαρακτηριστικά γνωρίσματα ISO7762FDBQR
• Ποσοστό 100 στοιχείων Mbps
• Γερό εμπόδιο απομόνωσης:
– προβαλλόμενη >100-Year διάρκεια ζωής
– Μέχρι εκτίμηση απομόνωσης 5000 VRMS
– Μέχρι 12,8 kV ικανότητας κύματος
– ±100 kV/μs χαρακτηριστικό CMTI
• Ευρεία σειρά ανεφοδιασμού: 2.25 Β σε 5,5 Β
• 2,25-β στη μετάφραση επιπέδων 5,5-β
• Παραγωγή προεπιλογής υψηλή (ISO776x) και χαμηλή (ISO776xF)
Επιλογές
• Ευρεία σειρά θερμοκρασίας: – 55°C σε +125°C
• Χαμηλής ισχύος κατανάλωση, χαρακτηριστικά 1,4 μΑ ανά
κανάλι σε 1 Mbps
• Χαμηλή καθυστέρηση διάδοσης: 11 NS χαρακτηριστικός σε 5 Β
• Γερή ηλεκτρομαγνητική συμβατότητα (EMC):
– Σύστημα-ισόπεδες ESD, EFT, και ασυλία κύματος
– απαλλαγή επαφών IEC 61000-4-2 ±8 kV
προστασία πέρα από το εμπόδιο απομόνωσης
– Χαμηλές εκπομπές
• Ευρύς-SOIC (dw-16) και SSOP (dbq-16)
επιλογές συσκευασίας
• Αυτοκίνητη έκδοση διαθέσιμη: ISO776x-Q1
• Σχετικές με την ασφάλεια πιστοποιήσεις:
– Ενισχυμένη μόνωση ανά DIN Β VDE Β
088411:201701
– Πρόγραμμα αναγνώρισης τμημάτων UL 1577
– Πιστοποίηση CSA ανά IEC 60950-1, IEC
62368-1, και IEC 60601-1
– Πιστοποίηση CQC ανά GB4943.1-2011
– TUV πιστοποίηση σύμφωνα με το EN 60950-1 και
Το EN 61010-1
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Μονωτές
Ψηφιακοί μονωτές
|
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
ISO776x
|
| Συσκευασία | Ταινία & εξέλικτρο |
|
Θέση προϊόντων
|
Ενεργός
|
|
Τεχνολογία
|
Χωρητική σύζευξη
|
|
Τύπος
|
Γενικός σκοπός
|
|
Απομονωμένη δύναμη
|
Αριθ.
|
|
Αριθμός καναλιών
|
6
|
|
Εισαγωγές - δευτερεύον 1/Side 2
|
4/2
|
|
Τύπος καναλιών
|
Ομοιοκατευθυνόμενος
|
|
Τάση - απομόνωση
|
3000Vrms
|
|
Κοινή παροδική ασυλία τρόπου (λ.)
|
85kV/µs
|
|
Ποσοστό στοιχείων
|
100Mbps
|
|
TpLH καθυστέρησης διάδοσης/tpHL (Max)
|
16ns, 16ns
|
|
Διαστρέβλωση πλάτους σφυγμού (Max)
|
4.9ns
|
|
Χρόνος ανόδου/πτώση (τύπος)
|
1.1ns, 1.4ns
|
|
Τάση - ανεφοδιασμός
|
2.25V ~ 5.5V
|
|
Λειτουργούσα θερμοκρασία
|
-55°C ~ 125°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
16-SSOP (πλάτος 0,154», 3.90mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
16-SSOP
|
|
Αριθμός προϊόντων βάσεων
|
ISO7762
|
