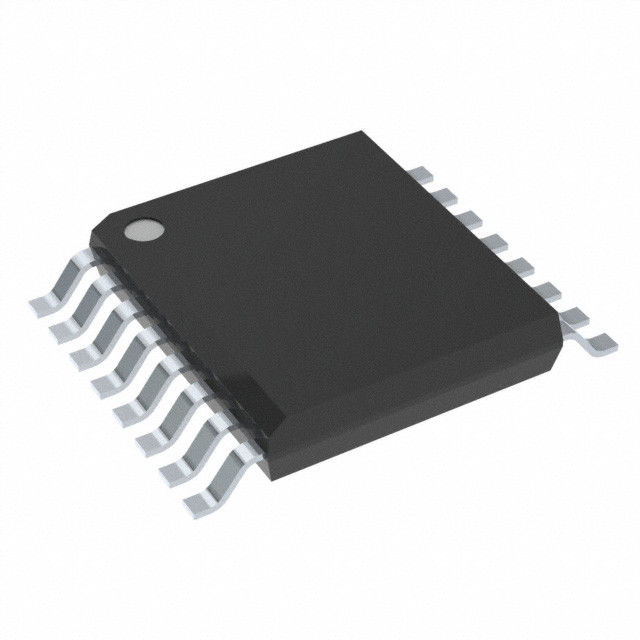

Ψηφιακός μονωτής ISO7041DBQR SPI με 3000Vrms 4 κανάλι 2Mbps
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | ISO7041DBQR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - απομόνωση: | 5700Vrms | Κοινή παροδική ασυλία τρόπου (λ.): | 2.25V ~ 5.5V |
|---|---|---|---|
| Χρόνος ανόδου/πτώση (τύπος): | 18ns, 20ns | Τρέχων - παραγωγή υψηλή, χαμηλός: | 1.5A, 3.4A |
| Τρέχων - μέγιστη παραγωγή: | 2.7A, 5.5A | Τάση - ανεφοδιασμός παραγωγής: | 15V ~ 30V |
| Υψηλό φως: | Ψηφιακός μονωτής ISO7041DBQR SPI,ψηφιακός μονωτής 3000Vrms SPI,ISO7041DBQR 4 κανάλι |
||
Περιγραφή προϊόντων
Ψηφιακός μονωτής ISO7041DBQR SPI με 3000Vrms 4 κανάλι 2Mbps 50kV/ΜS CMTI 16-SSOP
Χαρακτηριστικά γνωρίσματα ISO7041DBQR
– 3,5 μA ανά ήρεμο ρεύμα καναλιών (3,3 Β)
– 15 μA ανά κανάλι σε 100 kbps (3,3 Β)
– 116 μA ανά κανάλι σε 1 Mbps (3,3 Β)
• Γερό εμπόδιο απομόνωσης
– προβαλλόμενη >100-year διάρκεια ζωής
– Εκτίμηση απομόνωσης 3000 VRMS
– ±100 kV/μs χαρακτηριστικό CMTI
• Ευρεία σειρά ανεφοδιασμού: 1.71 Β σε 1,89 Β και 2,25 Β
5.5 Β
• Ευρεία σειρά θερμοκρασίας:
– 1,71 Β σε 1,89 Β: – 55°C σε +105°C
– 2,25 Β σε 5,5 Β: – 55°C σε +125°C
• Μικρή συσκευασία 16-QSOP (16-DBQ)
• Κάνοντας σήμα ποσοστό: Μέχρι 4 Mbps
• Παραγωγή προεπιλογής υψηλή (ISO7041) και χαμηλή
(ISO7041F) επιλογές
• Γερή ηλεκτρομαγνητική συμβατότητα (EMC)
– Σύστημα-ισόπεδες ESD, EFT, και ασυλία κύματος
– απαλλαγή επαφών IEC 61000-4-2 ±8 kV
προστασία πέρα από το εμπόδιο απομόνωσης
– Πολύ χαμηλές εκπομπές
• Σχετικές με την ασφάλεια πιστοποιήσεις:
– Πρόγραμμα αναγνώρισης τμημάτων UL 1577
– DIN VDE Β 0884-11
– CQC, TUV ΚΑΙ CSA
– IECEx (IEC 60079-0 & IEC 60079-11) και
ATEX (ΤΟ EN 60079-0 & ΤΟ EN 60079-11)
– 3,5 μA ανά ήρεμο ρεύμα καναλιών (3,3 Β)
– 15 μA ανά κανάλι σε 100 kbps (3,3 Β)
– 116 μA ανά κανάλι σε 1 Mbps (3,3 Β)
• Γερό εμπόδιο απομόνωσης
– προβαλλόμενη >100-year διάρκεια ζωής
– Εκτίμηση απομόνωσης 3000 VRMS
– ±100 kV/μs χαρακτηριστικό CMTI
• Ευρεία σειρά ανεφοδιασμού: 1.71 Β σε 1,89 Β και 2,25 Β
5.5 Β
• Ευρεία σειρά θερμοκρασίας:
– 1,71 Β σε 1,89 Β: – 55°C σε +105°C
– 2,25 Β σε 5,5 Β: – 55°C σε +125°C
• Μικρή συσκευασία 16-QSOP (16-DBQ)
• Κάνοντας σήμα ποσοστό: Μέχρι 4 Mbps
• Παραγωγή προεπιλογής υψηλή (ISO7041) και χαμηλή
(ISO7041F) επιλογές
• Γερή ηλεκτρομαγνητική συμβατότητα (EMC)
– Σύστημα-ισόπεδες ESD, EFT, και ασυλία κύματος
– απαλλαγή επαφών IEC 61000-4-2 ±8 kV
προστασία πέρα από το εμπόδιο απομόνωσης
– Πολύ χαμηλές εκπομπές
• Σχετικές με την ασφάλεια πιστοποιήσεις:
– Πρόγραμμα αναγνώρισης τμημάτων UL 1577
– DIN VDE Β 0884-11
– CQC, TUV ΚΑΙ CSA
– IECEx (IEC 60079-0 & IEC 60079-11) και
ATEX (ΤΟ EN 60079-0 & ΤΟ EN 60079-11)
Ιδιότητες προϊόντων ISO7041DBQR
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Μονωτές
Ψηφιακοί μονωτές
|
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
-
|
| Συσκευασία | |
|
Θέση προϊόντων
|
Ενεργός
|
|
Τεχνολογία
|
Χωρητική σύζευξη
|
|
Τύπος
|
SPI
|
|
Απομονωμένη δύναμη
|
Αριθ.
|
|
Αριθμός καναλιών
|
4
|
|
Εισαγωγές - δευτερεύον 1/Side 2
|
3/1
|
|
Τύπος καναλιών
|
Ομοιοκατευθυνόμενος
|
|
Τάση - απομόνωση
|
3000Vrms
|
|
Κοινή παροδική ασυλία τρόπου (λ.)
|
50kV/µs
|
|
Ποσοστό στοιχείων
|
2Mbps
|
|
TpLH καθυστέρησης διάδοσης/tpHL (Max)
|
165ns, 165ns
|
|
Διαστρέβλωση πλάτους σφυγμού (Max)
|
10ns
|
|
Χρόνος ανόδου/πτώση (τύπος)
|
5ns, 5ns (Max)
|
|
Τάση - ανεφοδιασμός
|
1.71V ~ 1.89V, 2.25V ~ 5.5V
|
|
Λειτουργούσα θερμοκρασία
|
-55°C ~ 125°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
16-SSOP (πλάτος 0,154», 3.90mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
16-SSOP
|
|
Αριθμός προϊόντων βάσεων
|
ISO7041
|
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
