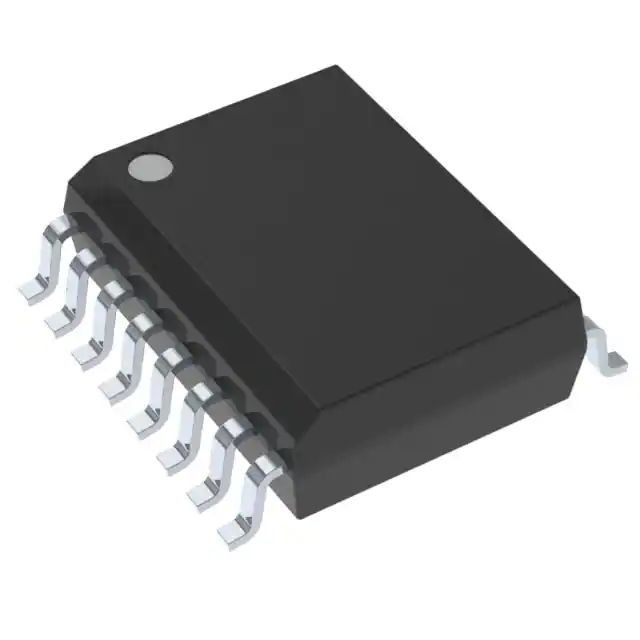

ISO5852SMDWREP οδηγός πυλών μονωτών τσιπ 5700V RMS 5.5A ολοκληρωμένων κυκλωμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | ISO5852SMDWREP |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - απομόνωση: | 5700Vrms | Κοινή παροδική ασυλία τρόπου (λ.): | 2.25V ~ 5.5V |
|---|---|---|---|
| Χρόνος ανόδου/πτώση (τύπος): | 18ns, 20ns | Τρέχων - παραγωγή υψηλή, χαμηλός: | 1.5A, 3.4A |
| Τρέχων - μέγιστη παραγωγή: | 2.7A, 5.5A | Τάση - ανεφοδιασμός παραγωγής: | 15V ~ 30V |
| Υψηλό φως: | ISO5852SMDWREP τσιπ ολοκληρωμένων κυκλωμάτων,5700v τσιπ ολοκληρωμένων κυκλωμάτων RMS,5.5A ISO5852SMDWREP |
||
Περιγραφή προϊόντων
ISO5852SMDWREP οδηγός πυλών μονωτών καναλιών 16-SOIC 5.5A συζεύξεων 5700Vrms 1
Χαρακτηριστικά γνωρίσματα ISO5852SMDWREP
1• 100-kV/μs ελάχιστος επιβάτης κοινός-τρόπου
Ασυλία (CMTI) VCM = 1500 Β
• Διασπασμένα αποτελέσματα για να παρέχει μια 2,5-μέγιστη πηγή και
5-μέγιστα ρεύματα νεροχυτών
• Σύντομη καθυστέρηση διάδοσης: 76 NS (τύπος),
110 NS (Max)
• 2-ενεργός σφιγκτήρας του Μίλερ
• Σφιγκτήρας βραχυκυκλώματος παραγωγής
• Μαλακή διακοπή (STO) κατά τη διάρκεια του βραχυκυκλώματος
• Ο συναγερμός ελαττωμάτων επάνω στην ανίχνευση αποκορεσμού είναι
Σηματοδοτημένος σε FLT και την αναστοιχειοθέτηση μέσω RST
• Ανταπεργία Undervoltage εισαγωγής και παραγωγής (UVLO)
με την έτοιμη ένδειξη καρφιτσών (RDY)
• Ενεργά παραγωγής Pulldown και προεπιλογής χαμηλά αποτελέσματα
με τις χαμηλές εισαγωγές ανεφοδιασμού ή να επιπλεύσει
• 2,25-β στην τάση ανεφοδιασμού εισαγωγής 5,5-β
• 15-β στην τάση ανεφοδιασμού οδηγών παραγωγής 30-β
• Συμβατές εισαγωγές CMOS
• Σφυγμοί εισαγωγής απορριμάτων και επιβάτες θορύβου
Κοντύτερος από 20 NS
• Λειτουργούσα θερμοκρασία: – 55°C σε +125°C
Περιβαλλοντικός
• Ασυλία 12800-VPK κύματος (σύμφωνα με το IEC
61000-4-5)
• Σχετικές με την ασφάλεια πιστοποιήσεις:
– 8000-VPK VIOTM ΚΑΙ 2121-VPK VIORM
Ενισχυμένη απομόνωση ανά DIN Β VDE Β 0884-10
(VDE Β 0884-10): 2006-12
– Απομόνωση 5700-VRMS για 1 λεπτό ανά UL 1577
– Ειδοποίηση 5A, IEC αποδοχής τμημάτων CSA
60950-1, τέλος IEC 60601-1 και IEC 61010-1
Πρότυπα εξοπλισμού
– Πιστοποίηση CQC ανά GB4943.1-2011
– Όλες οι πιστοποιήσεις πλήρεις ανά UL, VDE, CQC,
TUV και προγραμματισμένος για CSA
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Μονωτές
Μονωτές - οδηγοί πυλών
|
|
Mfr
|
Tj
|
|
Σειρά
|
-
|
| Συσκευασία |
Ταινία & εξέλικτρο (TR) Ταινία περικοπών (CT) |
|
Θέση προϊόντων
|
Ενεργός
|
|
Τεχνολογία
|
Χωρητική σύζευξη
|
|
Αριθμός καναλιών
|
1
|
|
Τάση - απομόνωση
|
5700Vrms
|
|
Κοινή παροδική ασυλία τρόπου (λ.)
|
100kV/µs
|
|
TpLH καθυστέρησης διάδοσης/tpHL (Max)
|
110ns, 110ns
|
|
Διαστρέβλωση πλάτους σφυγμού (Max)
|
-
|
|
Χρόνος ανόδου/πτώση (τύπος)
|
18ns, 20ns
|
|
Τρέχων - παραγωγή υψηλή, χαμηλός
|
1.5A, 3.4A
|
|
Τρέχων - μέγιστη παραγωγή
|
2.7A, 5.5A
|
|
Τάση - διαβιβάστε (Vf) (τύπος)
|
-
|
|
Τάση - ανεφοδιασμός παραγωγής
|
15V ~ 30V
|
|
Λειτουργούσα θερμοκρασία
|
-55°C ~ 125°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
16-SOIC (πλάτος 0,295», 7.50mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
16-SOIC
|
|
Αντιπροσωπεία έγκρισης
|
CQC, CSA, TUV, UL, VDE
|
|
Αριθμός προϊόντων βάσεων
|
ISO585
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
|
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Περιγραφή ISO5852SMDWREP
Η συσκευή iso5852s-EP είναι ένα 5.7-kVRMS, ενισχυμένος απομονωμένος οδηγός πυλών για IGBTs και MOSFETs με
διασπασμένα αποτελέσματα, OUTH και OUTL, που παρέχουν μια 2,5-πηγή και ένα 5-ρεύμα νεροχυτών. Η πλευρά εισαγωγής λειτουργεί
από ένα ενιαίο 2,25-β στον ανεφοδιασμό 5,5-β.
