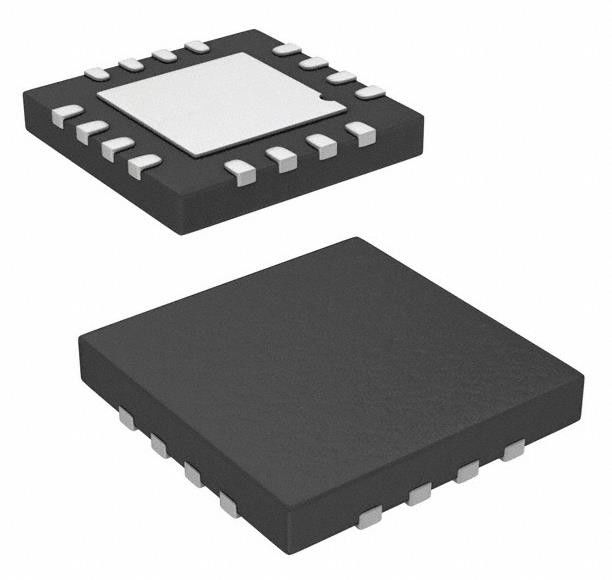

CY8CMBR3108-LQXIT Συγκινητικά κουμπιά αφής 16-QFN (3x3) 1.8V ~ 5.5V
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Cy8cmbr3108-LQXIT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Πρωτογενής επεξεργαστής: | 8051 | Τύπος μνήμης προγράμματος: | Χωρίς ROM |
|---|---|---|---|
| Μέγεθος RAM: | 16K x 8 | Διασύνδεση: | Ι ² Γ, USB, USART |
| Αριθμός εισόδων/εξόδων: | 40 | Πρόσθετη τάση: | 3V ~ 3,6V |
Περιγραφή προϊόντων
CY8CMBR3108-LQXIT Συγκινητικά κουμπιά αφής 16-QFN (3x3) 1.8V ~ 5.5V
Προδιαγραφές CY8CMBR3108-LQXIT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διασύνδεση | |
| Αισθητήρας, χωρητική επαφή | |
| Δρ. | Ινφίνιον Τεχνολογίες |
| Σειρά | Το CapSense® ExpressTM SmartSenseTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Προγραμματιζόμενο με ψηφιακό κλειδί | Δεν επαληθεύτηκε |
| Τύπος | Κουμπιά |
| Ανίχνευση εγγύτητας | - Ναι, ναι. |
| Αριθμός εισροών | Μέχρι 8 |
| Διάδρομοι οδηγού LED | Μέχρι 4 |
| Διασύνδεση | Ι2C |
| Απόφαση | - |
| Πρόσθετη τάση | 1.8V ~ 5.5V |
| Τρέχων - Προμήθεια | 140mA |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-UFQFN Εκθέσιμο Pad |
| Πακέτο συσκευής του προμηθευτή | 16-QFN (3x3) |
| Αριθμός βασικού προϊόντος | CY8CMBR3108 |
Χαρακτηριστικά του CY8CMBR3108-LQXIT
Διαχειριστής:
■ Ελεγκτής CapSense Express με δυνατότητα ρύθμισης με μητρώο
Δεν απαιτείται ανάπτυξη firmware
∆ιπλωμένο δίπλωμα ευρεσιτεχνίας αλγόριθμος ανίχνευσης ΚΑΤ
Αισθητικότητα υψηλή (0,1 pF)
• πάχος επικάλυψης έως 15 mm για το γυαλί και 5 mm για το πλαστικό
• Λύσεις εγγύτητας
• Ευαισθησία έως 2 FF ανά μέτρηση
️ Καλύτερη απόδοση SNR >100:1
• Υψηλότερη ανθεκτικότητα στον θόρυβο έναντι του κατευθυνόμενου και του ακτινοβολούμενου θορύβου
• Υπερ-χαμηλές εκπομπές ακτινοβολίας
️ Αυτοσυντονισμός SmartSense
• Ορίζει και διατηρεί τη βέλτιστη απόδοση του αισθητήρα κατά τη διάρκεια της λειτουργίας
• Εξάλειψη της χειροκίνητης ρύθμισης κατά την ανάπτυξη και την παραγωγή
■ CapSense χαμηλής ισχύος
Η μέση κατανάλωση ρεύματος 22 μA ανά αισθητήρα σε διάστημα ανανέωσης 120 ms
∆ιαχείριση ευρείας παρασιτικής χωρητικότητας (CP): 5 45 pF
■ Προηγμένα χαρακτηριστικά της διεπαφής χρήστη
∆ Αντιδράσεις σε υγρά
Η φωτεινότητα LED που ρυθμίζεται από τον χρήστη για οπτική ανατροφοδότηση με την αφής
• Μέχρι οκτώ GPO υψηλού ρεύματος για την ενεργοποίηση των LED
∆ Έκδοση σήματος buzzer για ηχητική ανατροφοδότηση αφής
∆ Υποστολή αισθητήρων πλευρικής λειτουργίας (FSS) για την εξάλειψη ψευδών πιέσεων σε κοντινά διαστημένα κουμπιά
∆ Ανάλογη έξοδος τάσης
- Διακοπή της γραμμής προσοχής στον οικοδεσπότη για να υποδείξει οποιαδήποτε αλλαγή στην κατάσταση του αισθητήρα.
■ Διαγνωστική συστήματος για την ανίχνευση
∆ Λάθος τιμή του πυκνωτή διαμόρφωσης (CMOD)
∆ιαβασιλέας του αισθητήρα εκτός εμβέλειας
∆ ∆ ∆ ∆ ∆ ∆
■ Εργαλείο προσαρμογής EZ-ClickTM
Εύκολο GUI για τη διαμόρφωση συσκευών
∆ΕΝΤΑΡΙΣΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ και παρακολούθηση για τα κουμπιά CapSense, τα slider και τους αισθητήρες εγγύτητας
∆ Διαγνωστική συστημάτων για ταχεία αποδιορθώσεις
■ I2C σκλάβος
Υποστηρίζει έως και 400 kHz
️ Αντίσταση διεύθυνσης Wake-on-hardware
∆εν υπάρχει καθυστέρηση των λεωφορείων ή τόνωση του ρολογιού κατά τη διάρκεια των συναλλαγών
■ Χρήση χαμηλής ισχύος 1,71-5,5 V
Διάταξη Deep Sleep με αφύπνιση κατά τη διακοπή και ανίχνευση διεύθυνσης I2C
■ Περιοχή βιομηχανικής θερμοκρασίας: ¥40 °C έως +85 °C
■ επιλογές πακέτου
️ 8-pin SOIC (150 ml)
∆ 16-πιν SOIC (150 ml)
Διάταξη 6
Διάταξη 2
Εφαρμογές του CY8CMBR3108-LQXIT
Οι ελεγκτές CY8CMBR3xxx CapSense® ExpressTM επιτρέπουν στον χρήστη προηγμένη, αλλά εύκολη στην εφαρμογή, χωρητική αισθητήρα αφής
Αυτή η οικογένεια ρυθμιζόμενων με μητρώο, η οποία υποστηρίζει έως και 16 εισροές χωρητικής ανίχνευσης, εξαλείφει την χρονοβόρα
Αυτοί οι ελεγκτές είναι ιδανικοί για την υλοποίηση χωρητικών κουμπιών, διακινητών και λύσεων ανίχνευσης εγγύτητας
ελάχιστους χρόνους κύκλου ανάπτυξης.
