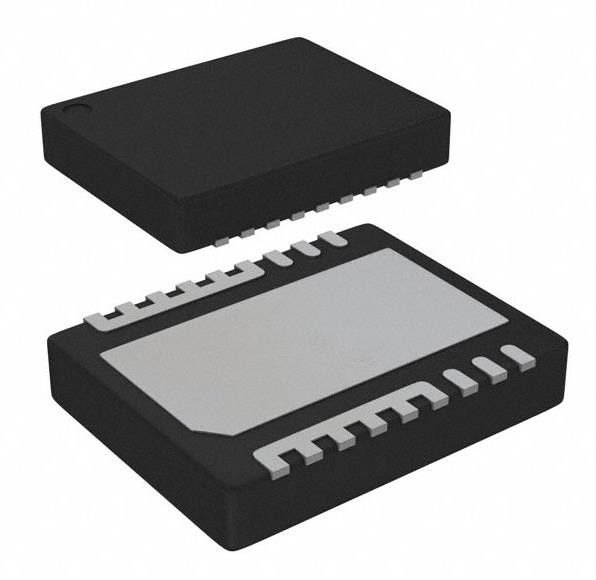

CSD97396Q4MT Οδηγός μισής γέφυρας Σύγχρονοι μετατροπείς ισχύος MOSFET 8-VSON
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CSD97396Q4MT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| ρεύμα - έξοδος / κανάλι: | 30Α | Τρέχων - μέγιστη παραγωγή: | 65Α |
|---|---|---|---|
| Πρόσθετη τάση: | 4.5V ~ 5.5V | Δυναμικό - φορτίο: | 4,5V ~ 24V |
| Θερμοκρασία λειτουργίας: | -40 °C ~ 150 °C (TJ) | Χαρακτηριστικά: | Κύκλωμα Bootstrap, Ημιλόγηση Διοδίων |
Περιγραφή προϊόντων
CSD97396Q4MT Οδηγός μισής γέφυρας Σύγχρονοι μετατροπείς ισχύος MOSFET 8-VSON
Προδιαγραφές Κεφαλαιαγορά
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πλήρους μισής γέφυρας | |
| Δρ. | Τεξας Instruments |
| Σειρά | NexFETTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Διαμόρφωση εξόδου | Μισή γέφυρα |
| Εφαρμογές | Σύγχρονοι μετατροπείς Buck |
| Διασύνδεση | ΠΟΜ |
| Τύπος φορτίου | Ενσωματωτικό |
| Τεχνολογία | MOSFET ισχύος |
| Ενεργοποίηση (τύπος) | - |
| ρεύμα - έξοδος / κανάλι | 30Α |
| ρεύμα - μέγιστη απόδοση | 65Α |
| Πρόσθετη τάση | 4.5V ~ 5.5V |
| Δυναμικό - φορτίο | 4.5V ~ 24V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Χαρακτηριστικά | Κύκλωμα Bootstrap, Ημιλόγηση Διοδίων |
| Προστασία από σφάλματα | Πυροβολισμός |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-PowerVFDFN |
| Πακέτο συσκευής του προμηθευτή | 8-VSON (3.5x4.5) |
| Αριθμός βασικού προϊόντος | Κεφαλαιαγορά |
ΧαρακτηριστικάΚεφαλαιαγορά
* Περισσότερη από 93% αποδοτικότητα συστήματος σε 15 A
* Μέγιστο ονομαστικό συνεχές ρεύμα 30 A, κορυφή 65 A
* Λειτουργία υψηλής συχνότητας (έως 2 MHz)
* Υψηλή πυκνότητα - SON 3,5 mm x 4,5 mm
* Πακέτο υπερ-χαμηλής επαγωγικότητας
* Οπτικοποιημένο σύστημα PCB
* Λειτουργία ρεύματος υπερ-χαμηλής ηρεμίας (ULQ)
* Σύνθημα PWM 3.3 V και 5 V συμβατό
* Τρόπος προσομοίωσης διόδου με FCCM
* Εισερχόμενες τάσεις έως 24 V
* Εισαγωγή PWM τριών κρατών
* Ενσωματωμένη διόδη Bootstrap
* Προστασία από βολές
* Συμμόρφωση με το RoHS - Πλαστική τερματικού συστήματος χωρίς μόλυβδο
* Χωρίς αλογένια
ΕφαρμογέςΚεφαλαιαγορά
* Μετατροπείς συνεχούς ρεύματος (DC/DC) για υπερυπολογιστές/ειδολογιστές
* Πολυφάσιες λύσεις Vcore και DDR
* Συγχρονισμένη μάζα σημείου φόρτωσης σε δίκτυα τηλεπικοινωνιών και υπολογιστικών συστημάτων
