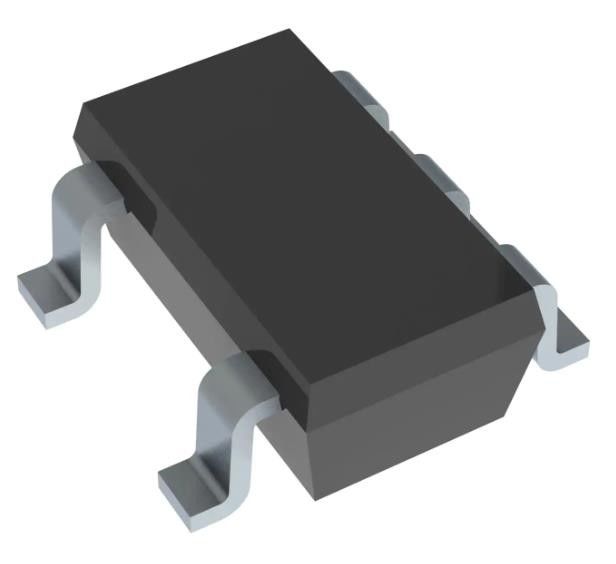

SN74AHC1G09DBVR και πύλη IC 1 κανάλι ανοικτή αποστράγγιση SOT-23-5 2V ~ 5,5V
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN74AHC1G09DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 1 | Αριθμός εισροών: | 2 |
|---|---|---|---|
| Χαρακτηριστικά: | Ανοιχτή αποχέτευση | Πρόσθετη τάση: | 2V ~ 5,5V |
| ρεύμα - ακινητοποιημένο (μέγιστο): | 1 µA | Επίπεδο λογικής εισαγωγής - χαμηλό: | 0.5V ~ 1.65V |
| Επίπεδο λογικής εισαγωγής - υψηλό: | 1.5V ~ 3.85V | Max Propagation Delay @ V, Max CL: | 7.5ns @ 5V, 50pF |
Περιγραφή προϊόντων
SN74AHC1G09DBVR και πύλη IC 1 κανάλι ανοικτή αποστράγγιση SOT-23-5 2V ~ 5,5V
Προδιαγραφές Σημείωση:
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74AHC |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος λογικής | Πύλη AND |
| Αριθμός κυκλωμάτων | 1 |
| Αριθμός εισροών | 2 |
| Χαρακτηριστικά | Ανοιχτή αποχέτευση |
| Πρόσθετη τάση | 2V ~ 5,5V |
| Τρέχων - Ακίνητος (μέγιστος) | 1 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | - 8mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.5V ~ 1.65V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.5V ~ 3.85V |
| Μέγιστη καθυστέρηση διάδοσης @ V, μέγιστη CL | 7.5ns @ 5V, 50pF |
| Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-5 |
| Πακέτο / Κουτί | SC-74A, SOT-753 |
| Αριθμός βασικού προϊόντος | 74AHC1G09 |
Χαρακτηριστικά του SN74AHC1G09DBVR
• Περιοχή λειτουργίας από 2 V έως 5,5 V
• Μέγιστο tpd 6 ns σε 5 V
• ±8 mA Εξέλιξη κινητήρα σε 5 V
• Η δράση Schmitt-Trigger σε όλες τις εισροές καθιστά το κύκλωμα ανεκτικό για βραδύτερο χρόνο άνοδος και πτώσης εισροής
• Δυναμικότητα κλειδώματος άνω των 250 mA ανά JESD 17
• Η προστασία από την ΕΕΔ υπερβαίνει το JESD 22:
Διάταξη του Δικαστηρίου για το Δίκαιο της Ανθρωπότητας
Δοκιμαστικό όργανο 1000 V (C101)
Εφαρμογές του SN74AHC1G09DBVR
• Σκανέρ γραμμικού κώδικα
• Λύσεις καλωδίων
• Ηλεκτρονικά βιβλία
• Ενσωματωμένοι υπολογιστές
• Μεταδότης πεδίου: αισθητήρες θερμοκρασίας ή πίεσης
• Βιομετρικά στοιχεία δακτυλικών αποτυπωμάτων
• Ηλιακό σύστημα: Θέρμανση, εξαερισμός και κλιματισμός
• Διαδικτυακή αποθήκευση (NAS)
• Μητρική πλακέτα διακομιστή και μονάδα τροφοδοσίας
• Ραδιοφωνικά συστήματα που καθορίζονται από λογισμικό (SDR)
• Τηλεόραση: Υψηλής ευκρίνειας (HDTV), LCD και ψηφιακή
• Συστήματα επικοινωνίας με βίντεο
• Ασύρματες κάρτες πρόσβασης δεδομένων, ακουστικά, πληκτρολόγια, ποντίκια και κάρτες LAN
