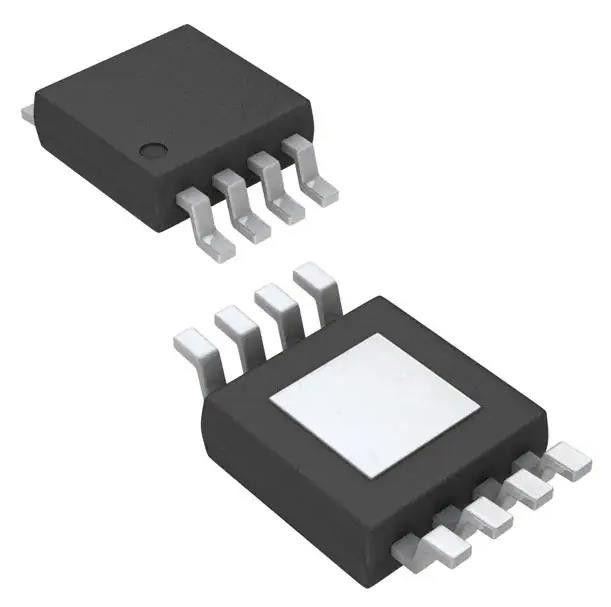

LM5085QMYE/NOPB Ρυθμιστής θετικής εξόδου Step-Down DC ελεγκτής IC 8-HVSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5085QMYE/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Η τάση - τροφοδοσία (Vcc/Vdd): | 4.5V ~ 75V | Συχνότητα - Μετατροπή: | Μέχρι 1MHz |
| Κύκλος καθήκοντος (Max): | 100% | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TJ) |
Περιγραφή προϊόντων
LM5085QMYE/NOPB Ρυθμιστής θετικής εξόδου Step-Down DC ελεγκτής IC 8-HVSSOP
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Αριθμός εκροών | 1 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 4.5V ~ 75V |
| Συχνότητα - Μετατροπή | Μέχρι 1MHz |
| Δραστηριώδης κύκλος (μέγιστος) | 100% |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Συγχρονισμός ρολογιού | - Όχι, όχι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Τρέχων οριακό όριο, ενεργοποίηση, επί του χρόνου έλεγχο |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-PowerTSSOP, 8-MSOP (0,118", 3,00mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-HVSSOP |
| Αριθμός βασικού προϊόντος | Εγγύηση |
Χαρακτηριστικά του LM5085QMYE/NOPB
* Το LM5085-Q1 είναι ένα προϊόν αυτοκινητοβιομηχανικής κλάσης που έχει την πιστοποίηση AEC-Q100 βαθμού 1 (-40'C έως 125'C θερμοκρασία λειτουργίας).
* Ευρύ φάσμα τάσης εισόδου 4,5-75 V
* Ρυθμιζόμενο όριο ρεύματος χρησιμοποιώντας Rps ((oN) ή αντίσταση συναίσθησης ρεύματος
* Προγραμματισμένη συχνότητα μετάβασης σε 1MHz
* Δεν απαιτείται αντιστάθμιση βρόχου
* Υπερ-γρήγορη παροδική αντίδραση
* Σχεδόν σταθερή συχνότητα λειτουργίας με μεταβολές γραμμής και φορτίου
* Ρυθμιζόμενη τάση εξόδου από 1,25 V
* Ακριβότητα +2% Αναφορά ανατροφοδότησης
* Δυνατότητα λειτουργίας 100% κύκλου εργασίας
* Εσωτερικός χρονόμετρος μαλακής εκκίνησης
* Ενσωματωμένος ρυθμιστής υψηλής τάσης
* Θερμικό κλείσιμο
* Συσκευή:
- HVSSOP-8
- VSSOP-8
- WSON-8
Εφαρμογές του LM5085QMYE/NOPB
• Πληροφοριακή ψυχαγωγία στον τομέα των αυτοκινήτων
• Φορτιστές μπαταριών/υπερσυμπιεστών
• Οδηγούς LED
