TMS320F28377DZWTQ C28x Μηχανοκίνητο λειτουργικό μικροελεγκτή ασφαλείας IC 32 bit
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320F28377DZWTQ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Πρωτογενής επεξεργαστής: | C28x | Μέγεθος πυρήνα: | τριανταδυάμπιτος διπλός-πυρήνας |
|---|---|---|---|
| Ταχύτητα: | 200MHz | Συνδεσιμότητα: | CANBUS, EBI/EMI, Ι ² Γ, MCBSP, SCI, SPI, ΕΠΆΝΩ, UART/USART, USB |
| Αριθμός εισόδων/εξόδων: | 169 | Μέγεθος μνήμης προγράμματος: | 1MB (512K Χ 16) |
| Μέγεθος RAM: | 102K Χ 16 | Η τάση - τροφοδοσία (Vcc/Vdd): | 1.14V ~ 3.47V |
| Υψηλό φως: | τριανταδυάμπιτο ολοκληρωμένο κύκλωμα μικροελεγκτών,Συμπλέκτης μικροελέγχου λειτουργικής ασφάλειας αυτοκινήτων,TMS320F28377DZWTQ |
||
Περιγραφή προϊόντων
TMS320F28377DZWTQ C28x Μηχανοκίνητο λειτουργικό μικροελεγκτή ασφαλείας IC 32 bit
Προδιαγραφές TMS320F28377DZWTQ
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αεροπορική βιομηχανία, AEC-Q100, C2000TM C28x DelfinoTM, Λειτουργική ασφάλεια (FuSa) |
| Πακέτο | Τραπέζι |
| Πρωτογενής επεξεργαστής | C28x |
| Μέγεθος πυρήνα | Δύο πυρήνες 32-bit |
| Ταχύτητα | 200MHz |
| Συνδεσιμότητα | Εφαρμογή των προδιαγραφών που καθορίζονται στην παράγραφο 1 του παρόντος παραρτήματος |
| Περιφερειακά | DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 169 |
| Μέγεθος μνήμης προγράμματος | 1MB (512K x 16) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 102 χιλιάδες x 16 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.14V ~ 3.47V |
| Μετατροπείς δεδομένων | Α/Δ 24x12b, 12x16b· Δ/Α 3x12b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

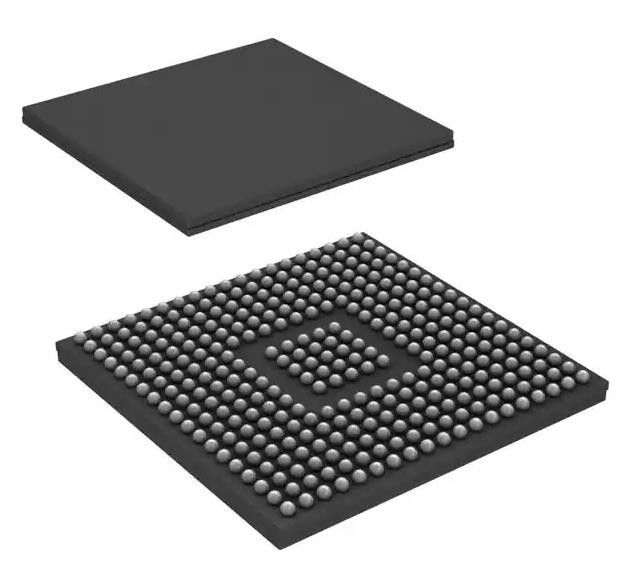

| Πακέτο / Κουτί | 337-LFBGA |
| Πακέτο συσκευής του προμηθευτή | 337-NFBGA (16x16) |
| Αριθμός βασικού προϊόντος | TMS320 |
ΧαρακτηριστικάTMS320F28377DZWTQ
• Αρχιτεκτονική διπλού πυρήνα
Δύο TMS320C28x 32bit CPU
️ 200 MHz
∆ IEEE 754 μονάδα κυμαινόμενης μονάδας (FPU) μονής ακρίβειας
Τριγωνομετρική Μαθηματική Μονάδα (TMU)
∆ ∆ Viterbi/Πολύπλοκη μονάδα μαθηματικών (VCU-II)
• Δύο προγραμματιζόμενοι επιταχυντές νόμου ελέγχου (CLA)
️ 200 MHz
Οδηγίες IEEE 754 με κυμαινόμενη στροφή με μοναδική ακρίβεια
Εκτελεί κώδικα ανεξάρτητα από την κύρια CPU
• Μνήμη στο τσιπ
512KB (256KW) ή 1MB (512KW) φλας (προστατευμένο από ECC)
172KB (86KW) ή 204KB (102KW) μνήμης RAM (προστατευόμενη από ECC ή προστατευόμενη από ισοτιμία)
Η ασφάλεια των διπλών ζωνών που υποστηρίζει την ανάπτυξη τρίτων
Ο αριθμός αναγνώρισης
• Ρυθμιστικό και σύστημα ελέγχου
Δύο εσωτερικοί ταλαντωτές 10MHz μηδενικής μορφής
∆ Κρυστάλλινος ταλαντωτής σε τσιπ
Διάταξη ∆ιακομιστή
Λείπει κυκλώματα ανίχνευσης ρολογιού
• 1,2-V πυρήνας, 3,3-V I/O σχεδιασμός
• Περιφερειακά συστήματα
Δύο διεπαφές εξωτερικής μνήμης (EMIF) με υποστήριξη ASRAM και SDRAM
Δύο διήμερα διαμεσολαβητές απευθείας πρόσβασης στη μνήμη (DMA) 6 καναλιών
- έως και 169 ατομικά προγραμματιζόμενες, πολλαπλές γενικής χρήσης πινές εισόδου/εξόδου (GPIO) με φίλτρο εισόδου
∆ Επεκτεινόμενος περιφερειακός ελεγκτής διακοπής (ePIE)
Υποστήριξη πολλαπλής λειτουργίας χαμηλής ισχύος (LPM) με εξωτερική αφύπνιση
• Περιφερειακά συστήματα επικοινωνιών
️ USB 2.0 (MAC + PHY)
Υποστήριξη διεπαφής Universal Parallel Port (uPP) 12-pin, συμβατή με 3.3 V
Δύο μονάδες Controller Area Network (CAN) (που μπορούν να ξεκινούν με πιν)
Τρεις θύρες SPI υψηλής ταχύτητας (μέχρι 50 MHz) (πίνακα εκκίνησης)
Δύο πολλαπλών καναλιών μαστιγμένες σειριακές θύρες (McBSP)
Τρεις διασύνδεσμοι σειριακής επικοινωνίας (SCI/UART)
Δύο διεπαφές I2C
Εφαρμογή του TMS320F28377DZWTQ
• Ράδα μεσαίου/μικρού βεληνεκούς
• Έλεγχος κινητήρα μετατροπέα έλξης
• Ελέγχος μεγάλων εμπορικών κινητήρων HVAC
• Αυτοματοποιημένο εξοπλισμό διαλογής
• Ελέγχος CNC
• Σταθμός φόρτισης εναλλασσόμενου ρεύματος
• Σταθμός φόρτισης συνεχούς ρεύματος
• Μοντέλο ισχύος σταθμού φόρτισης ηλεκτρικών οχημάτων
• Σύστημα μετατροπής ισχύος αποθήκευσης ενέργειας (PCS)
• Κεντρικός μετατροπέας
• Συστήματα βελτιστοποίησης της ηλιακής ενέργειας
• Μετατροπέας χορδών
• Αντιστροφέας και χειρισμός κινητήρα
• Ενσωματωμένο (OBC) και ασύρματο φορτιστή
• Ελεγκτής γραμμικού τμήματος κινητήρα
• Μονάδα ελέγχου με παροχή τροχιάς
• Δυνατότητα κίνησης BLDC με εισροή εναλλασσόμενου ρεύματος
• Δυνατότητα κίνησης BLDC με εισροή συνεχούς ρεύματος
• Βιομηχανική εναλλασσόμενη συνεχής
• Τρι φάση UPS
