ISO7240CFDW Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 25Mbps 25kV/μs CMTI
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ISO7240CFDW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 4 | Εισαγωγές - δευτερεύον 1/Side 2: | 4/0 |
|---|---|---|---|
| Τύπος καναλιού: | Μονόκατο | Τάση - απομόνωση: | 2500Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 25kV/µs | Ποσοστό δεδομένων: | 25Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 42ns, 42ns | Διαστρέβλωση πλάτους σφυγμού (Max): | 2.5ns |
| Υψηλό φως: | 4 κανάλια Ψηφιακός απομονωτής γενικού σκοπού,25Mbps γενικού σκοπού ψηφιακός απομονωτής IC,ISO7240CFDW Ψηφιακό IC απομονωτή |
||
Περιγραφή προϊόντων
ISO7240CFDW Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 25Mbps 25kV/μs CMTI
Προδιαγραφές ISO7240CFDW
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Ψηφιακοί απομονωτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Τύπος |
| Τεχνολογία | Συγκέντρωση χωρητικότητας |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη Δύναμη | - Όχι, όχι. |
| Αριθμός καναλιών | 4 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | 4/0 |
| Τύπος καναλιού | Μονόκατο |
| Τετάρτη | 2500Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 25kV/μs |
| Ποσοστό δεδομένων | 25Mbps |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 42s, 42s |
| Διαστρέβλωση πλάτους παλμού (μέγιστο) | 2.5ns |
| Χρόνος άνοδος / πτώσης (τύπος) | 2s, 2s |
| Πρόσθετη τάση | 3.15V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

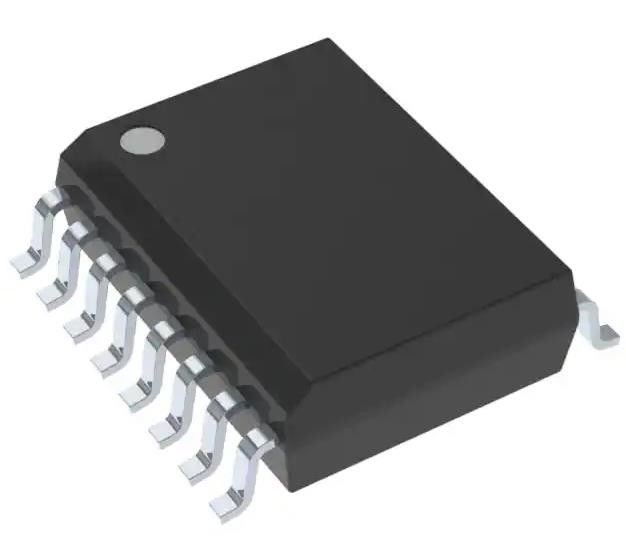

| Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SOIC |
| Αριθμός βασικού προϊόντος | ISO7240 |
ΧαρακτηριστικάISO7240CFDW
• Επιλογές ταχύτητας σηματοδότησης 25 και 150 Mbps
∆ιεθνής Διοικητική Αρχή
∆ιεθνής Διοίκηση (Διοίκηση)
∆ιεθνές περιεχόμενο Jitter; 1 ns Typ με 150 Mbps
• Επιλέξιμη προεπιλεγμένη έξοδος (ISO7240CF)
• > 25 έτη ζωής σε ονομαστική τάση λειτουργίας (βλέπε Ζωή υψηλής τάσης της οικογένειας ISO72x ψηφιακών απομονωτών και προβολής ζωής του στερεοποιητή απομόνωσης)
• Προστασία ESD 4 kV
• Λειτουργεί με τροφοδοσίες 3,3 V ή 5 V
• Υψηλή ηλεκτρομαγνητική ανοσία (βλέπε ISO72x Ανοσία μαγνητικού πεδίου ψηφιακού απομονωτή)
• Περιοχή θερμοκρασίας λειτουργίας από 40°C έως +125°C
• Πιστοποιητικά σχετικά με την ασφάλεια:
∆ΙΚΟΡΙΣΜΟΣ ΕΠΙΤΡΟΠΟΙΚΗΣ ΕΠΙΤΡΟΠΟΙΟΠΟΙΗΣΗΣ
∙ 2,5 kVRMS Μόνωση για 1 λεπτό ανά UL 1577
∆ημοσίευση CSA για την αποδοχή στοιχείων #5A και πρότυπο IEC 60950-1 για τον τελικό εξοπλισμό
