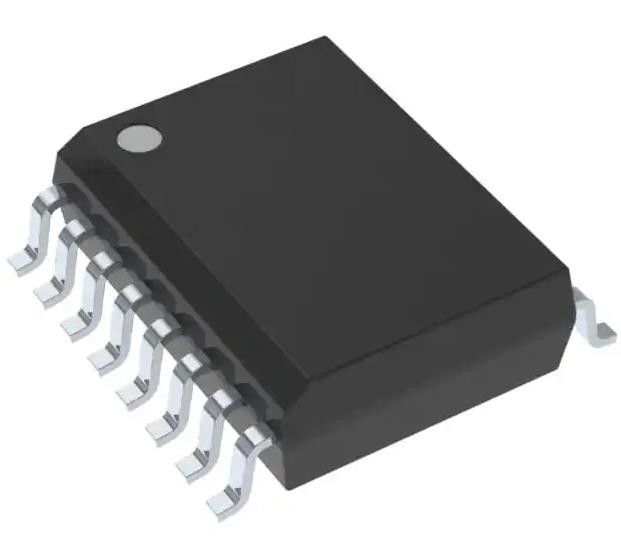

ISO7340CQDWRQ1 Ψηφιακός απομονωτής γενικού σκοπού 3000Vrms 4 κανάλι 25Mbps 25kV/μs
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ISO7340CQDWRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 4 | Εισαγωγές - δευτερεύον 1/Side 2: | 4/0 |
|---|---|---|---|
| Τύπος καναλιού: | Μονόκατο | Τάση - απομόνωση: | 3000Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 25kV/µs | Ποσοστό δεδομένων: | 25Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 58ns, 58ns | Διαστρέβλωση πλάτους σφυγμού (Max): | 4NS |
| Υψηλό φως: | 4 κανάλια Ψηφιακός απομονωτής γενικού σκοπού,ISO7340CQDWRQ1,Ψηφιακός απομονωτής γενικού σκοπού 3000Vrms |
||
Περιγραφή προϊόντων
ISO7340CQDWRQ1 Ψηφιακός απομονωτής γενικού σκοπού 3000Vrms 4 κανάλι 25Mbps 25kV/μs
Προδιαγραφές ISO 7340CQDWRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Ψηφιακοί απομονωτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τεχνολογία | Συγκέντρωση χωρητικότητας |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη Δύναμη | - Όχι, όχι. |
| Αριθμός καναλιών | 4 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | 4/0 |
| Τύπος καναλιού | Μονόκατο |
| Τετάρτη | 3000Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 25kV/μs |
| Ποσοστό δεδομένων | 25Mbps |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 58n, 58n |
| Διαστρέβλωση πλάτους παλμού (μέγιστο) | 4n |
| Χρόνος άνοδος / πτώσης (τύπος) | 2.1ns, 1.7ns |
| Πρόσθετη τάση | 3V ~ 5,5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SOIC |
| Αριθμός βασικού προϊόντος | ISO 7340 |
ΧαρακτηριστικάISO 7340CQDWRQ1
• Επαρκές για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
• AEC-Q100 Πιστοποιημένος με τα ακόλουθα αποτελέσματα:
Διάστημα θερμοκρασίας λειτουργίας περιβάλλοντος: από 40°C έως 125°C
️ Τεχνική ταξινόμηση HBM επιπέδου 3Α
∆ΙΚΟΡΙΣΜΟΣ ΤΟΥ ΚΑΤΑΛΙΣΜΟΥ ΤΟΥ ΚΑΤΑΛΙΣΜΟΥ
• Ταχύτητα σηματοδότησης: 25 Mbps
• Ενσωματωμένο φίλτρο θορύβου στις εισόδους
• Προεπιλεγμένες επιλογές υψηλής και χαμηλής παραγωγής
• Χαμηλή κατανάλωση ρεύματος, τυπική ICC ανά κανάλι σε 1 Mbps:
∆ ISO7340-Q1: 0,9 mA (5-V τροφοδοσίες),0.7 mA (3.3-V τροφοδοσίες)
ISO7341-Q1: 1,2 mA (5-V τροφοδοσίες),0.9 mA (3.3-V τροφοδοσίες)
ISO7342-Q1: 1,3 mA (5-V τροφοδοσίες),0.9 mA (3.3-V τροφοδοσίες)
• Χαμηλή καθυστέρηση διάδοσης: 31 ns Τυπική (5-V τροφοδοσίες)
• Μετάφραση επιπέδου 3,3-V και 5-V
• 70-KV/μs Τροχιακή ανοσία, τυπική (5-V τροφοδοσίες)
• Αξιοποιημένη ηλεκτρομαγνητική συμβατότητα (EMC)
∆ ESD σε επίπεδο συστήματος, EFT και ανθεκτικότητα σε υπερβολικές τάσεις
∆ Χαμηλές εκπομπές
• Λειτουργεί από τροφοδοσίες 3,3 και 5 V
• Πακέτο SOIC-16 ευρείας διάστασης
• Πιστοποιητικά σχετικά με την ασφάλεια:
¥ 4242-VPK Βασική μόνωση σύμφωνα με το DIN V VDE V0884-10 και το DIN EN 61010-1
️ 3-KVRMS Απομόνωση για 1 λεπτό ανά UL 1577
∆ Ενημέρωση CSA για την αποδοχή στοιχείων 5Α, πρότυπα τελικού εξοπλισμού IEC60950-1 και IEC 61010-1
️ GB4943.1-2011 Πιστοποιημένο από την CQC
Εφαρμογή του προτύπου ISO7340CQDWRQ1
• Αντικατάσταση οπτικοσύνδεσμου σε:
∆ Βιομηχανικό λεωφορείο
∆ Profibus
Μοντμπους
∆ιαδικτυακά λεωφορεία δεδομένων
∆ Διασύνδεση ελέγχου με ελεγκτή
Ο έλεγχος των κινητήρων
∆ Εφοδιασμοί ηλεκτρικής ενέργειας
∆ Πακέτα μπαταριών
