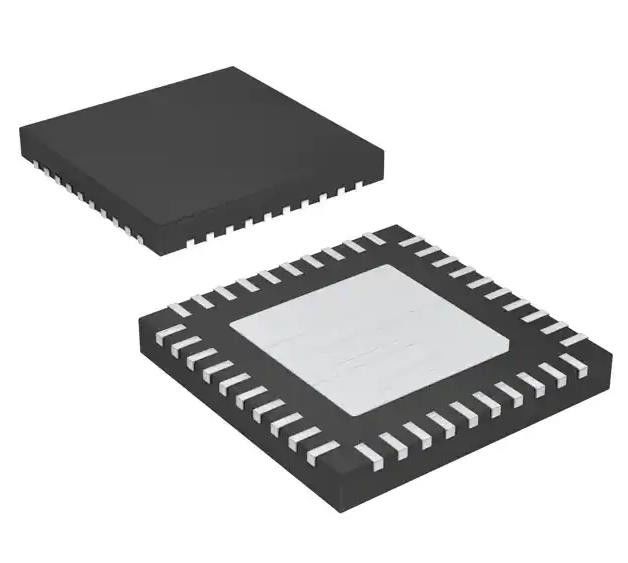

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Μικροελεγκτής IC 16-Bit 25MHz FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MSP430F5172IRSBR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πυρήνα: | 16-bit | Ταχύτητα: | 25MHz |
|---|---|---|---|
| Συνδεσιμότητα: | Ι ² Γ, IrDA, SCI, SPI, UART/USART | Περιφερειακά: | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων: | 31 | Μέγεθος μνήμης προγράμματος: | 32KB (32K x 8) |
| Μέγεθος RAM: | 2K x 8 | ||
| Υψηλό φως: | 16-bit μικροελεγκτής IC,MSP430F5172IRSBR Μικροελεγκτής IC,MSP430F5172IRSBR |
||
Περιγραφή προϊόντων
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Μικροελεγκτής IC 16-Bit 25MHz FLASH
Προδιαγραφές MSP430F5172IRSBR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | MSP430F5xx |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Digi-Reel® | |
| Πρωτογενής επεξεργαστής | MSP430 CPUXV2 |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 25MHz |
| Συνδεσιμότητα | Δοκιμαστικό υλικό |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 31 |
| Μέγεθος μνήμης προγράμματος | 32KB (32K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 2K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 11x10b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 40-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 40-WQFN (5x5) |
| Αριθμός βασικού προϊόντος | MSP430F5172 |
ΧαρακτηριστικάMSP430F5172IRSBR
• Περιοχή χαμηλής τάσης τροφοδοσίας: 3,6 V έως 1,8 V
• Πολύ χαμηλή κατανάλωση ενέργειας
Διάταξη λειτουργίας:
Διάταξη αναμονής (LPM3 WDT Mode, 3 V): 1,1 μA
Διάταξη "Αποκλεισμός" (LPM4 RAM Retention, 3 V): 0,9 μA
Διάταξη "Αποκλεισμός" (LPM4).5, 3 V): 0,25 μA
• Ξύπνα από την κατάσταση αναμονής σε λιγότερο από 5 μs
• Αρχιτεκτονική RISC 16 bit, εκτεταμένη μνήμη, χρόνος κύκλου εντολών 40 ns
• Ευέλικτο σύστημα διαχείρισης ενέργειας
Πλήρως ολοκληρωμένο LDO με προγραμματισμένη ρυθμιζόμενη τάση τροφοδοσίας πυρήνα
Εποπτεία, παρακολούθηση και διακοπή της τάσης τροφοδοσίας
• Ενιαίο σύστημα ρολογιού
∆ύκλωμα ελέγχου FLL για σταθεροποίηση συχνότητας
️ Πηγή εσωτερικού ρολογιού χαμηλής ισχύος χαμηλής συχνότητας (VLO)
∆ημοσίευση από την Επιτροπή
Κρυστάλλοι 32 kHz (XT1)
Κρυστάλλοι υψηλής συχνότητας έως 25 MHz (XT1)
• Ο πολλαπλασιαστής υλικού υποστηρίζει λειτουργίες 32-bit
• Τριενάδικος DMA
• Μέχρι δώδεκα ψηφιακές I/O με αντοχή 5V με ισχύ κίνησης έως 20mA
• 16-Bit Timer TD0 Με Τρία Μητρώα Capture/Compare και Υποστήριξη Διατάξεων Υψηλής Ανάλυσης (1) Πλήρης λειτουργικότητα στις επιλογές πακέτου QFN 40 πιν.βλ. περιγραφές σήματος.
• 16-bit χρονοδιακόπτης TD1 με τρία μητρώα λήψης/συγκρίσεως και υποστήριξη της λειτουργίας υψηλής ανάλυσης
• 16 bit χρονοδιακόπτης TA0 με τρία μητρώα λήψης/συγκρίσεως
• Παγκόσμιες διεπαφές σειριακής επικοινωνίας (USCIs) (1)
Η USCI_A0 υποστηρίζει:
Η βελτιωμένη UART υποστηρίζει την αυτόματη ανίχνευση BaudRate
Ο κωδικοποιητής και ο αποκωδικοποιητής IrDA
∆ Σύγχρονη SPI
Η USCI_B0 υποστηρίζει:
️ I2C
∆ Σύγχρονη SPI
• Ανταλλάκτης αναλογικού σε ψηφιακό (ADC) 10 bit 200 kps
Εσωτερική αναφορά
∆αχτυλισμός και κράτηση
Εφαρμογή της λειτουργίας αυτόματης σάρωσης
- έως 8 εξωτερικά κανάλια και 2 εσωτερικά κανάλια, συμπεριλαμβανομένου του αισθητήρα θερμοκρασίας (1)
• Συγκριτής μέχρι 16 καναλιών στο τσιπ, συμπεριλαμβανομένης της λειτουργίας εξαιρετικά χαμηλής κατανάλωσης ρεύματος (Ultra-Low-Power Mode)
• Σειριακό προγραμματισμό επί του σκάφους, χωρίς ανάγκη εξωτερικής τάσης προγραμματισμού
• Σύγκριση συσκευών συνοψίζει τα διαθέσιμα μέλη της οικογένειας
• Διατίθεται σε πακέτα 40 πιν QFN (RSB), 38 πιν TSSOP (DA) και 40 πιν BGA (YFF).
ΕισαγωγήMSP430F5172IRSBR
• Αναλογικά και ψηφιακά συστήματα αισθητήρων
• Φωτισμός LED
• Ψηφιακές πηγές ρεύματος
• Ελέγχου κινητήρα
• Απομακρυσμένα χειριστικά
• Θερμοστάτες
