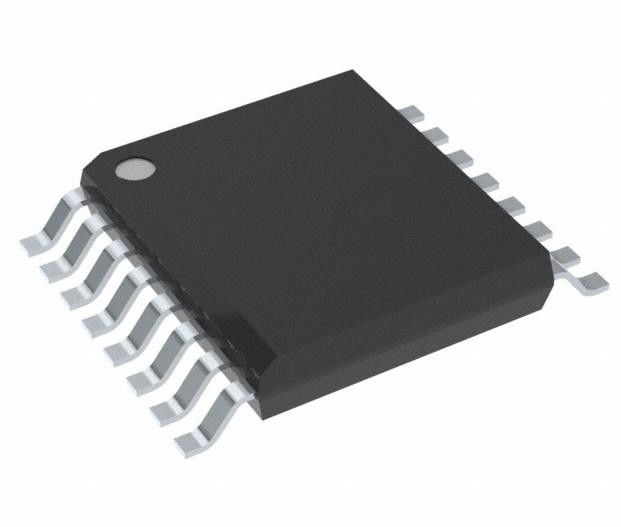

ISO7741FQDBQRQ1 Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 100Mbps 85kV/μs
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ISO7741FQDBQRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 4 | Εισαγωγές - δευτερεύον 1/Side 2: | 3/1 |
|---|---|---|---|
| Τύπος καναλιού: | Μονόκατο | Τάση - απομόνωση: | 2500Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 85 kV/μs | Ποσοστό δεδομένων: | 100Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 16ns, 16ns | Διαστρέβλωση πλάτους σφυγμού (Max): | 4.9ns |
| Υψηλό φως: | Ψηφιακός απομονωτής 100Mbps,4 Διάδρομος Σκοπός Ψηφιακός Απομονωτής,2500Vrms ψηφιακός απομονωτής σκοπού |
||
Περιγραφή προϊόντων
ISO7741FQDBQRQ1 Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 100Mbps 85kV/μs
Προδιαγραφές ISO 7741FQDBQRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Ψηφιακοί απομονωτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τεχνολογία | Συγκέντρωση χωρητικότητας |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη Δύναμη | - Όχι, όχι. |
| Αριθμός καναλιών | 4 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | Ασφάλεια, 1/10 |
| Τύπος καναλιού | Μονόκατο |
| Τετάρτη | 2500Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 85 kV/μs |
| Ποσοστό δεδομένων | 100Mbps |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 16n, 16n |
| Διαστρέβλωση πλάτους παλμού (μέγιστο) | 4.9ns |
| Χρόνος άνοδος / πτώσης (τύπος) | 2.4ns, 2.4ns |
| Πρόσθετη τάση | 2.25V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SSOP (0,154", 3,90mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SSOP |
| Αριθμός βασικού προϊόντος | ISO 7741 |
ΧαρακτηριστικάISO 7741FQDBQRQ1
• Ειδικευμένο για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
• Πιστοποιημένος AEC-Q100 με τα ακόλουθα αποτελέσματα:
Θερμοκρασία συσκευής βαθμός 1: θερμοκρασία λειτουργίας περιβάλλοντος 40 έως 125 °C
• Λειτουργικό και ασφαλές
∆ιαθέσιμη τεκμηρίωση για την υποβοήθηση του σχεδιασμού λειτουργικών συστημάτων ασφάλειας: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• Ταχύτητα δεδομένων 100 Mbps
• Σκληρό απομονωτικό φράγμα:
Η προγραμματισμένη διάρκεια ζωής > 100 έτη σε τάση λειτουργίας 1500 VRMS
έως 5700 VRMS βαθμολογία απομόνωσης
Δυνατότητα υπερτάσεων έως 12,8 kV
∆ ± 100 kV/μs τυπική CMTI
• Ευρύ φάσμα παροχής: 2,25 V έως 5,5 V
• Μετατροπή επιπέδου 2,25-V σε 5,5-V
• Προεπιλεγμένες επιλογές υψηλής (ISO774x) και χαμηλής (ISO774xF) εξόδου
• Χαμηλή κατανάλωση ενέργειας, συνήθως 1,5 mA ανά κανάλι σε 1 Mbps
• Χαμηλή καθυστέρηση διάδοσης: 10,7 ns τυπικά (5-V προμήθειες)
• Αξιοπρεπή ηλεκτρομαγνητική συμβατότητα (EMC)
∆ ESD, EFT και ανθεκτικότητα σε υπερτάσεις σε επίπεδο συστήματος
Προστασία από εκκένωση με επαφή IEC 61000-4-2 ±8 kV μέσω φραγμού απομόνωσης
∆ Χαμηλές εκπομπές
• Επιλογές πακέτων SOIC (DWW-16) και QSOP (DBQ-16)
• Πιστοποιήσεις ασφάλειας:
∆ DIN VDE V 0884-11:2017-01
ΠΡΟΓΡΑΜΑ ΓΝΩΣΗΣ ΕΠΙΤΡΟΠΟΥ UL 1577
Πιστοποιητικά CSA, CQC και TUV
ΕισαγωγήISO 7741FQDBQRQ1
• Υβριδικό, ηλεκτρικό και σύστημα κίνησης (EV/HEV)
∆ Σύστημα διαχείρισης μπαταριών (BMS)
∆ μετατροπέας έλξης
∆ιαμορφωτής συνεχούς ρεύματος / συνεχούς ρεύματος
Επικεφαλής
