TPD6F002QDSVRQ1 RC (Pi) EMI φίλτρο 2ης τάξης χαμηλής διέλευσης 6 κανάλιο C = 17pF
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPD6F002QDSVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 6 | Κέντρο / Συχνότητα αποκοπής: | 100 MHz (περιορισμός) |
|---|---|---|---|
| Αξία μείωσης: | -30dB @ 800MHz | Αντίσταση - κανάλι (ωμ): | 100 |
| Αξίες: | R = 100 Ωμ, C = 17pF | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C |
| Εφαρμογές: | Αυτοκινητοβιομηχανία | Τάξη φιλτραρίσματος: | Δεύτερος |
| Υψηλό φως: | 17pF pi EMI φίλτρο,6 κανάλια pi EMI φίλτρο,TPD6F002QDSVRQ1 |
||
Περιγραφή προϊόντων
TPD6F002QDSVRQ1 RC (Pi) EMI φίλτρο 2ης τάξης χαμηλής διέλευσης 6 κανάλιο C = 17pF
Προδιαγραφές TPD6F002QDSVRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Φίλτρα |
| Φίλτρα EMI/RFI (Δίκτυα LC, RC) | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100, TPD |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Χαμηλό πέρασμα |
| Τάξη φιλτραρίσματος | Δεύτερος |
| Τεχνολογία | RC (Pi) |
| Αριθμός καναλιών | 6 |
| Κέντρο / συχνότητα διακοπής | 100 MHz (περιορισμός) |
| Αξία εξασθένισης | -30dB @ 800MHz |
| Αντίσταση - Διάδρομος (Ωμ) | 100 |
| Αξίες | R = 100 Ωμ, C = 17pF |
| Προστασία ESD | - Ναι, ναι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Τεχνική διάταξη | - |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

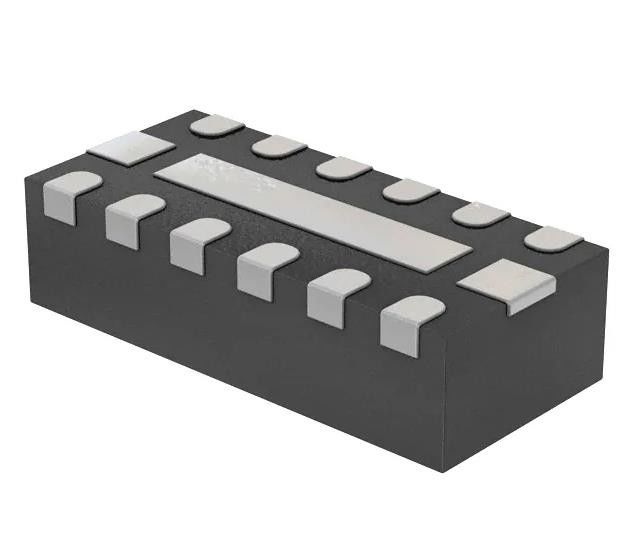

| Πακέτο / Κουτί | 12-WFDFN εκτεθειμένη θήκη |
| Μέγεθος / διάσταση | 0.118" L x 0,053" W (3,00mm x 1,35mm) |
| Υψόμετρο | 0.032" (0.81mm) |
| Αριθμός βασικού προϊόντος | ΤPD6F002 |
ΧαρακτηριστικάTPD6F002QDSVRQ1
* Αεροπορικές μεταφορές
* Έξι κανάλια EMI φιλτράρισμα για τις θύρες δεδομένων
- -47 dB Αδυνάμωση διασυνοριακής ομιλίας στα 100 MHz
- -30 dB απώλεια εισαγωγής σε 800 MHz
- -3 dB εύρος ζώνης 100 MHz
* Διαμόρφωση φίλτρου τύπου Pi (C-R-C) ((R = 100 2, CTOTAL = 34 pF)
* Η ισχυρή προστασία ESD υπερβαίνει την IEC 61000-4-2 (επίπεδο 4)
- +20-kV IEC 61000-4-2 Αποδέσμευση επαφής
- +30-kV IEC 61000-4-2 Αεροδιαστολή
* ρεύμα χαμηλής διαρροής 20 nA (μέγιστο)
* Συσκευή SON εξοικονόμησης χώρου (3 mm x 1,35 mm)
ΕισαγωγήTPD6F002QDSVRQ1
• Διασύνδεση οθόνης LCD
• GPIO
• Διασύνδεση μνήμης
• Γραμμές δεδομένων σε εύκαμπτα καλώδια
• FPD-Link
