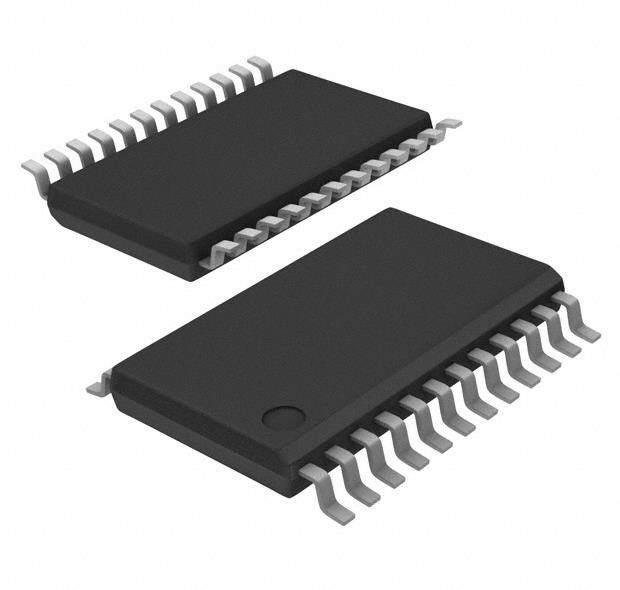

UCC28950QPWRQ1 Ρυθμιστής πλήρους γέφυρας Ρυθμιστής θετικής εξόδου IC 24-TSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | UCC28950QPWRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 6 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Η τάση - τροφοδοσία (Vcc/Vdd): | 8V ~ 17V | Συχνότητα - Μετατροπή: | 50kHz ~ 1MHz |
| Κύκλος καθήκοντος (Max): | 95% | Σύγχρονος διορθωτής: | - Ναι, ναι. |
| Χαρακτηριστικά ελέγχου: | Ο νεκρός χρονικός έλεγχος, επιτρέπει, έλεγχος συχνότητας, μαλακή έναρξη | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TJ) |
| Υψηλό φως: | UCC28950QPWRQ1 Ρυθμιστής πλήρους γέφυρας,Ρυθμιστής πλήρους γέφυρας 24-TSSOP,UCC28950QPWRQ1 |
||
Περιγραφή προϊόντων
UCC28950QPWRQ1 Ρυθμιστής πλήρους γέφυρας Ρυθμιστής θετικής εξόδου IC 24-TSSOP
Προδιαγραφές UCC28950QPWRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Προς τα πάνω/Προς τα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Πλήρης γέφυρα |
| Αριθμός εκροών | 6 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 8V ~ 17V |
| Συχνότητα - Μετατροπή | 50kHz ~ 1MHz |
| Δραστηριώδης κύκλος (μέγιστος) | 95% |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Συγχρονισμός ρολογιού | - Ναι, ναι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Ελέγχος χρόνου, ενεργοποίηση, έλεγχο συχνότητας, μαλακή εκκίνηση. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 24-TSSOP |
| Αριθμός βασικού προϊόντος | Δελτίο ΕΕ C 28950 |
ΧαρακτηριστικάUCC28950QPWRQ1
* Επαρκής για εφαρμογές στον κλάδο της αυτοκινητοβιομηχανίας
* Απασχολούνται με την AEC-Q100 με τα ακόλουθα αποτελέσματα:
- Θέρμανση συσκευής βαθμός 1: -40C έως 125°C Περιοχή θερμοκρασίας λειτουργίας περιβάλλοντος
- Η συσκευή HBM ESD βαθμός ταξινόμησης H2
- Συσκευή CDM ESD Επίπεδο ταξινόμησης C3B
* Βελτιωμένη ευρείας εμβέλειας αντηχητική ικανότητα μηδενικής τάσης (ZVS)
* Άμεσο έλεγχο του συγχρονισμένου διορθωτή (SR)
* Διαχείριση της αποτελεσματικότητας ελαφρού φορτίου συμπεριλαμβανομένης
- Λειτουργία λειτουργίας έκρηξης.
- Διακόπτης λειτουργίας αγωγού (DCM), Δυναμικός SR Εναρμόνιση/Αποσβέσεις με προγραμματισμό κατώτατου ορίου
- Προγραμματισμένη προσαρμοστική καθυστέρηση
* Έλεγχος κατάστασης μέσου ή κορυφαίου ρεύματος με προγραμματισμένη αντιστάθμιση κλίσης και έλεγχο κατάστασης τάσης
* Λειτουργία κλειστού βρόχου ήπιας εκκίνησης και ενεργοποίησης
* Προγραμματιζόμενη συχνότητα εναλλαγής έως 1MHz με αμφίδρομο συγχρονισμό
* (+ 3%) Προστασία του ορίου ρεύματος κύκλο με κύκλο
ΕισαγωγήUCC28950QPWRQ1
* Μετατροπείς πλήρους γέφυρας με μετατόπιση φάσης
* Βιομηχανικά συστήματα ενέργειας
* Αρχιτεκτονικές υψηλής πυκνότητας ισχύος
* Ηλιακοί μετατροπείς και ηλεκτρικά οχήματα
