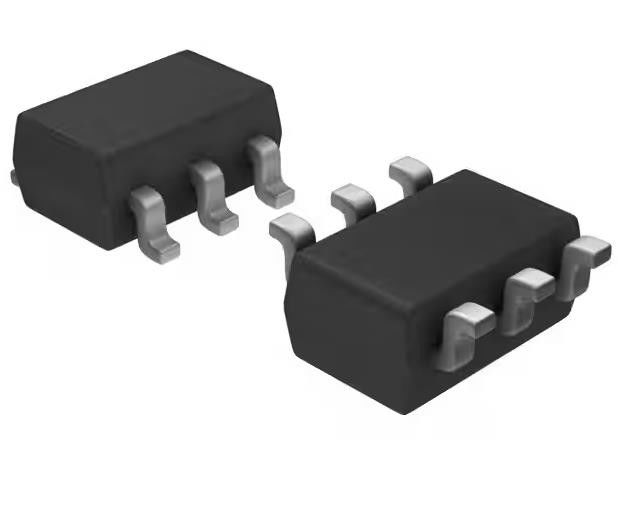

TPS22917DBVT Διακόπτης ισχύος/οδηγός 1:1 P-Κανάλι 2A SOT-23-6 -40°C ~ 125°C
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS22917DBVT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | P-Channel |
| Δυναμικό - φορτίο: | 0V ~ 5.5V | Η τάση - τροφοδοσία (Vcc/Vdd): | 1V ~ 5,5V |
| Τρέχων - παραγωγή (Max): | 2Α | RDS επάνω (τύπος): | 80 mOhm |
| Υψηλό φως: | Δικτυακό τόπο για την παροχή ηλεκτρικής ενέργειας,TPS22917DBVT Διακόπτης ισχύος/οδηγός,SOT-23-6 TPS22917DBVT Διακόπτης ισχύος/οδηγός |
||
Περιγραφή προϊόντων
TPS22917DBVT Διακόπτης ισχύος/οδηγός 1:1 P-Κανάλι 2A SOT-23-6 -40°C ~ 125°C
Προδιαγραφές TPS22917DBVT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Digi-Reel® | |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | Διάδρομος P |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 0V ~ 5,5V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1V ~ 5,5V |
| Τρέχων - Εξόδου (μέγιστος) | 2Α |
| Ενεργοποίηση (τύπος) | 80mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Αποδέσμευση φορτίου, ρυθμός στροφής ελεγχόμενος |
| Προστασία από σφάλματα | Αντίστροφο ρεύμα |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-6 |
| Πακέτο / Κουτί | SOT-23-6 |
| Αριθμός βασικού προϊόντος | TPS22917 |
ΧαρακτηριστικάTPS22917DBVT
• Πεδίο τάσης λειτουργίας εισόδου (VIN): 1 V έως 5,5 V
• Μέγιστο συνεχές ρεύμα (IMAX): 2 A
• Αντίσταση ενεργοποίησης (RON):
5 VIN = 80 mΩ (τυπικό)
Διάκριση μεταξύ των τιμών και των τιμών που καθορίζονται στο παράρτημα II
1 VIN = 220 mΩ (τυπικό)
• Υπερ-χαμηλή κατανάλωση ενέργειας:
Η κατάσταση ενεργοποίησης (IQ): 0,5 μA (τυπική)
Η κατάσταση έκλεισης (ISD): 10 nA (τυπική)
• Τραβήξτε την καρφίτσα με έξυπνη ενεργοποίηση (RPD):
∆ΕΝ ≥ HIV (ΙΟΝ): 10 nA (μέγιστο)
Διάταξη 1
• Ρυθμίσιμα όρια ενεργοποίησης του ρεύματος εισόδου (τόνοι):
∆ 5-V TON = 100 μs σε 72 mV/μs (CT = ανοικτό)
∆ 5-V TON = 4000 μs σε 2,3 mV/μs (CT = 1000 pF)
• Ρυθμιζόμενος χρόνος εκφόρτωσης και πτώσης:
∆ιαθετική αντίσταση QOD ≥ 150 Ω (εσωτερική)
• Πάντοτε ενεργοποιημένη αληθινή αντιστροφή ρεύματος (RCB):
∆ήμινο ρεύμα ενεργοποίησης (IRCB): ∆ήμινο ρεύμα ενεργοποίησης (IRCB) ∆ήμινο ρεύμα ενεργοποίησης (IRCB)
Διάταξη 1 (Διαταγή 2)
ΕισαγωγήTPS22917DBVT
• βιομηχανικά συστήματα
• Κουτί επάνω
• Μετρητές γλυκόζης στο αίμα
• Ηλεκτρονικό σημείο πώλησης
