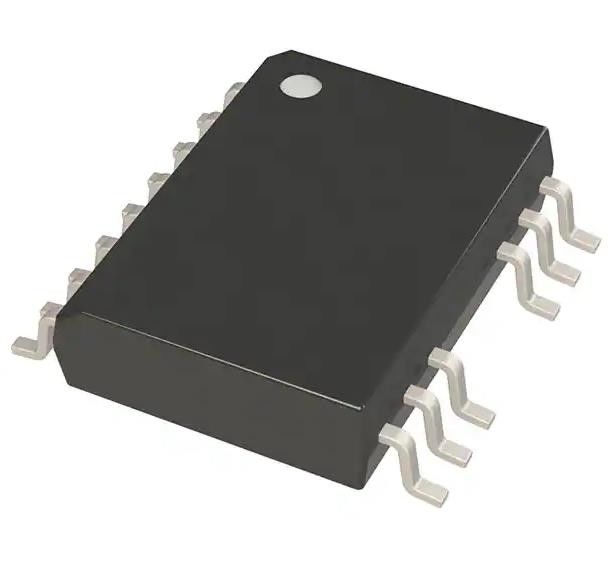

UCC21530BQDWKRQ1 4A 6A Οδηγός πύλης χωρητική ζεύξη 5700Vrms 2 κανάλι
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | UCC21530BQDWKRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 2 | Τάση - απομόνωση: | 5700Vrms |
|---|---|---|---|
| Κοινή παροδική ασυλία τρόπου (λ.): | 100V/ns | TpLH καθυστέρησης διάδοσης/tpHL (Max): | 30s, 30s |
| Διαστρέβλωση πλάτους σφυγμού (Max): | 6n | Χρόνος άνοδος / πτώσης (τύπος): | 6n, 7n |
| Υψηλό φως: | 6Α UCC21530BQDWKRQ1 Οδηγός πύλης,Διοδηγός πύλης 2 καναλιού UCC21530BQDWKRQ1,4Α UCC21530BQDWKRQ1 Οδηγός πύλης |
||
Περιγραφή προϊόντων
UCC21530BQDWKRQ1 4A, 6A Οδηγός πύλης χωρητική ζεύξη 5700Vrms 2 κανάλι
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Απομονωτές - Οδηγοί πύλης | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αεροπορική βιομηχανία, AEC-Q100, λειτουργική ασφάλεια (FuSa) |
| Πακέτο | Ταινία και τροχό (TR) |
| Τεχνολογία | Συγκέντρωση χωρητικότητας |
| Αριθμός καναλιών | 2 |
| Τετάρτη | 5700Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 100V/ns |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 30s, 30s |
| Διαστρέβλωση πλάτους παλμού (μέγιστο) | 6n |
| Χρόνος άνοδος / πτώσης (τύπος) | 6n, 7n |
| ρεύμα - υψηλή και χαμηλή απόδοση | 4Α, 6Α |
| ρεύμα - μέγιστη απόδοση | 4Α, 6Α |
| Η τάση - προς τα εμπρός (Vf) (τύπος) | - |
| Τεχνολογίες και τεχνολογίες | 14.7V ~ 25V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 14-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 14-SOIC |
| Οργανισμός έγκρισης | CQC, CSA, UL, VDE |
| Αριθμός βασικού προϊόντος | Απαλλαγή από την αγορά |
ΧαρακτηριστικάΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
• AEC-Q100 με:
️ Θερμοκρασία συσκευής βαθμού 1
∆ΕΡΜΑΤΙΚΗ ΔΕΡΜΑΤΙΚΗ ΔΕΡΜΑΤΙΚΗ ∆ΕΡΜΑΤΙΚΗ ∆ΕΡΜΑ
• Διαχείριση ποιότητας της λειτουργικής ασφάλειας
∆ιερέχουσα τεκμηρίωση για την υποβοήθηση του σχεδιασμού λειτουργικού συστήματος ασφάλειας
• Παγκόσμιο: διπλός οδηγός χαμηλής πλευράς, διπλός οδηγός υψηλής πλευράς ή διπλός οδηγός μισής γέφυρας
• Πακέτο SOIC-14 (DWK) με ευρύ σώμα
• 3,3 mm απόσταση μεταξύ των καναλιών οδηγού
• Παράμετροι εναλλαγής:
️ 19-ns τυπική καθυστέρηση διάδοσης
Διάμετρος ρύθμισης
5ns μέγιστη καθυστέρηση αντιστοίχισης
Διάσπαση μέγιστου πλάτους παλμού 6ns
• Τελευταία ασυλία κοινής λειτουργίας (CMTI) μεγαλύτερη από 100 V/s
• Η διάρκεια ζωής του φραγμού απομόνωσης > 40 έτη
• Πηγή κορυφής 4-Α, έξοδος απορροφητήρα κορυφής 6-Α
• Εισόδους συμβατές με το TTL και το CMOS
• εύρος εισόδου VCCI 3-V έως 18-V
• Μέχρι 25-V VDD παροχή κινητήρα εξόδου
Οδηγία 2008/57/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2008, σχετικά με τη θέσπιση προδιαγραφών σχετικά με την προστασία των ζώων από τη μόλυνση (ΕΕ L 347 της 20.12.2008, σ. 1).
• Προγραμματισμένη επικαλύπτωση και νεκρός χρόνος
• Απορρίπτει τους παλμούς εισόδου και τους θορύβους μικρότερους από 5 ns
• Περιοχή θερμοκρασίας λειτουργίας ¥40 έως +125°C
• Πιστοποιήσεις ασφάλειας:
∙ 8000-VPK μόνωση ανά DIN V VDE V 0884-11 :2017-01
∙ 5,7-kVRMS απομόνωση για 1 λεπτό ανά UL 1577
Πιστοποίηση CSA σύμφωνα με τα πρότυπα τελικού εξοπλισμού IEC 60950-1, IEC 62368-1, IEC 61010-1 και IEC 60601-1
️ Πιστοποίηση CQC σύμφωνα με την GB4943.1-2011
ΕισαγωγήΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
• Φορτιστές μπαταριών HEV και BEV
• Ηλιακό καλώδιο και κεντρικοί μετατροπείς
• Πύλες φόρτισης AC-DC και DC-DC
• Αντιστροφέας εναλλασσόμενου ρεύματος και τροφοδοσία
• Παροχή ισχύος από εναλλακτικό προς συνεχές και από συνεχές προς συνεχές
• Συστήματα αποθήκευσης ενέργειας
