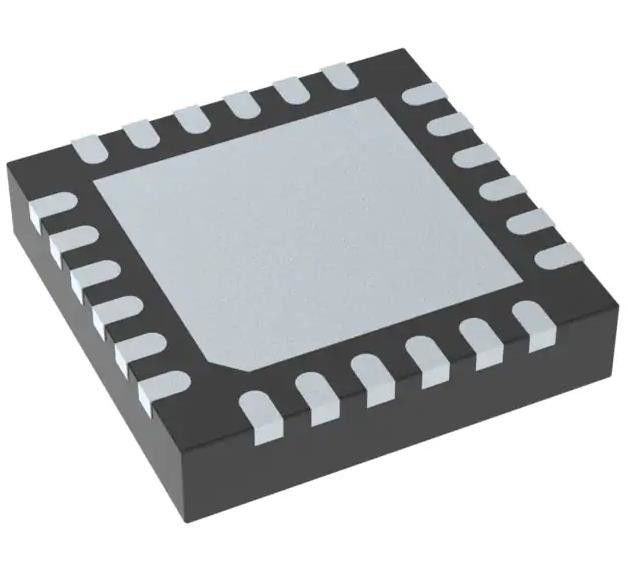

BQ25890HRTWT IC φορτιστή ιόντων λιθίου/πολυμερούς 24-WQFN (4x4) 14V 5A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | BQ25890HRTWT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυττάρων: | 1 | Προστασία από σφάλματα: | Πάνω από το ρεύμα, πάνω από τη θερμοκρασία |
|---|---|---|---|
| ρεύμα φόρτισης - μέγιστο: | 5Α | Η τάση - τροφοδοσία (μέγιστη): | 14V |
| Διασύνδεση: | Ι ² Γ, USB | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης: | Επεξεργασία επιφανείας | Πακέτο συσκευής του προμηθευτή: | 24-WQFN (4x4) |
| Υψηλό φως: | 14V 5A BQ25890HRTWT IC φορτιστή,5Α BQ25890HRTWT IC φορτιστή,14V BQ25890HRTWT IC φορτιστή |
||
Περιγραφή προϊόντων
BQ25890HRTWT IC φορτιστή ιόντων λιθίου/πολυμερούς 24-WQFN (4x4) 14V 5A
Προδιαγραφές BQ25890HRTWT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Φορτιστήρια μπαταριών | |
| Δρ. | Τεξας Instruments |
| Σειρά | MaxChargeTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Χημεία μπαταριών | Ιόντα λιθίου/πολυμερές |
| Αριθμός κυττάρων | 1 |
| Τρέχων - Φορτίο | - |
| Προγραμματιζόμενα χαρακτηριστικά | - |
| Προστασία από σφάλματα | Πάνω από το ρεύμα, πάνω από τη θερμοκρασία |
| ρεύμα φόρτισης - μέγιστο | 5Α |
| Τετάρση μπαταρίας | - |
| Η τάση - τροφοδοσία (μέγιστη) | 14V |
| Διασύνδεση | I2C, USB |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 24-WQFN (4x4) |
| Αριθμός βασικού προϊόντος | BQ25890 |
ΧαρακτηριστικάBQ25890HRTWT
• Υψηλής Απόδοσης 5-Α, 1.5-MHz Switch Mode Buck Charge
93% απόδοση φόρτισης σε 2A και 91% απόδοση φόρτισης σε 3A
Οπτικοποιήστε για εισροή υψηλής τάσης (9 V / 12 V)
Διάταξη PFM χαμηλής ισχύος για λειτουργίες ελαφρού φορτίου
• USB On-the-Go (OTG) με ρυθμιζόμενη έξοδο από 4,5 V έως 5,5 V
Διοριστικός μετατροπέας 500-KHz / 1.5-MHz Boost με έξοδο έως 2,4 A
93% Επιταχυντική απόδοση σε 5V σε 1A
Ακριβής προστασία από υπερστροφή κατά τη λειτουργία χτύπησης
Υποστήριξη μέχρι 2,5V μπαταρία
∆ Υποστήριξη μόνο PWM ή ελέγχου PFM/PWM για την αποτελεσματικότητα ελαφρού φορτίου
• Ενιαία είσοδος για υποστήριξη εισόδου USB και ρυθμιζόμενων προσαρμογών υψηλής τάσης
∆οκιμαστικό σύστημα
Ο περιορισμός ρεύματος εισόδου (100 mA έως 3,25 A με ανάλυση 50 mA) για υποστήριξη USB2.0, USB3.0 πρότυπο και High Voltage Adapters
∆ΑΠΙΣΜΟΣ ΠΡΟΣΟΧΗΣ ΕΠΙΤΡΟΠΗΣ
*Περιορισμός έως 14V για ευρύ φάσμα προσαρμογών
Ο αυτοματοποιημένος εντοπισμός USB SDP, CDP, DCP και μη τυποποιημένων προσαρμογών
• Ο βελτιστοποιητής ρεύματος εισόδου (ICO) για τη μεγιστοποίηση της ισχύος εισόδου χωρίς υπερφόρτωση των προσαρμογών
• Αποζημίωση αντίστασης (IRCOMP) από την έξοδο του φορτιστή στο τερματικό κύτταρο
• Η υψηλότερη απόδοση εκφόρτισης μπαταρίας με 11-mΩ MOSFET εκφόρτισης μπαταρίας έως 9 A
• Ενσωματωμένο ADC για την παρακολούθηση του συστήματος (η τάση, η θερμοκρασία, το ρεύμα φόρτισης)
• Διαχείριση τροχιάς ισχύος στενού VDC (NVDC)
Εργάζεται άμεσα χωρίς μπαταρία ή βαθύτατα αποφορτισμένη μπαταρία
∆ Ιδανική λειτουργία διόδου σε λειτουργία συμπλήρωσης μπαταρίας
• Ο έλεγχος BATFET για υποστήριξη της λειτουργίας πλοίου, του αφύπνισης και της πλήρους επαναφοράς του συστήματος
• Ευέλικτη αυτόνομη λειτουργία και λειτουργία I2C για βέλτιστες επιδόσεις του συστήματος
• Η υψηλή ολοκλήρωση περιλαμβάνει όλα τα MOSFET, την ανίχνευση ρεύματος και την αντιστάθμιση βρόχου
• 12-μA χαμηλό ρεύμα διαρροής μπαταρίας για υποστήριξη της λειτουργίας πλοίου
• Υψηλή ακρίβεια
Διάταξη τάσης φόρτισης ± 0,5%
Διάταξη ρεύματος φόρτισης ± 5%
Διάταξη ισχύος εισόδου ±7,5%
• Ασφάλεια
∆ Ανίχνευση θερμοκρασίας της μπαταρίας για φόρτιση και λειτουργία προώθησης
∆ Θερμική ρύθμιση και θερμική διακοπή λειτουργίας
ΕισαγωγήBQ25890HRTWT
• Ηλεκτρονικό τηλέφωνο
• Ταμπλέτες
• Φορητές συσκευές Διαδικτύου
