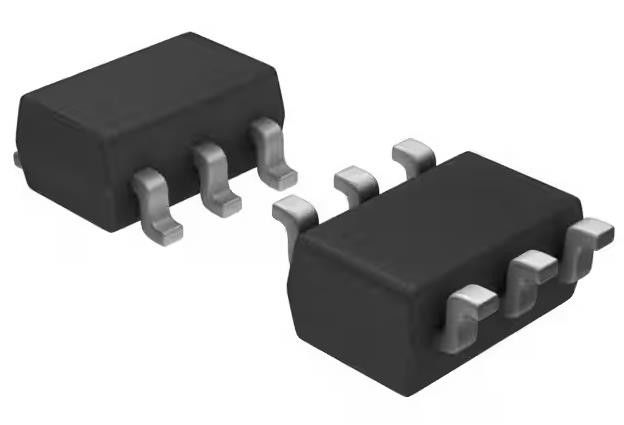

TPS22810DBVR Διακόπτης ισχύος/οδηγός 1:1 Ν-Κανάλι 2A SOT-23-6 2.7V ~ 18V 2A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS22810DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | N-Κανάλι |
| Διασύνδεση: | Ενεργοποίηση / απενεργοποίηση | Δυναμικό - φορτίο: | 2.7V ~ 18V |
| Τρέχων - παραγωγή (Max): | 2Α | RDS επάνω (τύπος): | 79mOhm |
| Υψηλό φως: | SOT-23-6 TPS22810DBVR Διακόπτης ισχύος/οδηγός,2Α TPS22810DBVR Διακόπτης/οδηγός τροφοδοσίας,2.7V 18V TPS22810DBVR Διακόπτης ισχύος/οδηγός |
||
Περιγραφή προϊόντων
TPS22810DBVR Διακόπτης ισχύος/οδηγός 1:1 Ν-Κανάλι 2A SOT-23-6 2.7V ~ 18V 2A
Προδιαγραφές TPS22810DBVR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | N-Κανάλι |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 2.7V ~ 18V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 2Α |
| Ενεργοποίηση (τύπος) | 79mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Αποδέσμευση φορτίου, ρυθμός στροφής ελεγχόμενος |
| Προστασία από σφάλματα | Υπερβολική θερμοκρασία, UVLO |
| Θερμοκρασία λειτουργίας | -40 °C ~ 105 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-6 |
| Πακέτο / Κουτί | SOT-23-6 |
| Αριθμός βασικού προϊόντος | TPS22810 |
ΧαρακτηριστικάTPS22810DBVR
• Ενσωματωμένος διακόπτης φορτίου με ένα κανάλι
• Θερμοκρασία λειτουργίας περιβάλλοντος:
Από 40°C έως +105°C
∆ SOT23-6 (DBV): 2-A Μέγιστο συνεχές ρεύμα 1
ΔΕΣ (ΔΡΕ): 3-Α Μέγιστο συνεχές ρεύμα 1
• Πεδίο τάσης εισόδου: 2,7 V έως 18 V
• Απόλυτη μέγιστη τάση εισόδου: 20 V
• Αντίσταση σε λειτουργία (RON)
∆ RON = 79 mΩ (τυπικό) σε VIN = 12 V
• Ησυχία του ρεύματος
∙ 62 μA (τυπική) σε τιμή VIN = 12 V
• ρεύμα διακοπής
Διάταξη του κανονισμού (ΕΚ) αριθ. 715/2009
• Θερμικό κλείσιμο
• Αποκλεισμός χαμηλής τάσης (UVLO)
• Ρυθμιζόμενη ταχεία εκφόρτωση (QOD)
• Διαμορφώσιμος χρόνος άνοδος με καρφίτσα CT
• Συσκευή SOT23-6
Διάταξη: Διάταξη: Διάταξη:
• Πακέτο WSON
Διάταξη 2 mm × 2 mm, 0,65 mm Στροφή 0,75 mm Υψόμετρο (DRV)
• Δοκιμασμένη απόδοση ESD σύμφωνα με την JESD 22
Δοκιμαστικό σύστημα
ΕισαγωγήTPS22810DBVR
• Τηλεόραση HD
• Βιομηχανικά συστήματα
• Βάλτε το πάνω κουτί
• Συστήματα παρακολούθησης
