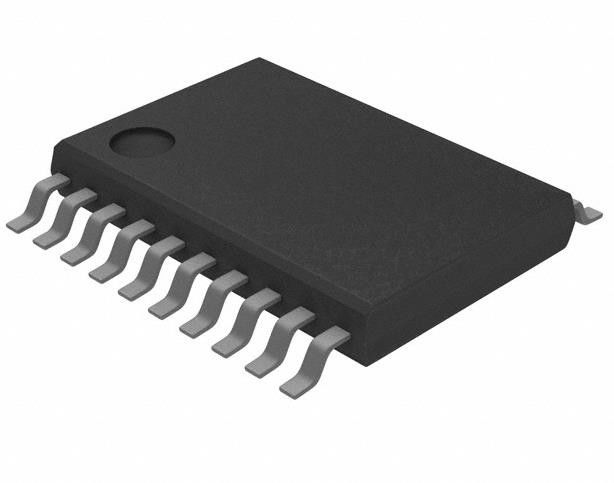

TPS7333QPW Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 500mA 20-TSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS7333QPW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Καθορισμένο | Αριθμός ρυθμιστικών αρχών: | 1 |
|---|---|---|---|
| Τεχνική μέθοδος: | 10V | Η τάση - έξοδος (min/fixed): | 3.3 V |
| Επεξεργασία της τάσης: | 0.4V @ 500mA | ρεύμα - έξοδος: | 500mA |
| Τρόπος παροχής ρεύματος (μέγιστο): | 550 µA | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C |
| Υψηλό φως: | ΤΠΣ7333QPW Λειτουργικός ρυθμιστής τάσης IC,500mA ολοκληρωμένο κύκλωμα ρυθμιστών τάσης,1 Κύκλος διασύνδεσης ρυθμιστή τάσης εξόδου |
||
Περιγραφή προϊόντων
TPS7333QPW Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 500mA 20-TSSOP
Προδιαγραφές TPS7333QPW
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Γραμμικοί | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Τύπος |
| Διαμόρφωση εξόδου | Θετικό |
| Τύπος εξόδου | Καθορισμένο |
| Αριθμός ρυθμιστικών αρχών | 1 |
| Τεχνική μέθοδος | 10V |
| Η τάση - έξοδος (min/fixed) | 3.3V |
| Τεχνική μέθοδος | - |
| Επεξεργασία της τάσης | 0.4V @ 500mA |
| ρεύμα - έξοδος | 500mA |
| Τρόπος παροχής ρεύματος (μέγιστο) | 550 μA |
| Επενδύσεις | 51dB ~ 49dB (120Hz) |
| Χαρακτηριστικά ελέγχου | Ενεργοποίηση, επαναφορά |
| Προστατευτικά στοιχεία | Πάνω από ρεύμα, πάνω από θερμοκρασία, αντίστροφη πολικότητα |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 20-TSSOP |
| Αριθμός βασικού προϊόντος | TPS7333 |
ΧαρακτηριστικάTPS7333QPW
* Διαθέσιμο σε εκδόσεις σταθερής ισχύος και ρυθμιζόμενης ισχύος 2,5-V, 3-V, 3,3-V, 4,85-V και 5-V
* Ενσωματωμένος ελεγκτής τροφοδοσίας-ηλεκτρικής τάσης παρακολούθησης
* Ενεργό χαμηλό σήμα επαναφοράς με πλάτος παλμού 200 ms
* Πολύ χαμηλή τάση εγκατάλειψης...μέγιστο 35 mV σε IO = 100 mA (TPS7350)
* Χαμηλό ακινητό ∆ ανεξάρτητο από το φορτίο. . . 340 μA Τύπος
* Εξαιρετικά χαμηλό ρεύμα ύπνου,0.5 μA μέγιστο
* 2% ανοχή σε πλήρες εύρος φορτίου, γραμμής και θερμοκρασίας για εκδόσεις σταθερής απόδοσης§
* Διάστημα ρεύματος εξόδου από 0 mA έως 500 mA
* Η επιλογή πακέτου TSSOP προσφέρει μειωμένο ύψος συστατικών για κρίσιμες εφαρμογές
Εισαγωγή του TPS7333QPW
Οι συσκευές TPS73xx είναι μέλη μιας οικογένειας ρυθμιστών τάσης χαμηλής πτώσης (LDO) μικροδύναμης.
Διακρίνονται από τους TPS71xx και TPS72xx LDO με την ενσωματωμένη λειτουργία καθυστερημένης επαναφοράς μικροεπεξεργαστή.
Εάν δεν απαιτείται η επαναφορά της ακρίβειας με καθυστέρηση, θα πρέπει να εξεταστεί το TPS71xx και το TPS72xx.
