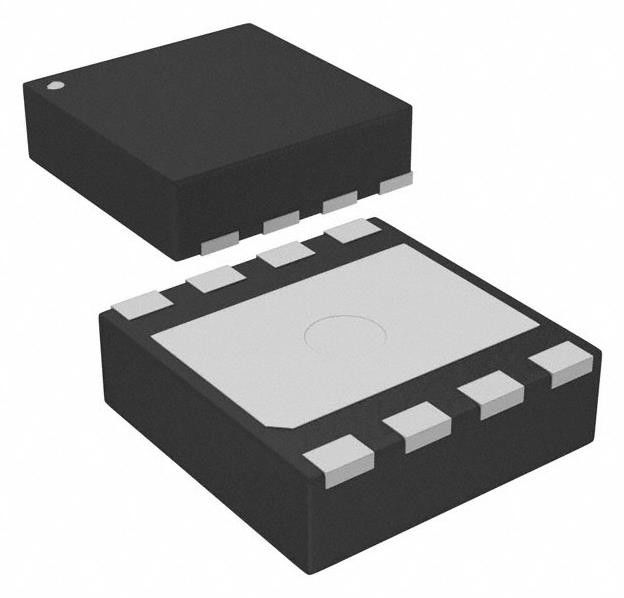

TPS2557QDRBRQ1 Διακόπτης ισχύος/οδηγός 1:1 N-Channel 5A 8-SON (3x3)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS2557QDRBRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | N-Κανάλι |
| Διασύνδεση: | Ενεργοποίηση / απενεργοποίηση | Δυναμικό - φορτίο: | 2.5V ~ 6.5V |
| Η τάση - τροφοδοσία (Vcc/Vdd): | Μην απαιτημένος | Τρέχων - παραγωγή (Max): | 5Α |
Περιγραφή προϊόντων
TPS2557QDRBRQ1 Διακόπτης ισχύος/οδηγός 1:1 N-Channel 5A 8-SON (3x3)
Προδιαγραφές TPS2557QDRBRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | N-Κανάλι |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 2.5V ~ 6.5V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 5Α |
| Ενεργοποίηση (τύπος) | 22mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Ελέγχεται ο ρυθμός σφαίρας, σήμα κατάστασης |
| Προστασία από σφάλματα | Περιορισμός ρεύματος (προσαρμόσιμος), υπερθερμοκρασία, UVLO |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-SON (3x3) |
| Πακέτο / Κουτί | 8-VDFN εκτεθειμένη θήκη |
| Αριθμός βασικού προϊόντος | TPS2557 |
ΧαρακτηριστικάTPS2557QDRBRQ1
• Απαίτηση AEC-Q100
∆ΕΡΜΑΤΙΚΗ ΚΑΤΑΡΙΣΜΗ ΕΥΡΩΤΙΚΗΣ ΕΥΡΩΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ H2
∆ΙΑΚΟΡΙΣΗ ΚΑΤΑΡΙΚΗΣ ΕΠΙΤΡΟΠΗΣ ΚΑΤΑΡΙΚΗΣ ΚΑΤΑΡΙΚΗΣ C5
• Λειτουργικό και ασφαλές
∆ιερέχουσα τεκμηρίωση για την υποβοήθηση του σχεδιασμού λειτουργικού συστήματος ασφάλειας
• Ακολουθεί τις απαιτήσεις περιορισμού ρεύματος USB
• Περιορισμός ρυθμιζόμενου ρεύματος, 500 mA 5 A (τύπος)
• ±6,5% ακρίβεια ορίου ρεύματος σε 4,5 A
• Γρήγορη ανταπόκριση βραχυκυκλώματος ∙ 3,5 μs (τυπικά)
• 22 mΩ MOSFET υψηλής πλευράς
• Πεδίο λειτουργίας: 2,5 V έως 6,5 V
• μέγιστο ρεύμα τροφοδοσίας σε κατάσταση αναμονής 2-μA
• Ενσωματωμένη μαλακή εκκίνηση
• Δυνατότητα ESD σε επίπεδο συστήματος 15 και 8 kV
• Πιστοποιήσεις ασφάλειας:
¢ UL Αναγνωρισμένο για το UL 2367
Πιστοποίηση CB για την IEC 60950
Πιστοποίηση CB για την IEC 62368
ΕφαρμογήTPS2557QDRBRQ1
Πορτ USB φόρτισης αυτοκινήτων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS2557QDRBRQ1
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
