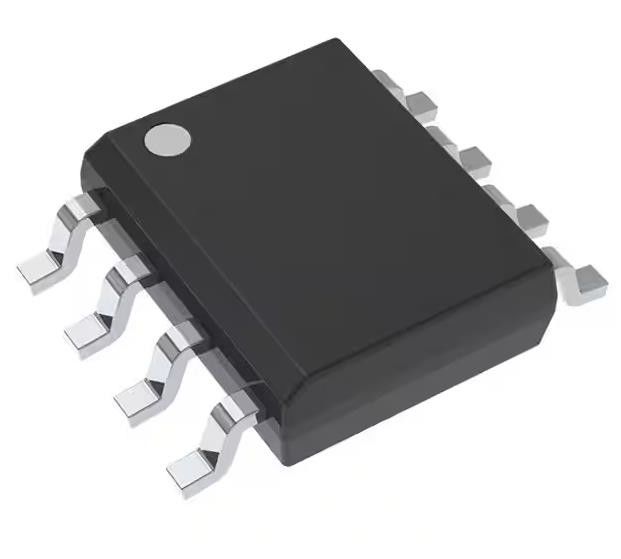

UCC27424DR Ηλεκτρονικά τσιπάκια IC μη αναστρέψιμα 8-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | UCC27424DR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Χαμηλός-πλευρά | Τύπος καναλιού: | Ανεξάρτητος |
|---|---|---|---|
| Αριθμός οδηγών: | 2 | Τύπος πυλών: | ΜΟΣΦΕΤ N-Channel, P-Channel |
| Πρόσθετη τάση: | 4V ~ 15V | Τάση λογικής - VIL, VIH: | 1V, 2V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 4A, 4A | Χρόνος άνοδος / πτώσης (τύπος): | 20n, 15n |
Περιγραφή προϊόντων
UCC27424DR Ηλεκτρονικά τσιπάκια IC μη αναστρέψιμα 8-SOIC
Προδιαγραφές UCC27424DR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Οδηγούμενη διαμόρφωση | Κατώτατη πλευρά |
| Τύπος καναλιού | Ανεξάρτητος |
| Αριθμός οδηγών | 2 |
| Τύπος πύλης | ΜΟΣΦΕΤ N-Κανάλι, P-Κανάλι |
| Πρόσθετη τάση | 4V ~ 15V |
| Λογική τάση - VIL, VIH | 1V, 2V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 4Α, 4Α |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χρόνος άνοδος / πτώσης (τύπος) | 20n, 15n |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | Δελτίο ΕΚ 10-1994, σ. |
ΧαρακτηριστικάUCC27424DR
* Βιομηχανικό πρότυπο Pin-Out
* Ενεργοποιήστε λειτουργίες για κάθε οδηγό
* Δυνατότητα υψηλού ρεύματος +4 AΜια μοναδική διπολική και CMOS πραγματική έξοδος κίνησης παρέχει υψηλό ρεύμα στα όρια MOSFET Miller
* Τυποποιημένες εισροές TTL/CMOS ανεξάρτητες από την τάση τροφοδοσίας
* 20-ns Τυπικός χρόνος άνοδος και 15-ns Τυπικός χρόνος πτώσης με φορτίο 1,8-nF
* Τυπικός χρόνος καθυστέρησης διάδοσης 25 ns με πτώση εισροής και 35 ns με αύξηση εισροής
* Πρόσθετη τάση 4V έως 15V
* Δύο εξόδους μπορούν να παράλληλο για υψηλότερο DriveCurrent
* Διαθέσιμο σε θερμικά ενισχυμένο πακέτο MSOPPowerPADTM
* Από -40°C έως 125°C
ΕφαρμογήUCC27424DR
* Διακόπτης λειτουργίας τροφοδοσίας
* Μετατροπείς συνεχούς ρεύματος
* Ελεγκτές κινητήρα
* Οδηγοί γραμμής
* Μετατροπές ενισχυτών κλάσης D
Περιβαλλοντικές και εξαγωγικές ταξινόμηση UCC27424DR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
