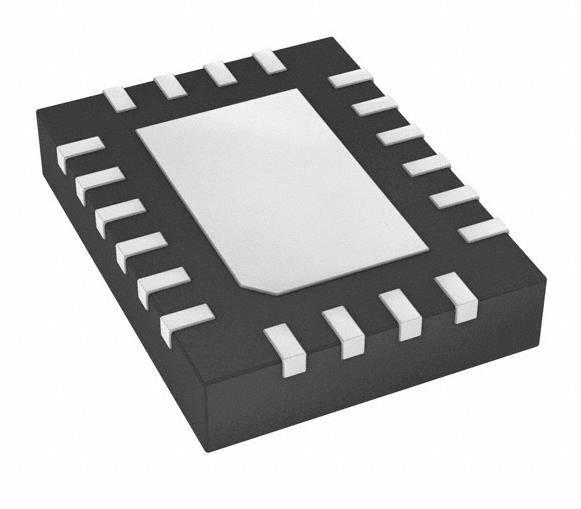

TPS254900IRVCRQ1 Διακόπτης ισχύος/οδηγός 1:1 Ν-Κανάλι 3A 20-WQFN (4x3)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS254900IRVCRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | N-Κανάλι |
| Διασύνδεση: | Ενεργοποίηση / απενεργοποίηση | Δυναμικό - φορτίο: | 4.5V ~ 6.5V |
| Η τάση - τροφοδοσία (Vcc/Vdd): | Μην απαιτημένος | Τρέχων - παραγωγή (Max): | 3Α |
Περιγραφή προϊόντων
LM8365BALMFX27/NOPB Επόπτης Ανοιχτή αποχέτευση ή ανοιχτός συλλέκτης 1 κανάλι SOT-23-5
Προδιαγραφές TPS254900IRVCRQ1
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος διακόπτη | Εναλλακτικός USB |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | N-Κανάλι |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 4.5V ~ 6.5V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 3Α |
| Ενεργοποίηση (τύπος) | 45mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Σημαία κατάστασης |
| Προστασία από σφάλματα | Περιορισμός ρεύματος (προσαρμόσιμος), υπερύθμιση θερμοκρασίας, υπερύθμιση τάσης, UVLO |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 20-WQFN (4x3) |
| Πακέτο / Κουτί | 20-WFQFN Εκθετική πλακέτα |
| Αριθμός βασικού προϊόντος | TPS254900 |
ΧαρακτηριστικάTPS254900IRVCRQ1
• AEC-Q100 Πιστοποιημένος με τα ακόλουθα αποτελέσματα:
∆ΕΡΜΑΤΙΚΗ ΚΑΤΑΡΙΣΜΗ ΕΥΡΩΤΙΚΗΣ ΕΥΡΩΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ H2
∆ΙΑΚΟΡΙΣΗ ΚΑΤΑΡΙΚΗΣ ΕΠΙΤΡΟΠΗΣ ΚΑΤΑΡΙΚΗΣ ΚΑΤΑΡΙΚΗΣ C5
• Πεδίο λειτουργίας εισόδου 4,5 έως 6,5 V
• Ενσωματωμένο 45-mΩ (τυπικό) MOSFET υψηλής πλευράς
• 3-Α μέγιστο συνεχές ρεύμα εξόδου
• VBUS ± 5% ακρίβεια αντιστάθμισης καλωδίου στον συνδετήρα
• Υποστηρίζει USB BC 1.2 CDP και SDP Mode
• Προστασία μικρής διάρκειας στη μπαταρία στις καρφίτσες OUT, DP_IN και DM_IN
• DP_IN και DM_IN IEC 61000-4-2
Δοκιμαστική ενέργεια
• 20 πιν QFN (3 mm × 4 mm) συσκευασία
ΕφαρμογήTPS254900IRVCRQ1
• Πορτ φόρτισης USB για οχήματα (Host και Hub)
• Προστασία USB αυτοκινήτων
