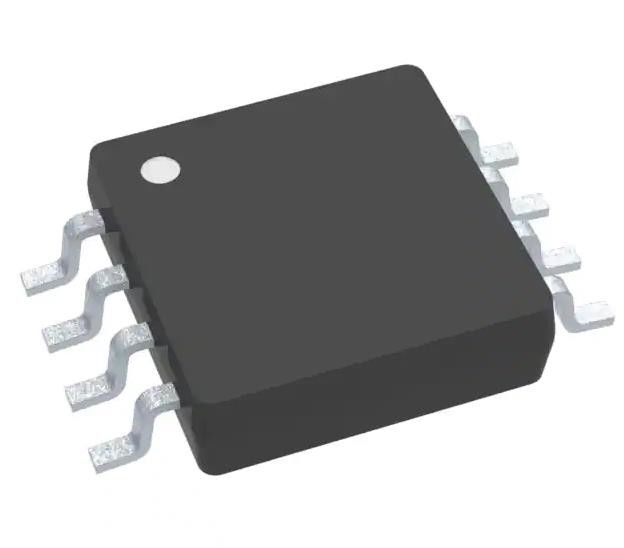

TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 κανάλι 400kHz 8-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TCA9509DGKR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογές: | Ι2C | Εισαγωγή: | 2-Wire λεωφορείο |
|---|---|---|---|
| Αποδόσεις: | 2-Wire λεωφορείο | Ποσοστό δεδομένων (μέγιστο): | 400kHz |
| Αριθμός καναλιών: | 1 | - Που εισάγεται ικανότητα: | 6.5 pF |
| Πρόσθετη τάση: | 2.7V ~ 5.5V | Τρέχων - Προμήθεια: | 3 mA |
Περιγραφή προϊόντων
TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 κανάλι 400kHz 8-VSSOP
Προδιαγραφές TCA9509DGKR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διασύνδεση | |
| Συμπληρωματικές συσκευές για την παρακολούθηση της ακτινοβολίας | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Κωδικός ασφαλείας. |
| Εφαρμογές | Ι2C |
| Εισαγωγή | Δυοσύρματο λεωφορείο |
| Αποδόσεις | Δυοσύρματο λεωφορείο |
| Ποσοστό δεδομένων (μέγιστο) | 400 kHz |
| Αριθμός καναλιών | 1 |
| Χρόνος καθυστέρησης | - |
| Προετοιμασία σήματος | - |
| Δυναμικότητα - Εισφορά | 6.5 pF |
| Πρόσθετη τάση | 2.7V ~ 5.5V |
| Τρέχων - Προμήθεια | 3mA |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-TSSOP, 8-MSOP (0,118", 3,00 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-VSSOP |
| Αριθμός βασικού προϊόντος | TCA9509 |
ΧαρακτηριστικάTCA9509DGKR
• Διοχετευόμενος αμφίδρομος αποθηκευτικός θάμνος
• I2C bus και SMBus συμβατές
• Περιοχή τάσης τροφοδοσίας λειτουργίας από 2,7 V έως 5,5 V στην πλευρά Β
• Περιοχή τάσης λειτουργίας από 0,9 V έως 5,5 V στην πλευρά Α
• Μετατροπή του επιπέδου τάσης από 0,9 V σε 5,5 V και 2,7 V σε 5,5 V
• Εισαγωγή ενεργού υψηλού επαναλήπτη
• Δεν απαιτεί εξωτερικές αντίστοιχες άντλησης στην πύλη χαμηλότερης τάσης Α
• Ανοιχτή αποχέτευση I2C I/O
• 5,5-V Tolerant I2C και επιτρέπουν την υποστήριξη εισόδου λειτουργίας σήματος μικτής λειτουργίας
• Λειτουργία χωρίς κλειδαριά
• Χρησιμοποιεί συσκευές I2C σε τυποποιημένη και γρήγορη λειτουργία και πολλαπλούς ελεγκτές
• Υποστηρίζει τη διαιτησία και το ρολόι που εκτείνεται σε όλο το Repeater
• Πινάκια λεωφορείου I2C υψηλής αντίστασης που έχουν απενεργοποιηθεί
• Υποστηρίζει ταχύτητες λειτουργίας λεωφορείου I2C 400 kHz
• Διατίθεται σε:
Πίνακας QFN με πλάτος 1,6 mm × 1,6 mm, ύψος 0,4 mm, πλάτος 0,5 mm
Πίνακας 3 × 3 mm
• Δυναμικότητα κλειδώματος άνω των 100 mA ανά JESD 78, κλάση II
• Η προστασία από την ESD υπερβαίνει την JESD 22
Διάταξη της οδηγίας 2008/68/ΕΚ
Δοκιμαστικό όργανο (C101)
ΕφαρμογήTCA9509DGKR
• Υπηρεσίες
• Ρουτέρ (Εξοπλισμός διασύνδεσης τηλεπικοινωνιών)
• Βιομηχανικό εξοπλισμό
• Προϊόντα με πολλούς στόχους I2C και/ή μακρά ίχνη PCB
