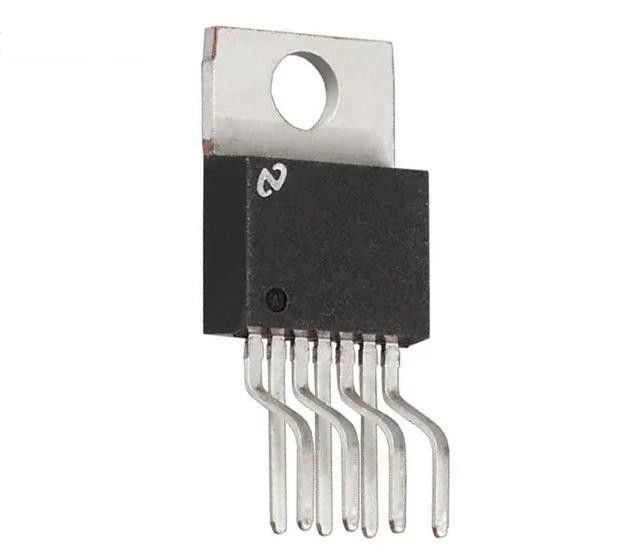

LM2678T-ADJ/NOPB Buck Switching Regulator IC θετικός ρυθμιζόμενος 1.21V 1 έξοδος 5A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Βήμα κάτω | Διαμόρφωση εξόδου: | Θετικό |
|---|---|---|---|
| Τύπος εξόδου: | Ρυθμίσιμο | Αριθμός εκροών: | 1 |
| Η τάση - εισροή (min): | 8V | Τεχνική μέθοδος: | 40V |
| Η τάση - έξοδος (min/fixed): | 1.21V | Τεχνική μέθοδος: | 37V |
Περιγραφή προϊόντων
LM2678T-ADJ/NOPB Buck Switching Regulator IC θετικός ρυθμιζόμενος 1.21V 1 έξοδος 5A
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | Επικεφαλής |
| Πακέτο | Τύπος |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 1 |
| Η τάση - εισροή (min) | 8V |
| Τεχνική μέθοδος | 40V |
| Η τάση - έξοδος (min/fixed) | 1.21V |
| Τεχνική μέθοδος | 37V |
| ρεύμα - έξοδος | 5Α |
| Συχνότητα - Μετατροπή | 260 kHz |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Μέσα από την τρύπα |
| Πακέτο / Κουτί | TO-220-7 Σχηματισμένα μολύβια |
| Πακέτο συσκευής του προμηθευτή | ΤΟ-220-7 |
| Αριθμός βασικού προϊόντος | LM2678 |
Χαρακτηριστικά του LM2678T-ADJ/NOPB
• Αποτελεσματικότητα έως 92%
• Εύκολο και απλό σχεδιασμό
Εξωτερικά στοιχεία
• 120-mΩ διακόπτης εξόδου DMOS
• 3,3-V, 5-V και 12-V σταθερή έξοδος και ρυθμιζόμενη
(1.2 V έως 37 V) Εκδόσεις
• 50-μA ρεύμα αναμονής όταν είναι απενεργοποιημένο
• ± 2% μέγιστη ανοχή εξόδου σε πλήρη γραμμή
και συνθήκες φόρτωσης
• Ευρύ φάσμα τάσης εισόδου: 8 V έως 40 V
• Εσωτερικός ταλαντωτής σταθερής συχνότητας 260 kHz
• -40 έως 125°C θερμοκρασία λειτουργίας σταυροδρόμου
Πεδίο
• Δημιουργήστε ένα προσαρμοσμένο σχέδιο χρησιμοποιώντας το LM2678 με
ο σχεδιαστής ισχύος WEBENCH®
Εφαρμογή της LM2678T-ADJ/NOPB
• Εύκολοι στο σχεδιασμό, υψηλής απόδοσης (> 90%) ρυθμιστές μετατροπής StepDown
• Αποτελεσματικός προρρύθμιση συστήματος για γραμμική τάση
Ρυθμιστές
• Φορτιστήρια μπαταριών
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Περιγραφή του χαρακτηριστικού | |
| Κατάσταση RoHS Συμμόρφωση με το RoHS3 | |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) 1 (απεριόριστο) | |
| Κατάσταση REACH REACH Μη επηρεασμένη | |
| Ειδικότερα: | |
| HTSUS 8542.39.0001 |
