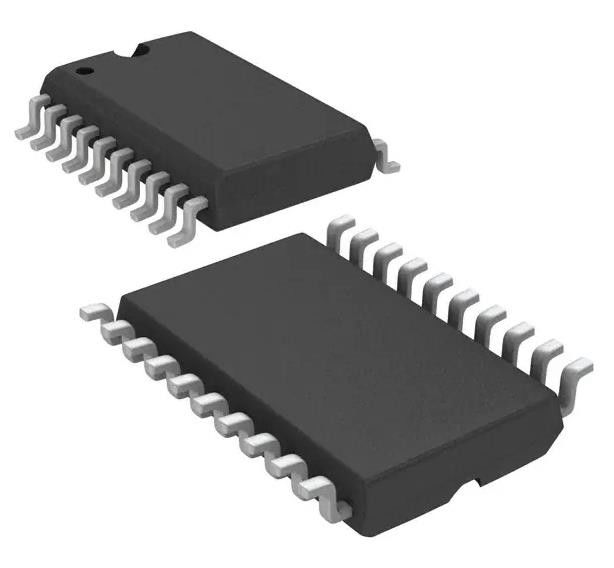

SN74HC540DW Buffer, αντιστρέφοντας 1 στοιχείο 8 bit ανά στοιχείο 3-state output 20-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ΣΕ74HC540DW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Πακέτο: | Τύπος | Τύπος λογικής: | Απομονωτής, αναστροφή |
|---|---|---|---|
| Αριθμός στοιχείων: | 1 | Αριθμός bit ανά στοιχείο: | 8 |
| Τύπος εξόδου: | 3-Πολιτεία | ρεύμα - υψηλή και χαμηλή απόδοση: | 7.8mA, 7.8mA |
| Πρόσθετη τάση: | 2V ~ 6V | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
Περιγραφή προϊόντων
SN74HC540DW Buffer, αντιστρέφοντας 1 στοιχείο 8 bit ανά στοιχείο 3-state output 20-SOIC
Προδιαγραφές ΣΕ74HC540DW
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Συσκευές για την αποθήκευση, την οδήγηση, την παραλαβή, την εκπομπή | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74HC |
| Πακέτο | Τύπος |
| Τύπος λογικής | Κωφάνιο, αντιστροφή |
| Αριθμός στοιχείων | 1 |
| Αριθμός bit ανά στοιχείο | 8 |
| Τύπος εισόδου | - |
| Τύπος εξόδου | 3 Κράτος |
| ρεύμα - υψηλή και χαμηλή απόδοση | 70,8mA, 7,8mA |
| Πρόσθετη τάση | 2V ~ 6V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 20-SOIC |
| Αριθμός βασικού προϊόντος | 74HC540 |
Χαρακτηριστικά ΣΕ74HC540DW
• ευρύ φάσμα τάσης λειτουργίας από 2 V έως 6 V
• Η υψηλής τάσης έξοδος τριών καταστάσεων οδηγεί τις γραμμές λεωφορείων απευθείας ή έως 15 φορτία LSTTL
• Χαμηλή κατανάλωση ενέργειας, 80-μA μέγιστη ICC
• Τυπική tpd = 8 ns
• ± 6 mA ισχύς εξόδου σε ισχύ 5 V
• Χαμηλό ρεύμα εισόδου 1 μA μέγιστο
• Πινάουτ ροής δεδομένων (όλες οι εισροές στην αντίθετη πλευρά από τις εξόδους)
Εφαρμογές ΣΕ74HC540DW
Αυτοί οι οκταλικοί αποθηκονόμοι και οι οδηγοί γραμμής διαθέτουν τις επιδόσεις της δημοφιλούς σειράς HC240 και προσφέρουν ένα pinout με εισροές και εξόδους στις αντίθετες πλευρές του πακέτου.Αυτή η διάταξη διευκολύνει σημαντικά τη διάταξη των κυκλωμάτων.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΣΕ74HC540DW
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
