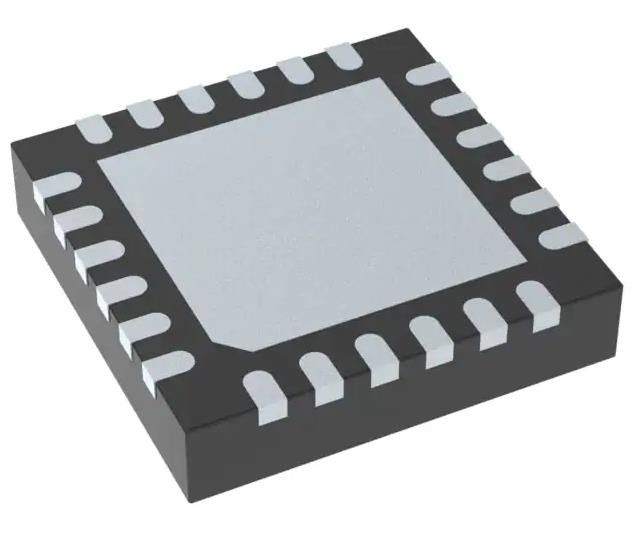

LMX2485SQ/NOPB Συγχρονιστής συχνοτήτων (RF) IC 3GHz 1 24-WFQFN εκτεθειμένο Pad
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Συσκευή σύνθεσης συχνότητας (RF) | ΠΕΠ: | - Ναι, ναι. |
|---|---|---|---|
| Εισαγωγή: | Κεραυνός | Αποδόσεις: | Κεραυνός |
| Αριθμός κυκλωμάτων: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 3:02 |
| Διαφορετικό - Εισαγωγή:Αποτελέσματα: | Ναι/Όχι | Συχνότητα - Μέγιστο: | 3GHz |
| Πρόσθετη τάση: | 2.5V ~ 3.6V | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C |
Περιγραφή προϊόντων
LMX2485SQ/NOPB Συγχρονιστής συχνοτήτων (RF) IC 3GHz 1 24-WFQFN εκτεθειμένο Pad
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Χρονοδιάγραμμα/Χρονοδιάγραμμα | |
| Μηχανές παραγωγής ρολογιών, PLL, συνθέτες συχνοτήτων | |
| Δρ. | Τεξας Instruments |
| Σειρά | PLLatinumTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Συγχρονιστής συχνότητας (RF) |
| ΠΕΠ | - Ναι, ναι. |
| Εισαγωγή | Κεραυνός |
| Αποδόσεις | Κεραυνός |
| Αριθμός κυκλωμάτων | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 3:02 |
| Διαφορετικό - Εισαγωγή:Αποτελέσματα | Ναι/Όχι |
| Συχνότητα - Μέγιστο | 3GHz |
| Χορηγός/πολλαπλασιαστής | Ναι/Ναι |
| Πρόσθετη τάση | 2.5V ~ 3.6V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 24-WQFN (4x4) |
| Αριθμός βασικού προϊόντος | LMX2485 |
Χαρακτηριστικά του LMX2485SQ/NOPB
* Τετραπλάσιο Modulus Prescaler για τα κατώτερα διαχωριστικά
- RF PLL: 8/9/12/13 ή 16/17/20/21
- IF PLL: 8/9 ή 16/17
* Προχωρημένη Δέλτα-Σίγκμα κλάσματική αντιστάθμιση
- 12-bit ή 22-bit επιλέξιμο κλάσματικό μοντέλο
- Προγραμματιζόμενος Δέλτα-Σίγμα-Μονταλοποιητής 4ης Τάξης.
* Χαρακτηριστικά για βελτιωμένο χρόνο κλεισίματος
- Fastlock / Cycle Slip Reduction με ενσωματωμένο Time-Out Counter που απαιτεί μόνο ένα Single-Word γράψιμο
* Ευρύ εύρος λειτουργίας
- LMX2485 RF PLL: 500 MHz έως 3,0 GHz
- LMX2485E RF PLL: 50 MHz έως 3,0 GHz
* Χρήσιμα στοιχεία
- Ψηφιακή ανίχνευση κλειδαριού.
- Ελέγχος ενεργοποίησης με υλικό και λογισμικό
- Διπλασιαστής συχνότητας εισόδου.
- Ραδιοσυχνότητα ανιχνευτή φάσης έως 50 MHz
- 2,5 έως 3,6 V λειτουργία με Icc = 5,0 mA
ΠεριγραφέςΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
• Κυτταρικά τηλέφωνα και σταθμοί βάσης
• Εφαρμογές άμεσης ψηφιακής τροποποίησης
• Τουνέρ δορυφορικής και καλωδιακής τηλεόρασης
• Πρότυπα WLAN
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 5Α991Γ |
| HTSUS | 8542.39.0001 |
