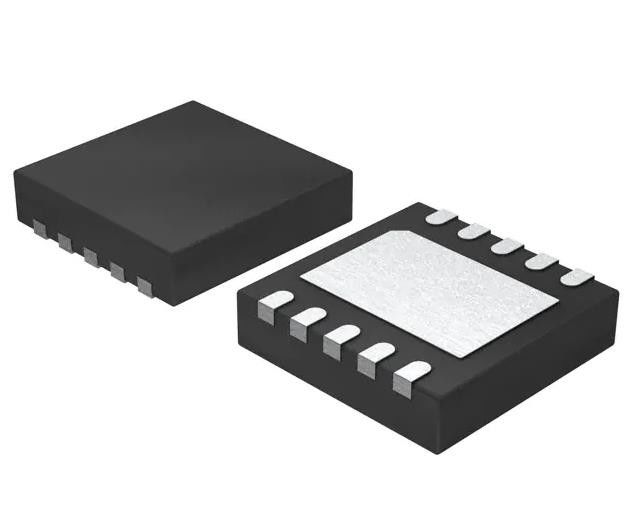

ISL6341AIRZ-T Buck Regulator θετική έξοδος βήμα προς τα κάτω DC ελεγκτής IC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ISL6341ΑIRZ-T |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Διοδηγός τρανζίστορ | Λειτουργία: | Βήμα κάτω |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Θετικό | Αριθμός εκροών: | 1 |
| Φάσεις παραγωγής: | 1 | Συχνότητα - Μετατροπή: | 600kHz |
| Κύκλος καθήκοντος (Max): | 75% | Σύγχρονος διορθωτής: | - Ναι, ναι. |
Περιγραφή προϊόντων
ISL6341AIRZ-T Buck Regulator θετική έξοδος βήμα προς τα κάτω DC ελεγκτής IC
ΠροδιαγραφέςISL6341ΑIRZ-T
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Η Renesas Electronics America Inc. |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Αριθμός εκροών | 1 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 4.5V ~ 14.4V |
| Συχνότητα - Μετατροπή | 600 kHz |
| Δραστηριώδης κύκλος (μέγιστος) | 75% |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Συγχρονισμός ρολογιού | - Όχι, όχι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Ενεργοποίηση, έλεγχος φάσης, καλή ισχύς, ισχύς σε επαναφορά. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 10-WFDFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | 10 TDFN-EP (3x3) |
| Αριθμός βασικού προϊόντος | ISL6341 |
ΧαρακτηριστικάISL6341ΑIRZ-T
• Λειτουργεί από +4,5V έως 14,4V τάση τροφοδοσίας (για Bias)
- 1.5V έως 12V εύρος εισόδου VIN (μέχρι 20V είναι δυνατή με περιορισμούς, βλ.
- 0,8V έως ~ VIN εύρος εξόδου (περιορισμένος κύκλος λειτουργίας)
- Ενσωματωμένοι οδηγοί πύλης. Το LGATE χρησιμοποιεί VCC (5V έως 12V). Το UGATE χρησιμοποιεί εξωτερική δίοδο εκκίνησης (5V έως 12V)
- 0,8V εσωτερική αναφορά· ± 0,8% ανοχή
• Απλή σχεδίαση ελέγχου με ένα μόνο βρόχο
- Παραδοσιακός διπλός διαμορφωτής
- Έλεγχος PWM τάσης
- Οδηγεί τα MOSFET N-Channel.
• Γρήγορη Προσωρινή Ανταπόκριση
- Αρνητικός ενισχυτής υψηλής ζώνης
- 0% έως 85% μέγιστος κύκλος εργασίας για ISL6341, ISL6341C
- 0% έως 75% μέγιστος κύκλος εργασίας για ISL6341A, ISL6341B
• Προστασία από υπερστροφή χωρίς απώλειες και προγραμματιζόμενη
- Χρησιμοποιεί χαμηλότερα MOSFETs rDS ((ON)
- Τρόπος κλειδώματος (ISL6341, ISL6341B)
- Τρόπος άπειρης επαναπροσπάθειας (Hiccup) ISL6341A
- Τρόπος ατελείωτης επαναπροσπάθησης, χωρίς UVP (ISL6341C)
• Παρακολούθηση της τάσης εξόδου
- Αποσύνδεση κάτω και πάνω από την τάση
- ΠΟΛΗ απόδοση
• Μικρό μέγεθος μετατροπέα σε 10 Ld 3x3 Thin DFN
- Σταθερός ταλαντωτής 300 kHz (ISL6341, ISL6341C)
- Σταθερός ταλαντωτής 600 kHz (ISL6341A, ISL6341B)
- Σταθερή εσωτερική μαλακή εκκίνηση, ικανή σε προκαθορισμένο φορτίο
- Λειτουργία ενεργοποίησης/αποσύνδεσης στην καρφίτσα COMP/EN
• Χωρίς Pb (συμμόρφωση με το RoHS)
ΠεριγραφέςISL6341ΑIRZ-T
• Μοντέμ καλωδίου, Set-Top Box και Μοντέμ DSL
• Βιομηχανικές πηγές ηλεκτρικής ενέργειας· πηγές γενικού σκοπού
• Ρυθμιστές DC/DC 5V ή 12V εισόδου
• Διανεμημένες πηγές ενέργειας χαμηλής τάσης.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηISL6341ΑIRZ-T
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
