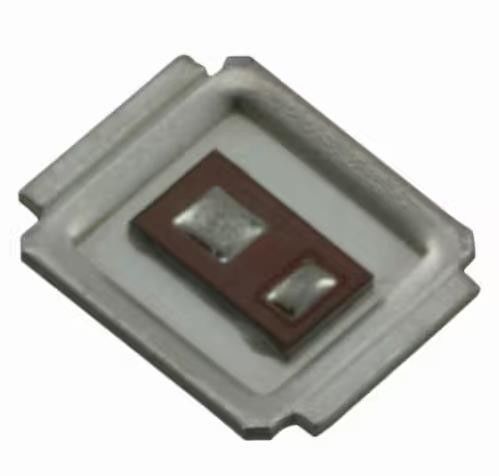

IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | IRF6713STRPBF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) | Επικεφαλής (μέγιστο) @ Id, Vgs: | 3mOhm @ 22A, 10V |
|---|---|---|---|
| Τεχνική μέθοδος: | 25 V | Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C: | 22A (Ta), 95A (Tc) |
| Τετάρτη, 15 Ιανουαρίου 2019: | 4.5V, 10V | Δαπάνη πυλών (Qg) (Max) @ Vgs: | 32 nC @ 4,5 V |
| Vgs(th) (Max) @ Id: | 2.4V @ 50μA | Ικανότητα εισαγωγής (Ciss) (Max) @ Vds: | 2880 pF @ 13 V |
Περιγραφή προϊόντων
IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
ΠροδιαγραφέςIRF6713STRPBF
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| FETs, MOSFETs | |
| Μοναδικά FET, MOSFET | |
| Δρ. | Ινφίνιον Τεχνολογίες |
| Σειρά | HEXFET® |
| Πακέτο | Ταινία και τροχό (TR) |
| Τύπος FET | N-Κανάλι |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τεχνική μέθοδος | 25 V |
| ρεύμα - συνεχής αποστράγγιση (Id) @ 25°C | 22A (Ta), 95A (Tc) |
| Τετάρτη, 15 Ιανουαρίου 2019 | 4.5V, 10V |
| Επικεφαλής (Max) @ Id, Vgs | 3mOhm @ 22A, 10V |
| Vgs(th) (Max) @ Id | 2.4V @ 50μA |
| Τεχνική διάταξη | 32 nC @ 4,5 V |
| Vgs (μέγιστο) | ±20V |
| Δυνατότητα εισόδου (Ciss) (Max) @ Vds | 2880 pF @ 13 V |
| Χαρακτηριστικό FET | - |
| Δυναμική διάσπαση (μέγιστη) | 2.2W (Ta), 42W (Tc) |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | DIRECTFETTM SQ |
| Πακέτο / Κουτί | DirectFETTM Isometric SQ |
ΧαρακτηριστικάIRF6713STRPBF
Συμμόρφωση με το RoHS χωρίς μόλυβδο και βρωμίδιο
Χαμηλό προφίλ (< 0,7 mm)
Αντισυμβατό με διπλή ψύξη
Υπερ-χαμηλή επαγωγικότητα συσκευασίας
Βελτιστοποιημένο για τη μετάβαση υψηλής συχνότητας
Ιδανικό για μετατροπείς DC-DC CPU Core
Βελτιστοποιημένο τόσο για το Sync.FET όσο και για ορισμένες εφαρμογές Control FET
Χαμηλή αγωγιμότητα και απώλειες μετάδοσης
Συμβατό με τις υπάρχουσες τεχνικές επιφανειακής τοποθέτησης
100% δοκιμή Rg
ΠεριγραφέςIRF6713STRPBF
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0Το πακέτο DirectFET είναι συμβατό με τις υφιστάμενες γεωμετρικές διάταξης που χρησιμοποιούνται σε εφαρμογές ηλεκτρικής ενέργειας, εξοπλισμό συναρμολόγησης PCB και τεχνικές συγκόλλησης ατμού, υπέρυθρου ή συγκέντρωσης,όταν ακολουθείται η σημείωση εφαρμογής AN-1035 όσον αφορά τις μεθόδους και τις διαδικασίες παραγωγήςΤο πακέτο DirectFET επιτρέπει διπλή ψύξη για τη μεγιστοποίηση της θερμικής μεταφοράς στα συστήματα ενέργειας, βελτιώνοντας την προηγούμενη καλύτερη θερμική αντίσταση κατά 80%.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηIRF6713STRPBF
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.29.0095 |
