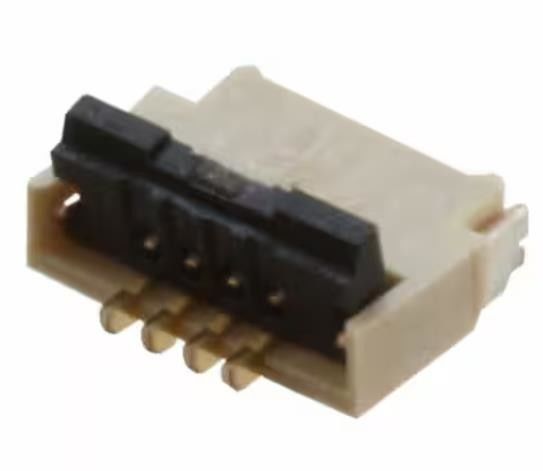

FH34S-4S-0.5SH(50) 4 θέση FFC FPC επαφές συνδέσμου, κορυφή 0,020" επιφάνειας Mount
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 του παρόντος παραρτήματος πρέπει να ισχύουν γι |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος συνδέσμου/επαφής: | Επαφές, Top. | Αριθμός θέσεων: | 4 |
|---|---|---|---|
| Πύργος: | 0,020» (0.50mm) | Λήξη: | Συναρμολόγηση |
| Ύψος επάνω από τον πίνακα: | 0.039" (1.00mm) | Χαρακτηριστικό κλειδώματος: | Κλειδωτήρας περιστροφής, πίσω κλειδαριά |
| Υλικό επαφής: | Φωσφόρος Χάλκινος | Τελείωσε επαφή: | Χρυσό |
Περιγραφή προϊόντων
FH34S-4S-0.5SH(50) 4 θέση FFC FPC επαφές συνδέσμου, κορυφή 0,020" επιφάνειας Mount
Προδιαγραφές Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 του παρόντος παραρτήματος πρέπει να ισχύουν για τα αεροσκάφη που χρησιμοποιούνται για την παρακολούθηση των επιβατών.
| Τύπος | Περιγραφή |
| Κατηγορία | Συνδέσεις, διασύνδεσεις |
| Συνδέσεις FFC, FPC (Flat Flexible) | |
| Συγκροτήματα συνδέσμων FFC, FPC (Flat Flexible) | |
| Δρ. | Η Hirose Electric Co Ltd. |
| Σειρά | FH34S |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος Flat Flex | ΧΧΠ, ΧΧΠ |
| Τύπος στερέωσης | Επιφανειακή τοποθέτηση, δεξιά γωνία |
| Τύπος συνδέσμου/επαφής | Επαφές, Top. |
| Αριθμός θέσεων | 4 |
| Πύργος | 0.020" (0,50mm) |
| Τερματισμός | Συναρμολόγηση |
| Δάχος FFC, FCB | 0.30mm |
| Υψόμετρο πάνω από την επιφάνεια | 0.039" (1.00mm) |
| Χαρακτηριστικό κλειδώματος | Κλειδωτήρας περιστροφής, πίσω κλειδαριά |
| Τύπος τερματισμού καλωδίου | Στενές |
| Υλικό επαφής | Φωσφόρος Χάλκινος |
| Τελείωσε επαφή | Χρυσό |
| Υλικό στέγασης | Υδραυλικός πολυμερές (LCP) |
| Υλικό ενεργοποιητή | Πολυαμίδιο (PA), Νάιλον |
| Χαρακτηριστικά | Μηδενική δύναμη εισαγωγής (ZIF) |
| Κατηγορία τάσης | 50V |
| Θερμοκρασία λειτουργίας | -55°C ~ 85°C |
| Δείκτης εύφλεκτης ικανότητας υλικού | UL94 V-0 |
| Διορισμός ρεύματος (άμπερες) | 0.5Α |
| Δυνατότητα επαφής | - |
| Χρώμα του σπιτιού | Μπεζ |
| Χρώμα ενεργοποιητή | Μαύρο |
| Κύκλοι ζευγαρώσεως | 20 |
Χαρακτηριστικά ESR10EZPF2200
1Χαμηλό προφίλ.
Με το 1,0 mm πάνω από την πλακέτα και το πλάτος των 3,8 mm οι συνδέσεις χρησιμοποιούνται σε εφαρμογές εξοικονόμησης χώρου.
2Αυξημένη κατακράτηση FPC/FFC
Σε σύγκριση με τις υφιστάμενες παρόμοιες κατασκευαστικές συνδέσεις:
* Σε οριζόντια κατεύθυνση: Περίπου 2,6 φορές
* Σε κάθετη κατεύθυνση: Περίπου 2 φορές
3. Μοναδικό Back-Flip περιστρεφόμενο κινητήρα
Ο περιστρεφόμενος ενεργοποιητής ανοίγει από το πίσω μέρος του συνδέσμου, εξασφαλίζοντας αξιόπιστη ηλεκτρική και μηχανική σύνδεση.
4Εύκολη εισαγωγή FPC και αξιόπιστη ηλεκτρική σύνδεση
Ο αποδεδειγμένος ενεργοποιητής Flip Lock επιτρέπει την εύκολη εισαγωγή του FPC και παρέχει μια αισθητική αίσθηση όταν είναι πλήρως κλειστό, επιβεβαιώνοντας την πλήρη ηλεκτρική και μηχανική σύνδεση.
Εφαρμογές ESR10EZPF2200
◆Επεξεργασία πριν από την τοποθέτηση σε PCB
Δεν συνιστάται η τοποθέτηση του FPC/FFC ή η λειτουργία του ενεργοποιητή πριν από την τοποθέτηση στο PCB.
◆Παγκόσμια επιφάνεια
Μειώστε όσο το δυνατόν περισσότερο την στρέβλωση.Βεβαιωθείτε ότι η επίπεδη περιοχή τοποθέτησης μπορεί να αποδεχθεί τα τερματικά των συνδέσεων χωρίς να προκαλέσει οποιαδήποτε αποτυχία των αρθρώσεων συγκόλλησης.
◆Σύγκρουση στο πίνακα
◆Καθώς φρενάρετε τη μεγάλη πλακέτα υπολογιστή σε μεμονωμένες πλακέτες, φροντίστε να μην καταστρέψετε τις εγκατεστημένες συνδέσεις.
◆Όταν συνδέετε τις σανίδες ή άλλα εξαρτήματα με τις βίδες
βεβαιωθείτε ότι οι ενδεχόμενες πιέσεις δεν θα προκαλέσουν εκτροπές της πλακέτας που θα επηρεάσουν τις περιοχές τοποθέτησης του συνδέσμου.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΕιδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 του παρόντος παραρτήματος πρέπει να ισχύουν για τα αεροσκάφη που χρησιμοποιούνται για την παρακολούθηση των επιβατών.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8536.69.4051 |
