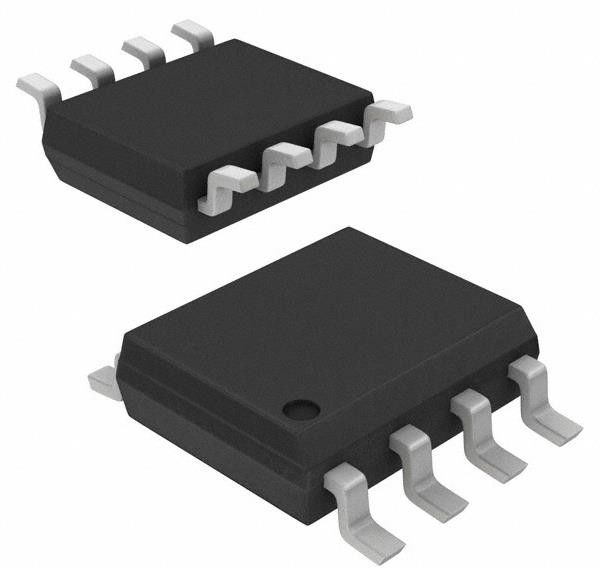

FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Επιφανειακή τοποθέτηση 8-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | FDS3692 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος FET: | N-Κανάλι | Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) |
|---|---|---|---|
| Τεχνική μέθοδος: | 100 V | Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C: | 4.5A (TA) |
| Τετάρτη, 15 Ιανουαρίου 2019: | 6V, 10V | Επικεφαλής (μέγιστο) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Δαπάνη πυλών (Qg) (Max) @ Vgs: | nC 15 @ 10 Β |
Περιγραφή προϊόντων
FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Επιφανειακή τοποθέτηση 8-SOIC
Προδιαγραφές FDS3692
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| FETs, MOSFETs | |
| Μοναδικά FET, MOSFET | |
| Δρ. | μεν |
| Σειρά | PowerTrench® |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος FET | N-Κανάλι |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τεχνική μέθοδος | 100 V |
| ρεύμα - συνεχής αποστράγγιση (Id) @ 25°C | 4.5Α (Ta) |
| Τετάρτη, 15 Ιανουαρίου 2019 | 6V, 10V |
| Επικεφαλής (Max) @ Id, Vgs | 60mOhm @ 4,5A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Τεχνική διάταξη | 15 nC @ 10 V |
| Vgs (μέγιστο) | ±20V |
| Δυνατότητα εισόδου (Ciss) (Max) @ Vds | 746 pF @ 25 V |
| Χαρακτηριστικό FET | - |
| Δυναμική διάσπαση (μέγιστη) | 2.5W (Ta) |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Αριθμός βασικού προϊόντος | FDS36 |
Χαρακτηριστικά FDS3692
• rDS(ON) = 50mΩ (τύπος), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (τύπος), VGS = 10V
• Χαμηλή χρέωση Miller
• Διοδήματος σώματος χαμηλής QRR
• Βελτιωμένη απόδοση σε υψηλές συχνότητες
• Ικανότητα UIS (Μιαμελή παλμός και επαναλαμβανόμενος παλμός)
Εφαρμογές FDS3692
• Μετατροπείς συνεχούς ρεύματος και εκτός γραμμής UPS
• Διανεμημένες αρχιτεκτονικές ισχύος και VRM
• Πρωταρχικός διακόπτης για συστήματα 24V και 48V
• Σύγχρονος διορθωτής υψηλής τάσης
• Συστήματα άμεσης έγχυσης / ντίζελ
• 42V έλεγχο φορτίου αυτοκινήτων
• Ηλεκτρονικά συστήματα συσπειρώσεων βαλβίδων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηFDS3692
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.29.0095 |
