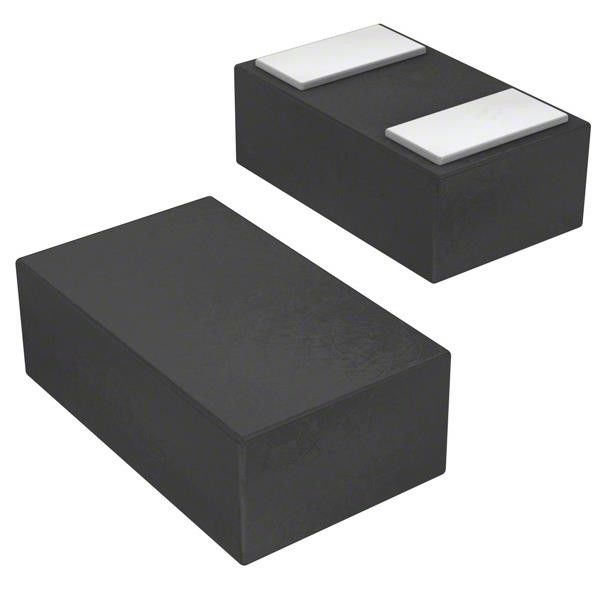

ESD7181MUT5G 35V (τύπος) Κρεμάστρα 1A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ESD7181MUT5G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αμφίδρομα κανάλια: | 1 | Τάση - Αντίστροφη στάση (Τύπος): | 18.5V (μέγιστο) |
|---|---|---|---|
| Τάση - Βλάβη (ελάχ.): | 20.5V | Τάση - στερέωση (Max) @ Ipp: | 35V (τύπος) |
| Ρεύμα - Παλμός κορυφής (10/1000μs): | 1A (8/20µs) | Προστασία ηλεκτροφόρων καλωδίων: | - Όχι. |
| Εφαρμογές: | Κεραία RF | Συχνότητα ικανότητας @: | 0.3pF @ 1MHz |
Περιγραφή προϊόντων
ESD7181MUT5G 35V (τύπος) Κρεμάστρα 1A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Προδιαγραφές ESD7181MUT5G
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ζένερ |
| Διοικητικά κανάλια | 1 |
| Τεχνική διάταξη | 18.5V (μέγιστο) |
| Η τάση - διακοπή (min) | 20.5V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 35V (τύπος) |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 1A (8/20μs) |
| Δύναμη - Πιο υψηλό σφυγμό | - |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Άντενα ραδιοσυχνοτήτων |
| Δυναμικότητα @ συχνότητα | 0.3pF @ 1MHz |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 0201 (0603 μετρικά) |
| Πακέτο συσκευής του προμηθευτή | 2-X3DFN (0,6x0,3) (0201) |
| Αριθμός βασικού προϊόντος | ESD7181 |
Χαρακτηριστικά ESD7181MUT5G
• Χαμηλή χωρητικότητα 0,3 pF (τυπική)
• Χαμηλή τάση συμπίεσης
• Μικρές διαστάσεις περίγραμμα σώματος: (0,62 x 0,32 mm) − 0201
• Χαμηλό ύψος σώματος: 0,3 mm
• Εργασιακή τάση: ± 18,5 V
• Μικρή διαρροή < 1 nA (τυπική)
• Μικρή απώλεια εισαγωγής
• Χαμηλή δυναμική αντίσταση: < 1
• Προστασία ESD επιπέδου 4 IEC61000-4-2
• SZ Προφήτης για αυτοκινητοβιομηχανίες και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· Αεροπορικά συστήματα AEC-Q101 και ικανότητα PPAP
• Τα προϊόντα αυτά είναι απαλλαγμένα από Pb−, Απαλλαγμένα από Χαλογόνη/ Απαλλαγμένα από BFR και συμμορφώνονται με τις απαιτήσεις RoHS
Εφαρμογές ESD7181MUT5G
• Προστασία ESD σήματος RF
• Ασύρματη φόρτιση
• Επικοινωνία ραδιοσυχνοτήτων, προστασία PA και προστασία ESD κεραίας
• Επικοινωνίες κοντινού πεδίου
Περιβαλλοντικές και εξαγωγικές ταξινόμησηESD7181MUT5G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
