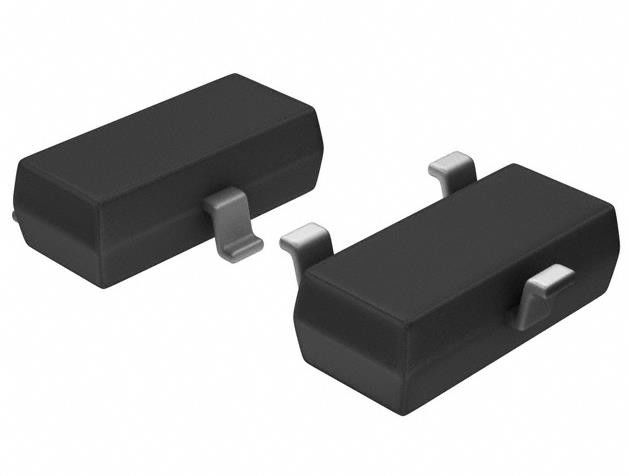

DTD113EK T146 Προπροσανατολισμένος διπολικός τρανζίστορας 50 V 500 mA 200 MHz 200 mW
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DTD113EK T146 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | ΠΝΠ - Προκατατάληψη | Συχνότητα - μετάβαση: | 250 MHz |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50 V | Αντιστάτης - βάση (R1): | kOhms 1 |
| Αντιστάτης - βάση εκπομπών (R2): | kOhms 1 | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 33 @ 50mA, 5V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 300mV @ 250μA, 5mA | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 500nA |
Περιγραφή προϊόντων
DTD113EK T146 Προπροσανατολισμένος διπολικός τρανζίστορας 50 V 500 mA 200 MHz 200 mW
Προδιαγραφές DTD113EK T146
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί, προπροσανατολισμένοι διπολικοί τρανζίστορες | |
| Δρ. | Ημιαγωγός Rohm |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q101 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος τρανζίστορα | ΕθνΚΤ - Προκατακροτημένο |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 500 mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50 V |
| Αντίσταση - Βάση (R1) | 1 kOhms |
| Αντίσταση - βάση εκδότη (R2) | 1 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 33 @ 50mA, 5V |
| Vce κορεσμός (Max) @ Ib, Ic | 300mV @ 2,5mA, 50mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Συχνότητα - Μεταβατική περίοδος | 200 MHz |
| Δύναμη - Max | 200 mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | ΣΜΤ3 |
| Αριθμός βασικού προϊόντος | DTD113 |
Χαρακτηριστικά DTD113EK T146
1) Ενσωματωμένες αντίστοιχες παραμερισμού, R1 = R2 = 1kW.
2) Οι ενσωματωμένες αντίστοιχες παραμερισμού επιτρέπουν τη διαμόρφωση κυκλώματος μετατροπέα χωρίς σύνδεση εξωτερικών αντίστοιχων εισόδου (βλέπε εσωτερικό κύκλωμα).
3) Οι αντίστοιχοι παραμερισμού αποτελούνται από αντίστοιχους λεπτής ταινίας με πλήρη απομόνωση για να επιτρέψει την αρνητική παραμερισμό
Το ίδιο ισχύει και για τα φάρμακα που χρησιμοποιούνται για την επεξεργασία των υλών.
4) Μόνο οι συνθήκες ενεργοποίησης/αποσύνδεσης πρέπει να ρυθμίζονται για λειτουργία, καθιστώντας τον σχεδιασμό του κυκλώματος εύκολο.
5) Συμπληρωματικοί τύποι PNP: σειρά DTB113EK
6) Χωρίς μόλυβδο/συμμόρφωση με το RoHS.
Εφαρμογές DTD113EK T146
Κύκλωμα διακόπτη, Κύκλωμα μετατροπέα, Κύκλωμα διεπαφής, Κύκλωμα οδηγού
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDTD113EK T146
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0075 |
