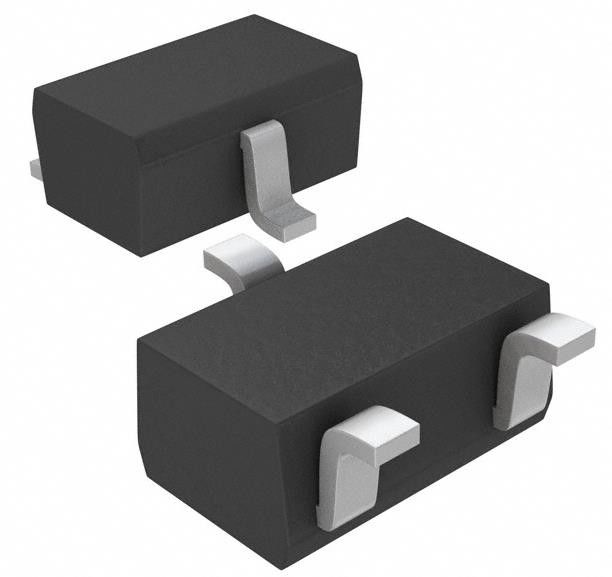

DTC143XUA-T106 Προπροσανατολισμένος διπολικός τρανζίστορας NPN 50 V 100 mA 250 MHz 200 mW
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DTC143XUA-T106 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | ΠΝΠ - Προκατατάληψη | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 100 μΑ |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50V | Αντιστάτης - βάση (R1): | 4,7 kOhms |
| Αντιστάτης - βάση εκπομπών (R2): | 10 kOhms | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 30 @ 10mA, 5V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 300mV @ 500µA, 10mA | Τρέχων - διακοπή συλλεκτών (Max): | 500nA |
Περιγραφή προϊόντων
DTC143XUA-T106 Προπροσανατολισμένος διπολικός τρανζίστορας NPN 50 V 100 mA 250 MHz 200 mW
Προδιαγραφές DTC143XUA-T106
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί, προπροσανατολισμένοι διπολικοί τρανζίστορες | |
| Δρ. | Ημιαγωγός Rohm |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος τρανζίστορα | ΕθνΚΤ - Προκατακροτημένο |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 100 mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50 V |
| Αντίσταση - Βάση (R1) | 40,7 kOhms |
| Αντίσταση - βάση εκδότη (R2) | 10 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 30 @ 10mA, 5V |
| Vce κορεσμός (Max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Συχνότητα - Μεταβατική περίοδος | 250 MHz |
| Δύναμη - Max | 200 mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-70, SOT-323 |
| Πακέτο συσκευής του προμηθευτή | UMT3 |
| Αριθμός βασικού προϊόντος | DTC143 |
Χαρακτηριστικά DTC143XUA-T106
1) Ενσωματωμένες αντίστοιχες παραμερισμού
2) Οι ενσωματωμένες αντίστοιχες παρακλίσεων επιτρέπουν τη διαμόρφωση κυκλώματος μετατροπέα χωρίς σύνδεση εξωτερικών αντίστοιχων εισόδου (βλ. εσωτερικό κύκλωμα).
3) Για τη λειτουργία πρέπει να ρυθμίζονται μόνο οι συνθήκες ανάφλεξης/ανάκλεισης, γεγονός που διευκολύνει τον σχεδιασμό του κυκλώματος.
4) Συμπληρωματικοί τύποι PNP: σειρά DTA143X
Εφαρμογές DTC143XUA-T106
Εναλλακτικός παράγοντας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDTC143XUA-T106
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0075 |
