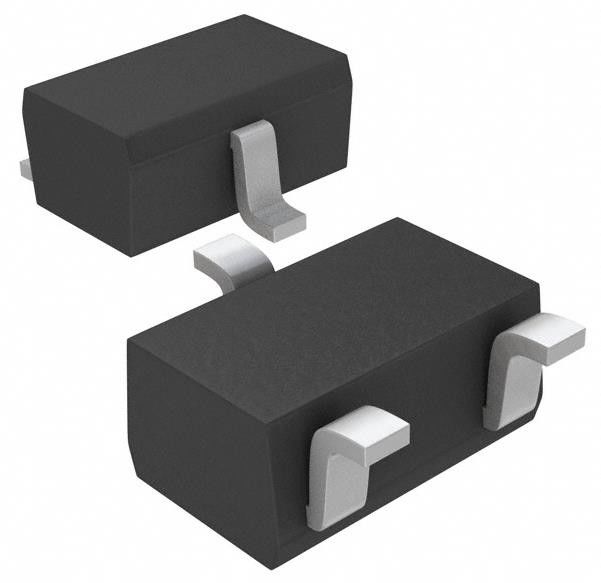

DTC124EUAT106 Προπροσανατολισμένος διπολικός τρανζίστορας (BJT) NPN 50 V 30 mA 250 MHz 200 mW
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DTC124EUAT106 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | ΠΝΠ - Προκατατάληψη | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 30 μΑ |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50V | Αντιστάτης - βάση (R1): | 20 kOhms |
| Αντιστάτης - βάση εκπομπών (R2): | 20 kOhms | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 56 @ 5mA, 5V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 300mV @ 500µA, 10mA | Τρέχων - διακοπή συλλεκτών (Max): | 500nA |
| Συχνότητα - μετάβαση: | 250 MHz | Δύναμη - Max: | 200 MW |
Περιγραφή προϊόντων
DTC124EUAT106 Προπροσανατολισμένος διπολικός τρανζίστορας (BJT) NPN 50 V 30 mA 250 MHz 200 mW
Προδιαγραφές DTC124EUAT106
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί, προπροσανατολισμένοι διπολικοί τρανζίστορες | |
| Δρ. | Ημιαγωγός Rohm |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος τρανζίστορα | ΕθνΚΤ - Προκατακροτημένο |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 30 mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50 V |
| Αντίσταση - Βάση (R1) | 22 kOhms |
| Αντίσταση - βάση εκδότη (R2) | 22 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 56 @ 5mA, 5V |
| Vce κορεσμός (Max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Συχνότητα - Μεταβατική περίοδος | 250 MHz |
| Δύναμη - Max | 200 mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-70, SOT-323 |
| Πακέτο συσκευής του προμηθευτή | UMT3 |
| Αριθμός βασικού προϊόντος | DTC124 |
Χαρακτηριστικά DTC124EUAT106
1) Ενσωματωμένες αντίστοιχες παραμερισμού, R1 = R2 = 22kΩ
2) Οι ενσωματωμένες αντίστοιχες παρακλίσεων επιτρέπουν τη διαμόρφωση κυκλώματος μετατροπέα χωρίς σύνδεση εξωτερικών αντίστοιχων εισόδου (βλ. εσωτερικό κύκλωμα).
3) Για τη λειτουργία πρέπει να ρυθμίζονται μόνο οι συνθήκες ανάφλεξης/ανάκλεισης, γεγονός που διευκολύνει τον σχεδιασμό του κυκλώματος.
4) Συμπληρωματικοί τύποι PNP: σειρά DTA124E
Εφαρμογές DTA144EE-TL
Εναλλακτικός παράγοντας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDTC124EUAT106
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0075 |
