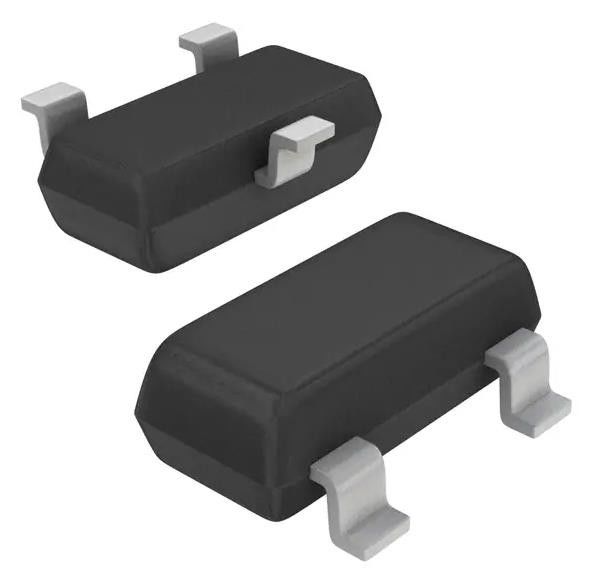

DTA144EE-TL Προπροσανατολισμένος 50 V 30 mA 250 MHz 150 mW Επικεφαλίδα EMT3
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DTA144EE-TL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | ΠΝΠ - Προκατατάληψη | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 30 μΑ |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50V | Αντιστάτης - βάση (R1): | 47 kOhms |
| Αντιστάτης - βάση εκπομπών (R2): | 47 kOhms | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 68 @ 5mA, 5V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 300mV @ 500µA, 10mA | Τρέχων - διακοπή συλλεκτών (Max): | 500nA |
Περιγραφή προϊόντων
DTA144EE-TL Προπροσανατολισμένος 50 V 30 mA 250 MHz 150 mW Επικεφαλίδα EMT3
Προδιαγραφές DTA144EE-TL
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί, προπροσανατολισμένοι διπολικοί τρανζίστορες | |
| Δρ. | Ημιαγωγός Rohm |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος τρανζίστορα | ΠΝΠ - Προκαθορισμένη |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 30 mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50 V |
| Αντίσταση - Βάση (R1) | 47 kOhms |
| Αντίσταση - βάση εκδότη (R2) | 47 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 68 @ 5mA, 5V |
| Vce κορεσμός (Max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Συχνότητα - Μεταβατική περίοδος | 250 MHz |
| Δύναμη - Max | 150 mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-75, SOT-416 |
| Πακέτο συσκευής του προμηθευτή | ΕΜΤ3 |
| Αριθμός βασικού προϊόντος | DTA144 |
Χαρακτηριστικά DTA144EE-TL
1) Ενσωματωμένες αντίστοιχες παραμερισμού, R1 = R2 = 47kΩ
2) Οι ενσωματωμένες αντίστοιχες παρακλίσεων επιτρέπουν τη διαμόρφωση κυκλώματος μετατροπέα χωρίς σύνδεση εξωτερικών αντίστοιχων εισόδου (βλ. εσωτερικό κύκλωμα).
3) Για τη λειτουργία πρέπει να ρυθμίζονται μόνο οι συνθήκες ανάφλεξης/ανάκλεισης, γεγονός που διευκολύνει τον σχεδιασμό του κυκλώματος.
4) Συμπληρωματικοί τύποι NPN: σειρά DTC144E
Εφαρμογές DTA144EE-TL
Εναλλακτικός παράγοντας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDTA144EE-TL
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0075 |
